适配3D打印的六角轴传动垫片

　　在小型桌面级传动机构、学生竞技机器人、DIY动力模组这类对零件定制化程度要求高、批量小的应用场景里，六角轴的轴向定位与间隙补偿一直是容易被忽略但直接影响传动稳定性的环节。常规标准平垫片多为圆形内孔，套在六角轴上无法实现周向限位，轴转动时垫片容易跟转偏移，长期运行会出现垫片磨损轴面、轴向窜动量变大的问题，而专门定制机加工的六角垫片对于小批量试制场景来说成本偏高，加工周期也难以匹配快速迭代的设计节奏。这款针对增材制造工艺优化的六角轴垫片，就是为解决这类小批量定制场景的痛点设计的。

　　从功能特性来看，这款垫片的内孔完全匹配标准六角轴的对边尺寸公差，套入六角轴后可实现周向同步转动，不会出现相对滑动，既能够承担轴向的限位作用，避免轴上安装的齿轮、轮组等零件出现轴向窜动，也能填充零件与安装基准面之间的间隙，补偿装配时的尺寸累积误差，降低传动过程中的振动传导。不同于常规机加工垫片的直角锐边设计，这款垫片的所有棱边都做了适配3D打印工艺的圆角过渡，既避免了FDM打印过程中锐角位置出现翘边、层间结合力不足的问题，也能减少安装时锐边划伤操作人员、刮损相邻零件表面的风险。

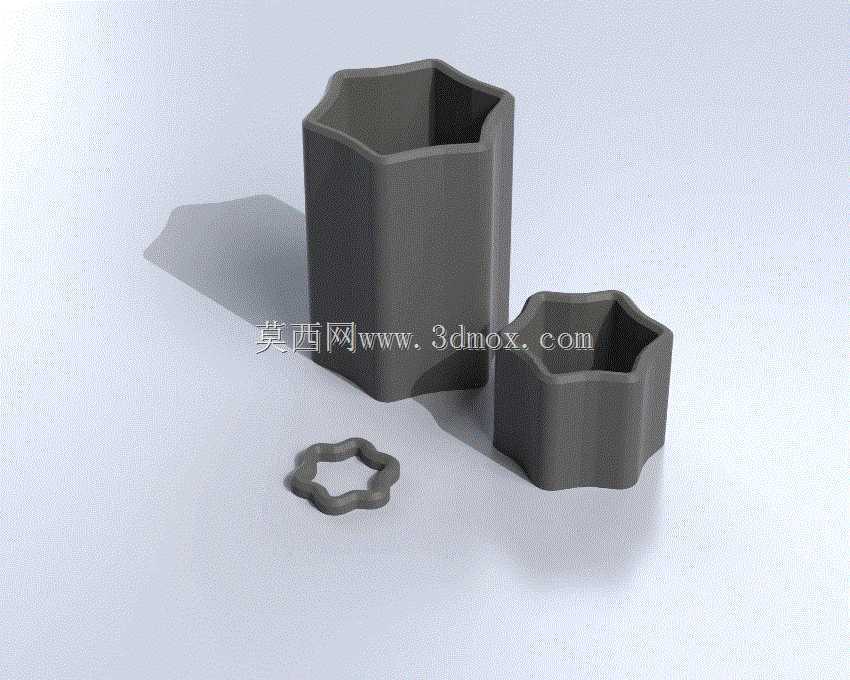

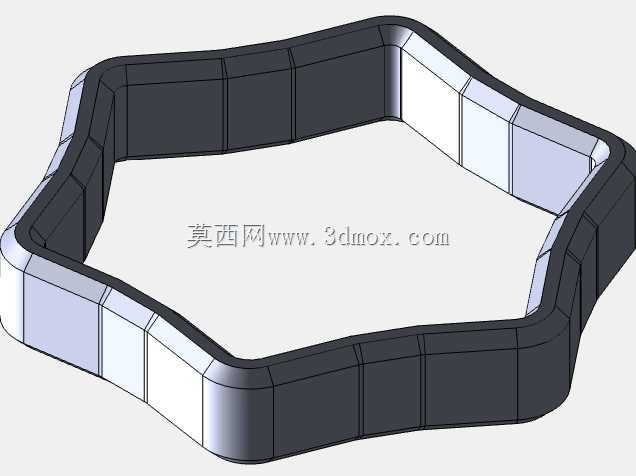

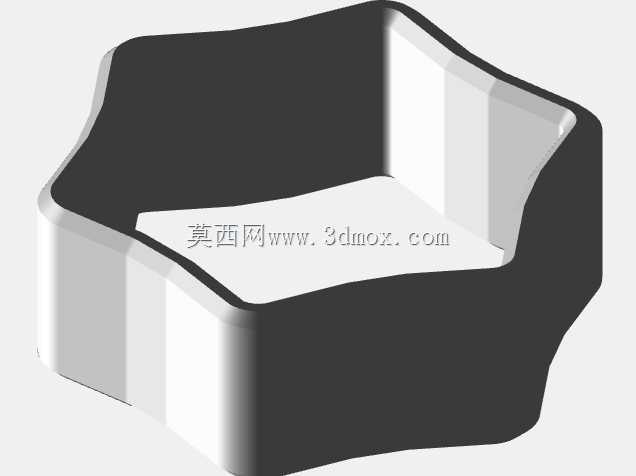

　　设计思路上，这款垫片完全围绕熔融沉积成型的工艺特性做了结构调整：垫片的壁厚做了均匀化处理，整体壁厚差控制在0.2mm以内，避免打印过程中因壁厚不均导致的冷却收缩变形，保证打印完成后垫片的平面度满足装配要求；内孔与六角轴的配合间隙设置为0.15mm，既考虑了3D打印过程中材料的膨胀收缩量，保证垫片可以顺畅套入六角轴，又不会因间隙过大出现晃动，影响传动精度。同时设计了两种不同高度的规格，分别对应不同的间隙补偿需求，薄款垫片主要用于精密装配场景下的微小间隙调整，厚款套筒式结构则可用于需要较长轴向定位距离的场合，比如轮组与轴承之间的隔套、多组传动零件之间的轴向分隔，一套结构即可覆盖多数小型传动机构的六角轴定位需求。

　　从安装边界来看，这款垫片的外轮廓采用了与内六角同轴的外六角结构，对边尺寸比内孔对边大6mm，既保证了垫片有足够的承压面积，不会因压强过大压损相邻的塑料零件表面，又不会因为外轮廓过大与周边的传动零件、结构支架产生运动干涉。垫片的两个端面都做了平面度优化，打印时无需添加支撑即可获得平整的接触面，安装后与相邻零件的贴合面积可达90%以上，不会出现偏载导致的局部磨损加快问题。在竞技机器人这类需要频繁拆装调整的场景里，这种一体式打印的六角垫片不需要额外的防转结构，拆装时直接沿轴向拔出即可，维护调整的效率远高于需要额外加装防转销的圆形垫片，而且可以根据实际装配需要随时打印不同厚度的规格，不需要提前储备大量不同尺寸的标准件，非常适合设计迭代速度快、装配调整频繁的小型传动机构使用。
