插入式鼻腔呼吸防护装置结构设计

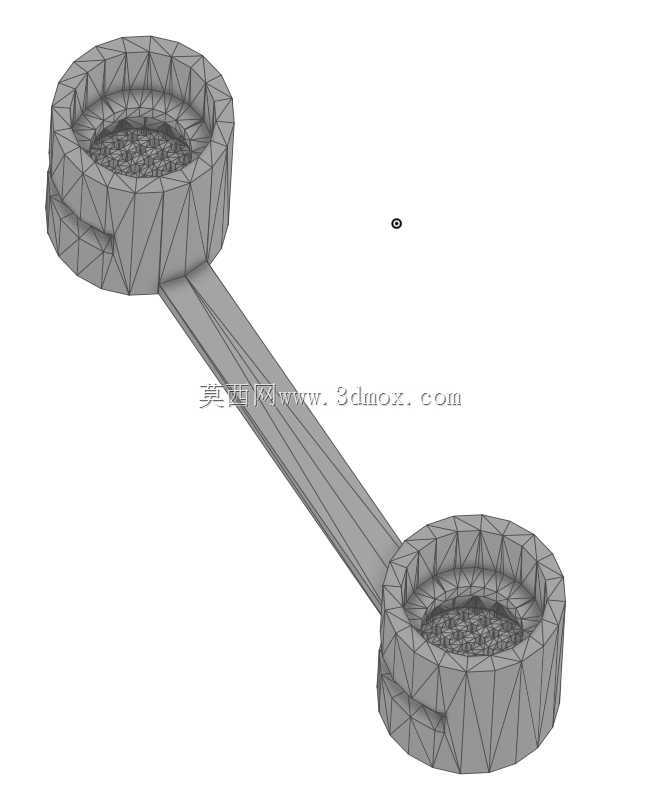

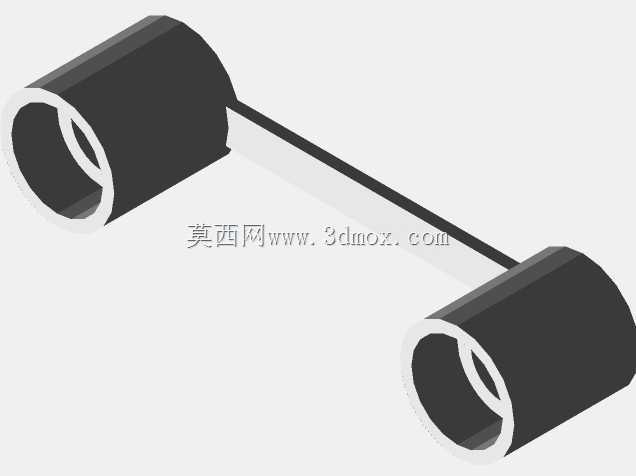

　　这款鼻腔插入式呼吸防护结构，核心应用场景聚焦于日常防疫、轻度粉尘环境作业、餐饮服务等需要兼顾呼吸防护与面部暴露需求的场合，区别于传统覆盖口鼻的面罩类产品，其设计初衷是解决传统面罩佩戴时闷热、遮挡面部、影响语言交流与进食饮水的痛点。从结构组成来看，整套装置分为两个对称的鼻腔插入筒体、柔性连接段、内置过滤组件三个核心部分，两个筒体分别对应左右鼻腔，整体外轮廓完全匹配人体鼻腔前庭的解剖形态，筒体侧壁做了网格化镂空处理，既保证呼吸气流通畅，又能为内置过滤材料提供支撑边界，避免过滤材料随呼吸气流移位进入呼吸道深处。

　　柔性连接段采用细径柔性丝结构，连接两个筒体的外侧端，设计时预留了足够的形变余量，可根据不同使用者的鼻孔间距自由调整跨度，适配不同面部尺寸的佩戴需求，连接段的弧度贴合人中外侧皮肤轮廓，佩戴时不会对人中部位产生压迫硌痕。筒体内部设置了两层限位结构，靠近鼻腔内侧的第一层限位为网状格栅，格栅孔径控制在2mm以内，主要作用是承托上层过滤材料，同时阻挡大颗粒异物直接进入呼吸道；靠近鼻腔外侧的第二层限位为环形凸台，凸台与筒体内壁形成1.5mm深度的嵌槽，可嵌入棉花、熔喷滤片等过滤介质，使用者可根据所处环境的防护等级自行更换过滤材料，无需整体丢弃装置主体。

　　筒体的插入端做了圆弧倒角处理，边缘壁厚控制在0.8mm，避免插入鼻腔时划伤鼻黏膜，筒体的外露端直径略大于插入端，形成限位台阶，佩戴时台阶贴合鼻孔外缘，防止装置整体滑入鼻腔内部，同时也方便使用者用手指捏住外露端取出装置。考虑到佩戴时的皮肤兼容性，筒体与皮肤接触的边缘区域预留了涂层处理位，可涂布皮肤友好型医用粘合剂，佩戴时仅需在外露端边缘涂布少量粘合剂即可固定位置，无需耳挂、绑带等辅助固定结构，不会在面部留下勒痕，也不会影响佩戴眼镜、口罩、护目镜等其他防护装备。针对使用者需要临时饮水、进食的场景，该装置仅覆盖鼻腔区域，嘴部完全无遮挡，无需摘除整个防护装置即可完成进食、饮水动作，相比传统面罩大幅提升了长时间佩戴的便利性。

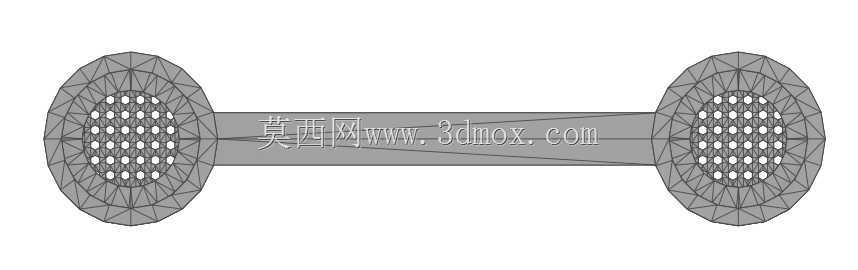

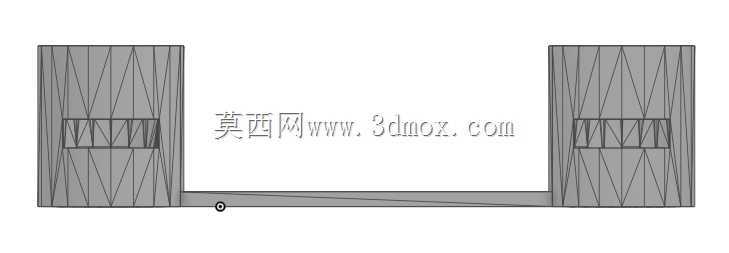

　　从建模细节来看，筒体的网格化镂空结构采用均匀分布的三角形网格，网格筋条宽度0.5mm，在保证结构强度的前提下最大化通气面积，经气流模拟验证，在正常呼吸速率下，该结构的通气阻力低于传统平面口罩的40%，长时间佩戴不会产生明显的闷堵感。柔性连接段的丝径控制在1.2mm，采用可反复弯折的柔性材质建模时设置了10万次弯折的疲劳寿命参数，反复调整间距也不会出现断裂问题。装置整体的尺寸边界严格按照人体鼻腔测量数据设定，单筒体外径范围10-12mm，插入深度15mm，连接段自然状态下长度28mm，完全适配绝大多数成年人的鼻腔尺寸，不会出现尺寸过大撑胀鼻腔或者尺寸过小容易脱落的问题。内置过滤腔的容积为0.5ml，可容纳足够厚度的过滤材料，对0.3μm颗粒的过滤效率可根据填充的过滤材料等级调整，满足不同场景的防护需求。在结构可靠性设计上，筒体的壁厚设置为1mm，采用轻质医用级塑料材质，整体重量不到2g，佩戴时几乎无异物感，不会因为长时间佩戴造成鼻腔压迫不适。外露端的环形凸台宽度1mm，既起到限位作用，也不会过度突出鼻孔影响外观。
