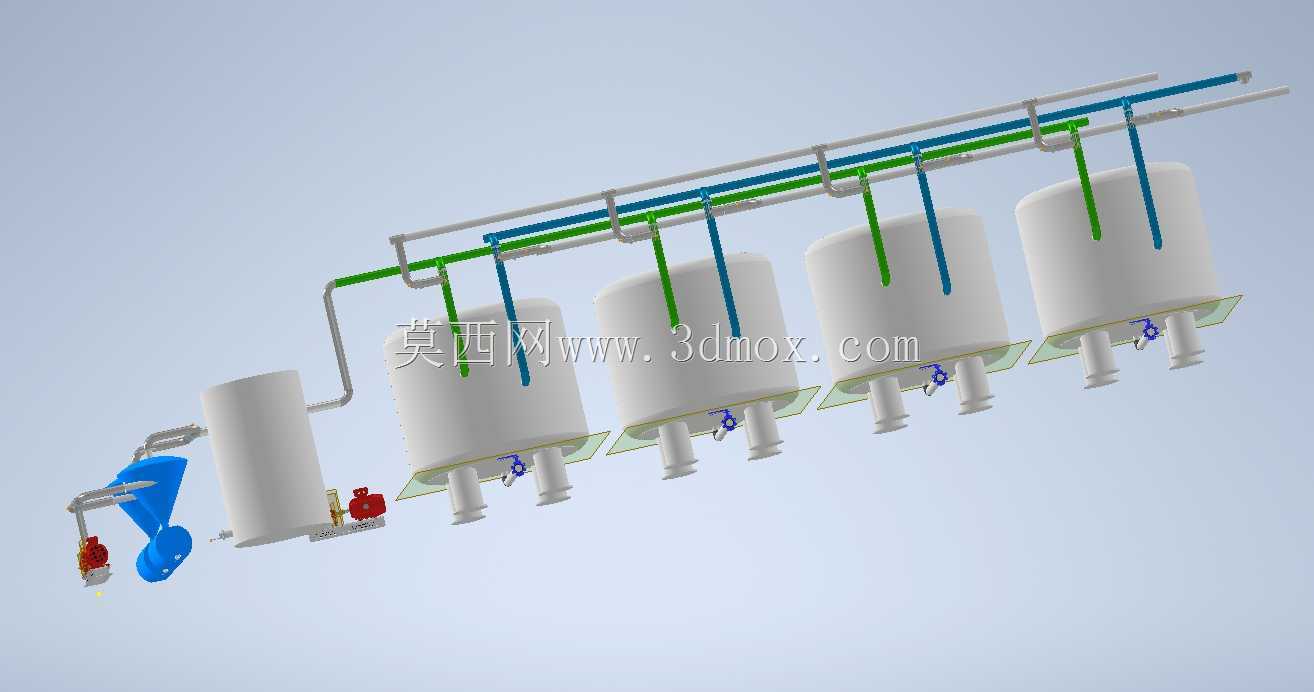

工业级水处理过滤系统三维结构设计

　　从功能逻辑上，整套系统采用多级过滤的层级结构设计，进水端先经过粗滤单元拦截大颗粒的泥沙、焊渣、悬浮杂质，避免大颗粒硬物划伤后续过滤元件的密封面，粗滤单元的滤筒采用快开式结构设计，日常拆洗滤篮的时候不需要完全拆卸管路法兰，只需要松开快开压环就能取出滤篮清理，大幅降低运维的拆装工作量。粗滤之后的精滤单元，根据不同的出水水质要求，可以灵活更换不同过滤精度的滤芯，结构上预留了通用的滤芯安装接口，不管是熔喷滤芯、线绕滤芯还是活性炭滤芯，只要是通用标准尺寸的元件都能直接适配，不需要改动内部的支撑结构。这套水过滤处理系统的三维结构设计，核心围绕工业流体净化场景的实际落地需求搭建，在民用饮用水深度处理、工业循环水旁滤、生产工艺用水预处理、中小型污水处理站末端精滤等场景都有适配空间。做这套结构设计的时候，首先要考虑的是不同工况下的安装适配性，整套设备的安装边界预留了足够的管路对接空间，主体罐体的安装地脚孔位按照通用型钢支架的安装间距做了标准化设计，不管是撬装式集成安装还是现场分体组装，都能匹配常规厂房的设备预留空间，不需要额外做大规模的基础改造。

　　设计的时候特意优化了内部的流道走向，避免出现流道死角造成的杂质沉积，进水端的布水器采用径向开孔结构，让进水能够均匀分布在滤层表面，不会因为局部流速过高冲蚀滤材，也避免了偏流造成的过滤效率下降。设备的排气结构设置在罐体的最高点位，每次开机或者更换滤芯之后，只需要打开顶部的排气阀排净腔体内的空气，就能避免气阻造成的流量不足问题。排污口设置在罐体的最低位置，排污的时候能够完全排空腔体内的存水和沉积杂质，不会有积液残留造成细菌滋生或者滤材浸泡污染。管路接口的设计全部采用标准法兰连接，对接尺寸符合通用管路的安装标准，和现场上下游的水泵、阀门、管路对接的时候不需要额外制作过渡接头。

　　整套设备的支撑结构采用型钢焊接框架，框架的受力点经过加强处理，满载运行的时候不会出现结构变形，框架底部预留了叉车孔位，短距离转运的时候可以直接用叉车搬运，不需要额外吊装。在做三维建模的时候，所有的密封槽尺寸、配合公差都按照机械设计的通用标准做了校验，密封件采用标准O型圈或者平垫片的安装尺寸，后期更换密封件的时候可以直接采购标准件，不需要定制特殊规格的密封元件。设备的外部走台和操作位置的高度，按照人体工程学的操作高度设计，日常操作阀门、更换滤芯的时候不需要借助额外的登高工具，站在地面就能完成所有常规运维操作。

　　另外，设计的时候还考虑了不同使用场景的扩展需求，在主体管路预留了压力检测、流量检测的仪表安装接口，用户可以根据自己的需求加装压力表、流量计、压差传感器等监测元件，不需要在管路上额外开孔焊接。对于有反冲洗需求的使用场景，这套结构的流道设计也支持加装反冲洗管路，只需要在预留的接口位置对接反冲洗进水管和排污管，就能实现滤芯的在线反冲洗，不需要拆出滤芯就能完成滤材的清洁，延长滤芯的更换周期。整套结构的壁厚设计根据常规工作压力做了冗余计算，能够满足多数常压和低压流体输送场景的强度要求，不会因为正常工作范围内的压力波动出现结构损坏。
