带安装底座的立式轴套支撑连接件

　　这类带安装底座的立式轴套支撑件，在轻工自动化输送线、小型非标工装夹具、桌面级加工设备的导向机构中应用十分广泛，日常做设备改型或者小型专机开发时，经常会遇到需要给细长导杆、滑动轴提供垂直方向支撑定位的场景，这类一体式支撑件刚好能解决分体式装配带来的同轴度偏差问题。从实际使用场景来看，它主要承担径向载荷的支撑作用，上方的筒状轴套内孔可与光轴、导杆形成滑动或过渡配合，限制轴件的径向窜动，同时下方的一体化底座能通过螺栓直接固定在设备安装基板、型材框架或者工装台面上，不需要额外加工转接板，能大幅缩短装配调试的周期。

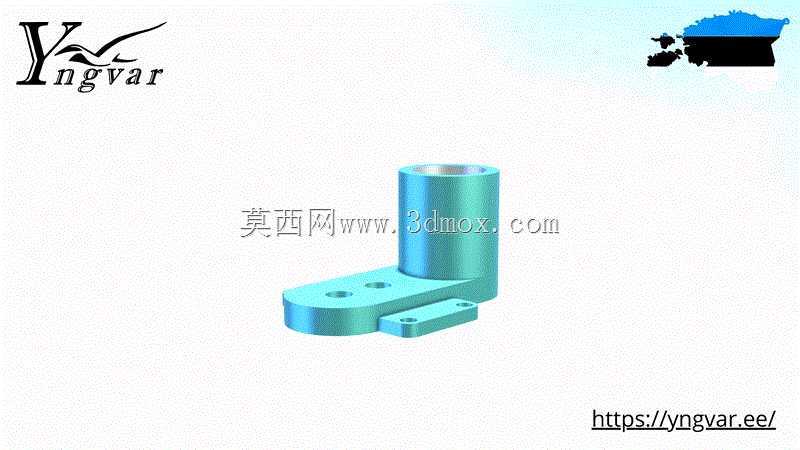

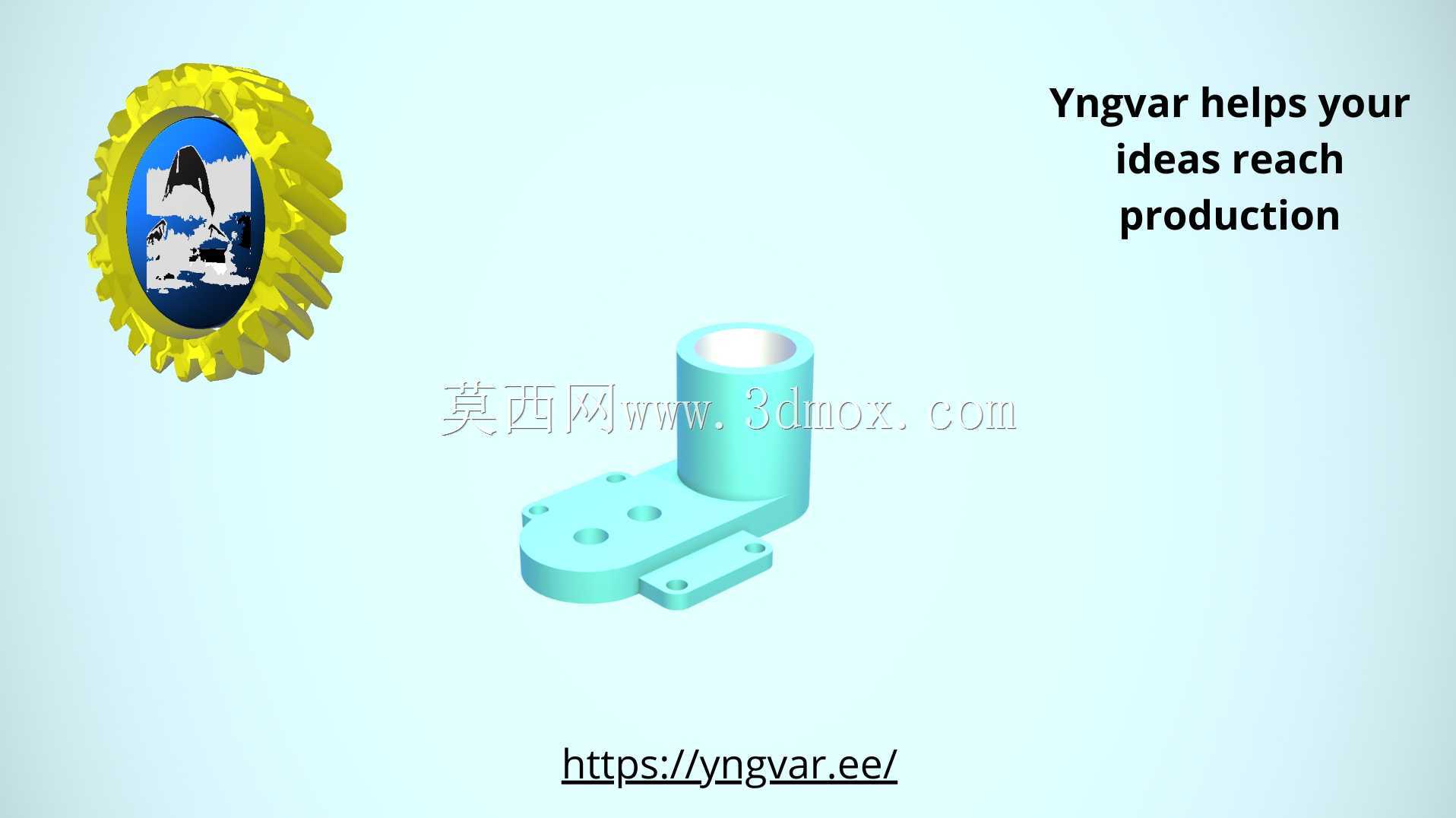

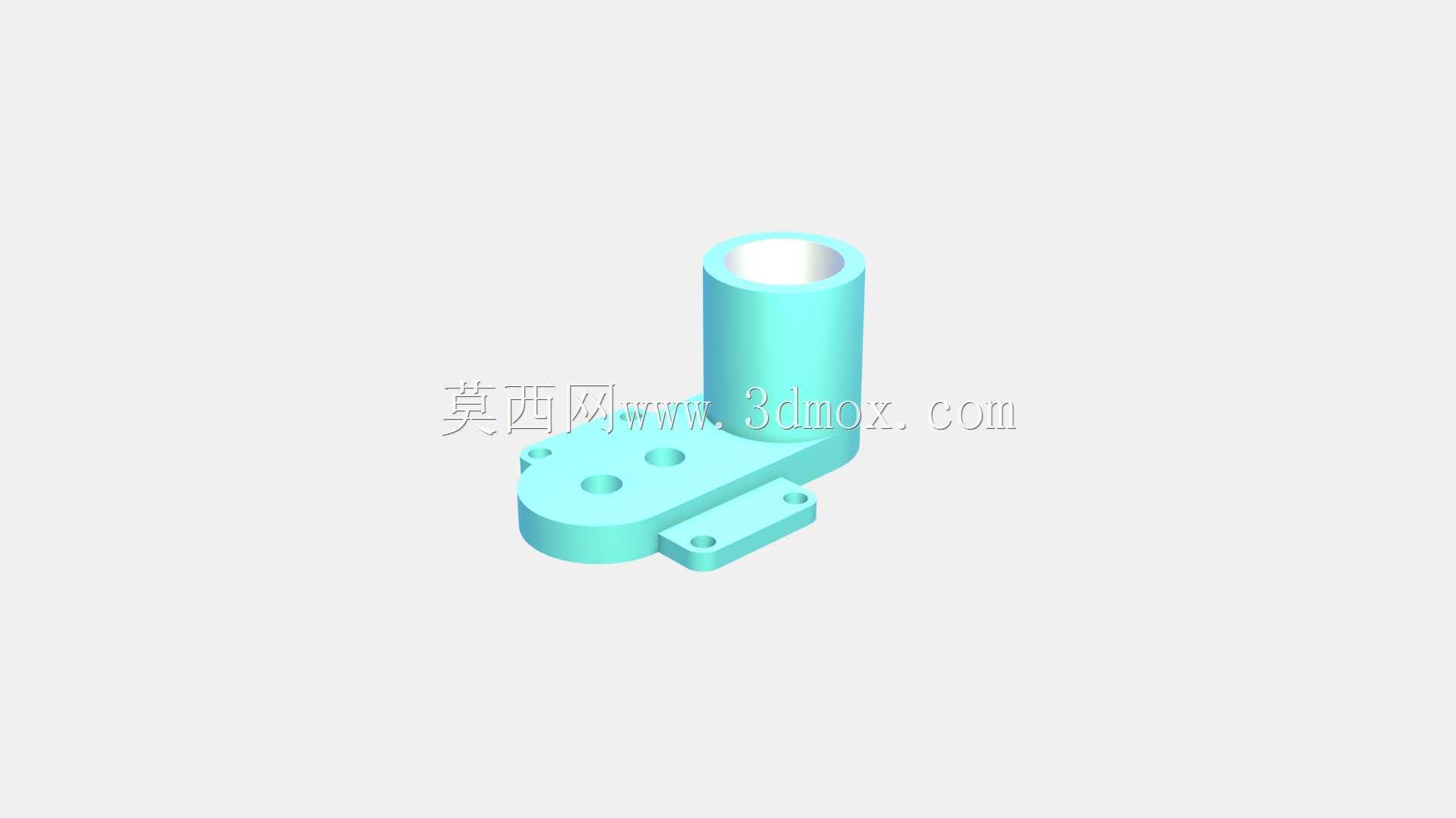

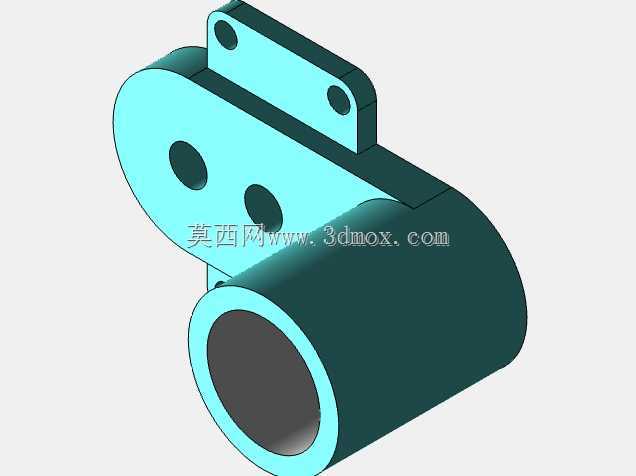

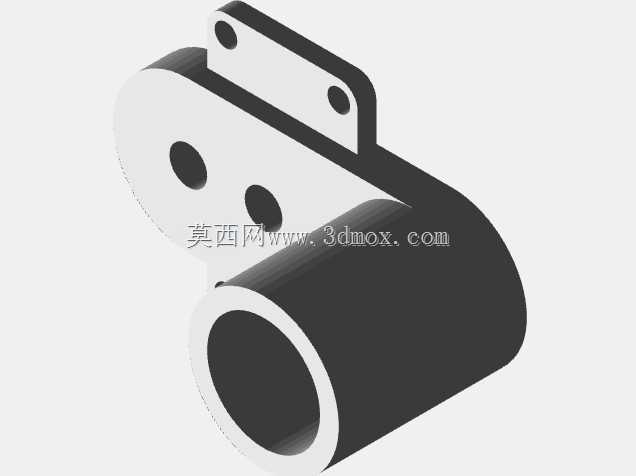

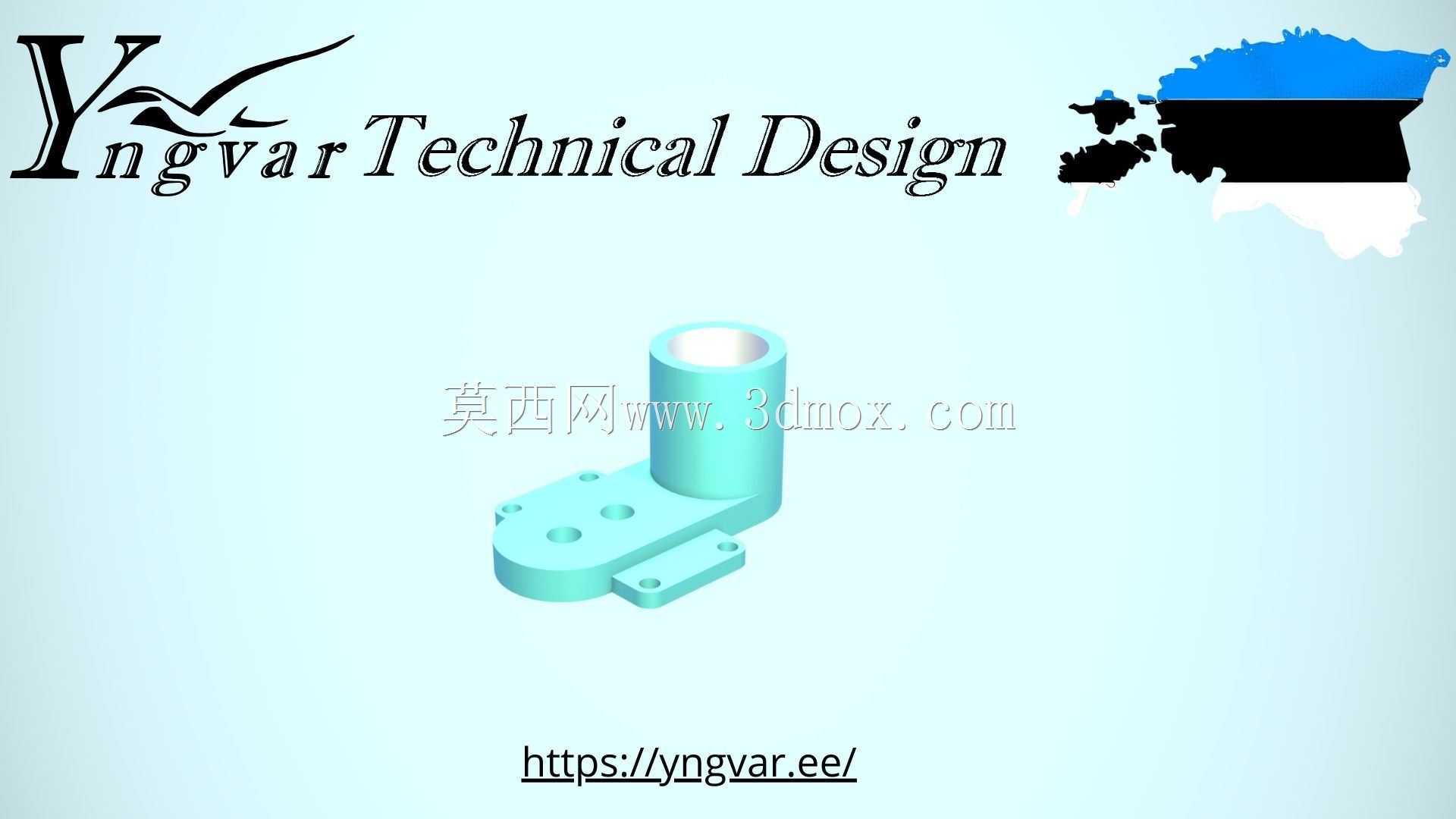

　　从结构设计逻辑来看，这个零件采用了底座与轴套一体化的成型思路，避免了分体式焊接或者螺栓拼接带来的应力集中问题，底座部分做了延伸式的平板设计，上面预留了多个安装孔位，其中靠近轴套根部的两个孔位用于主固定，可穿入内六角螺栓将底座牢牢锁在安装面上，前端延伸出的小凸台上的两个小孔，可用于安装限位挡片、传感器支架或者辅助定位销，适配不同的安装布局需求。轴套部分采用了等壁厚的圆筒设计，内孔的圆柱度公差在实际加工中需要控制在0.02mm以内，才能保证穿入的轴件滑动顺畅无卡滞，轴套与底座连接的根部做了小圆弧过渡处理，能有效降低应力集中系数，在承受交变径向载荷时不容易出现根部断裂的问题。

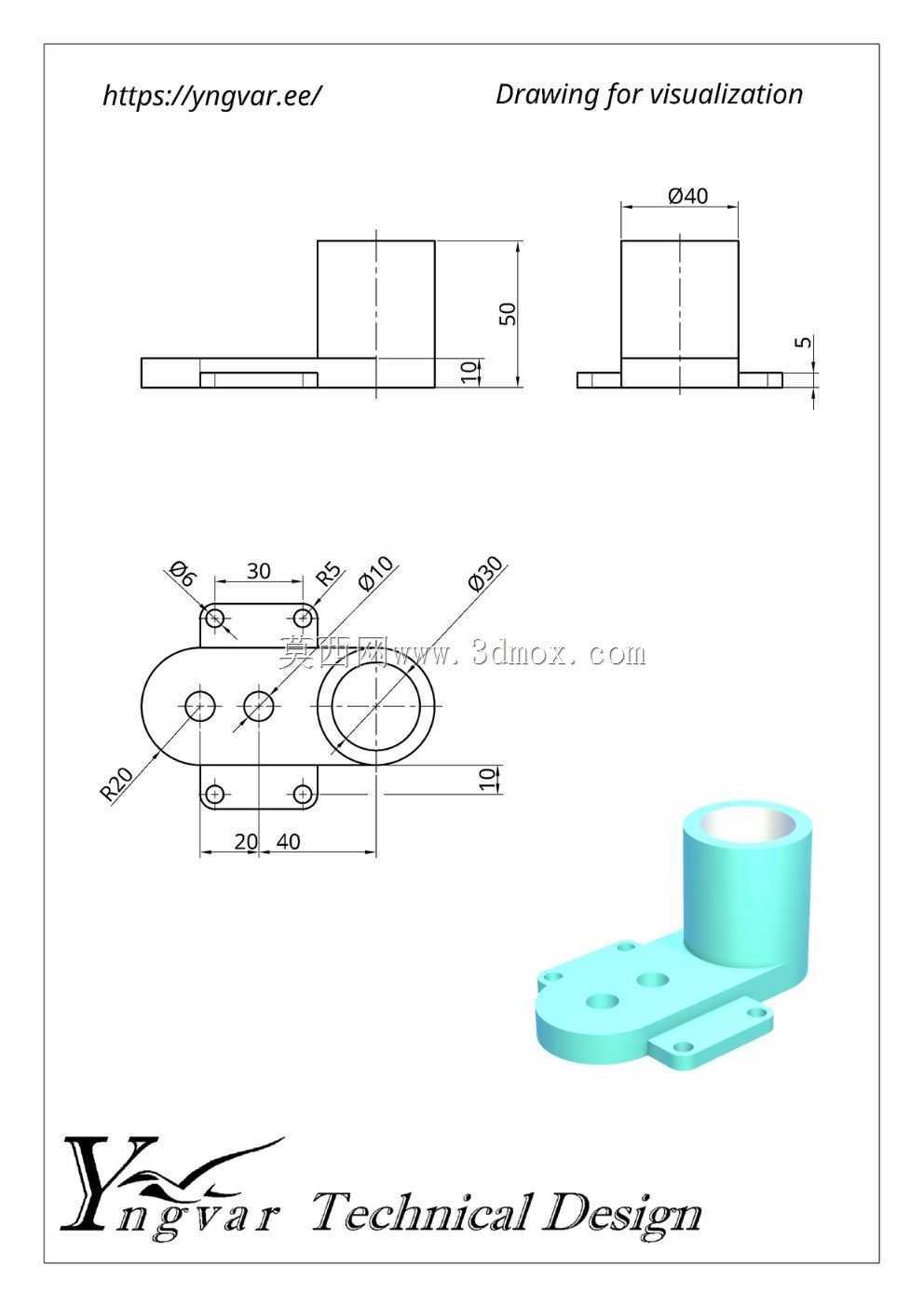

　　在实际选型和安装边界确认上，这类支撑件的轴套内孔直径是核心选型参数，需要根据配套使用的导杆直径匹配，常规适配的轴径范围在8mm到20mm之间，对应不同的载荷等级。底座的安装孔位间距需要和设备安装面上的预留孔位对齐，通常这类零件的底座总长度在40mm到60mm区间，宽度在20mm到30mm区间，轴套的总高度根据支撑需求设计，一般在30mm到50mm之间，安装时需要保证底座安装面的平面度不低于0.05mm，避免锁紧螺栓后轴套内孔出现变形，影响轴件的滑动精度。

　　从功能特性上看，一体式的结构让它的整体刚性比分体式组装的支撑座高30%左右，在频繁往复运动的机构中，不会出现连接螺栓松动导致的支撑偏移问题，表面做了阳极氧化处理后，不仅能提升耐腐蚀性能，还能降低表面粗糙度，减少装配时的磕碰损伤。在实际应用中，这类零件常被用在小型气动滑台的导向支撑、3D打印设备的光轴固定、包装机械的料道导向机构、电子设备组装夹具的定位柱支撑等场景，相比标准的立式轴支座，它的延伸底座设计能提供更大的支撑跨距，在承受偏载时的稳定性更好，不需要额外增加加强筋结构就能满足使用要求。

　　设计这类零件的时候，需要重点关注轴套内孔与底座安装面的垂直度公差，通常要控制在0.01mm/100mm以内，否则穿入的导杆会出现倾斜，导致滑动阻力增大，甚至出现卡滞磨损的问题。安装孔的沉头深度需要匹配所用螺栓的头部高度，保证螺栓锁紧后头部不高出底座表面，避免和其他运动部件发生干涉。轴套的内孔表面粗糙度需要达到Ra1.6以下，如果是用于滑动配合的场景，还可以在内孔镶嵌铜套或者直线轴承，进一步提升耐磨性能和滑动顺畅度，不过一体成型的结构本身如果采用铝合金材质加工，配合润滑脂使用，也能满足中低载荷、中低运动频率下的使用需求，维护成本更低。
