DIY机器人充电对接插座扩展构件

　　在小型移动DIY机器人的供电系统搭建过程中，充电接口的适配性与安装可靠性一直是结构设计环节容易被忽略的细节，很多爱好者在改造机器人时会直接将充电母座焊接在主控板边缘，不仅插拔时容易扯动线路造成焊盘脱落，也无法适配不同角度的充电对接需求，这款充电插座扩展构件正是针对这类实际使用痛点完成的结构设计。从实际应用场景来看，这类扩展构件主要适配桌面级小型移动机器人、轮式DIY教学机器人的外置充电接口改造，替代原有直接固定在壳体上的单薄充电座，通过独立的安装结构分散插拔时的受力，避免接口松动导致的接触不良问题。

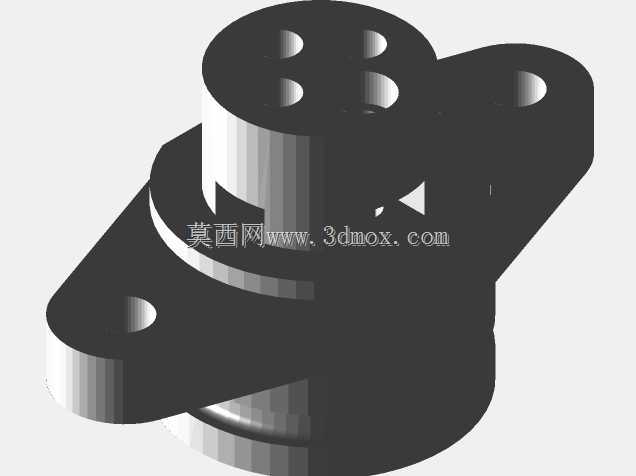

　　从功能特性上看，构件主体采用带双侧安装耳的阶梯式轴体结构，上部的插孔端预留了四个对应充电插针的定位孔，孔位公差按照常规圆形充电接插件的插针直径做了0.1mm的间隙预留，既可以保证插针顺利插入，也不会因为间隙过大造成插针晃动、接触电阻升高的问题；下部的轴段做了收窄设计，能够嵌入机器人壳体预先开好的安装孔内，形成径向定位，避免构件在插拔过程中发生转动。两侧的安装耳上各开有一个圆形固定孔，安装时可以通过M2规格的螺丝将构件牢牢锁在机器人壳体的内壁或者外壁固定位上，相比传统的卡扣式固定或者胶粘固定，螺丝锁紧的方式能够承受更大的插拔力，即使频繁插拔充电接头也不会出现构件移位的情况。

　　设计过程中，首先考虑的是安装边界的适配性，构件整体的最大外轮廓尺寸控制在较小范围内，不会占用机器人壳体内部过多的安装空间，对于内部空间紧张的小型机器人来说，不会和内部的电池、主控板、驱动电机等部件产生结构干涉；上部插孔端的端面做了轻微的倒角处理，充电公头对接时可以起到导向作用，即使对接时存在小角度的偏差，也能顺着倒角滑入正确的对接位置，降低插针弯折的风险。下部收窄轴段的长度可以适配不同厚度的机器人壳体，常规1mm到3mm厚度的塑料或者亚克力壳体都能顺利安装，安装时可以根据壳体厚度在轴段上加装配套的橡胶垫圈，既可以填充间隙避免构件晃动，也能起到一定的防水防尘作用，减少日常使用中灰尘、碎屑进入充电接口造成的接触故障。从结构受力的角度分析，插拔充电接头时的作用力会通过构件主体传递到两侧的安装耳上，再通过固定螺丝分散到整个壳体安装面，不会像直接固定在PCB上的接口那样，所有受力都集中在焊盘位置，从根源上减少了焊盘脱落、接口开焊的故障概率。另外，构件的阶梯轴结构也能对充电接插件的尾部接线端形成防护，接线完成后尾部的焊点和导线会被收窄轴段的内腔包裹，避免导线被壳体边缘摩擦造成绝缘层破损，也防止内部走线拉扯到焊点导致接线脱落。

　　在实际选型使用时，需要注意提前确认所用充电接插件的插针间距与构件上部插孔的孔位间距匹配，安装前先将接插件从构件下部穿入插孔端，确认插针能够顺利伸出插孔端面后，再将构件固定到壳体上，之后完成接线即可；如果需要在户外或者多尘环境下使用，还可以在插孔端的端面加装配套的防尘软盖，闲置时盖住插孔减少灰尘进入。这类扩展构件虽然结构不复杂，但在小型机器人的结构可靠性提升上作用明显，很多DIY机器人的充电故障都源于接口固定不牢，通过独立的安装结构将接口受力转移到壳体上，能够大幅降低充电系统的维护成本，也让机器人的外观更加规整，不会出现充电接口歪斜、导线外露的情况。
