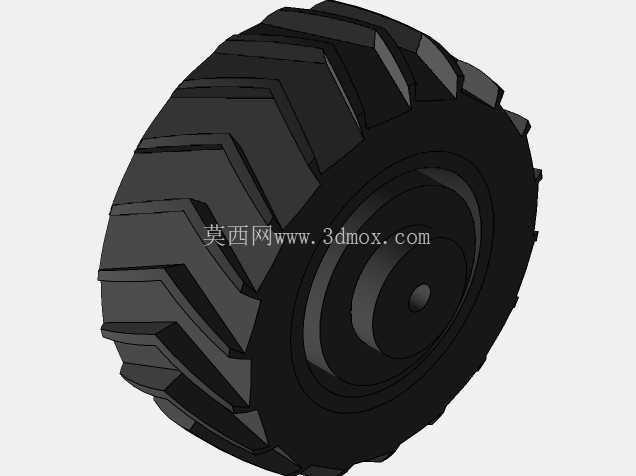

移动机器人用人字纹橡胶行走轮结构

　　做AGV、巡检类移动机器人底盘选型的时候，行走轮的胎面设计往往是容易被新手忽略的细节，不少人直接套用普通工业脚轮的橡胶轮方案，最后在实地测试时才发现抓地力不足、地面适应性差的问题，这款人字纹橡胶轮的结构设计，就是针对室内外混合工况的移动机器人行走需求做的定向优化。先从实际应用场景说，这类带深人字花纹的橡胶轮，不像普通光面橡胶轮只适合环氧地坪、瓷砖这类光滑硬质地面，它可以适配厂区水泥路面、轻度泥泞的户外巡检路径、甚至带少量碎石的临时施工路面，胎面的凸起花纹块能在接触不平整地面时嵌入微小凹陷，提供足够的纵向牵引力，避免机器人爬坡、启动制动时出现打滑空转的情况，不少厂区物料转运AGV、园区安防巡检机器人、户外作业的小型移动平台，都会选用这类胎纹的轮组作为驱动轮。从功能特性上看，这款轮的橡胶胎体采用了偏中等硬度的配方，既不会因为胎面过软导致长时间承重后出现永久形变，也不会因为硬度过高导致行走时减震性能不足，把路面的震动直接传递到底盘框架，影响车载传感器、精密电控元件的工作稳定性；胎面的人字纹排布做了错位优化，滚动过程中花纹块依次接触地面，能有效降低连续滚动带来的周期性震动噪音，适合对运行噪音有要求的楼宇内巡检、医院物资配送类机器人场景。

　　设计思路上，整个轮组采用了胎体与轮毂一体式的装配结构，轮毂中心预留了标准的驱动轴安装孔位，孔内做了键槽定位结构，安装时可以直接和驱动电机的输出轴配合，不需要额外做转接法兰，能有效缩减底盘轮组的安装空间；轮毂的辐板部分做了等距的减重凹槽，在保证整体结构强度满足额定承重要求的前提下，尽可能降低轮组自身的转动惯量，减少驱动电机的启动负载，对于电池供电的移动机器人来说，能在一定程度上提升续航表现。再说到安装边界的尺寸设计，轮缘的宽度做了针对性加宽，相比同直径的窄款橡胶轮，接地面积更大，单位面积的地面压强更小，行走在软质地面、比如草坪、塑胶路面时不容易出现陷轮的问题；轮毂的安装端面到胎侧的距离预留了足够的间隙，安装时不会和底盘的轮舱侧板、减震悬挂结构产生运动干涉，胎侧的橡胶厚度做了加强处理，在遇到路面小幅度侧向冲击时，不会出现胎体脱层、轮毂变形的问题。

　　不少工程师在做轮组匹配的时候，容易只关注轮的直径、承重参数，忽略胎纹走向和安装方向的匹配，这款人字纹轮胎在设计时就标注了明确的滚动方向标识，安装时按照标识方向装配，人字纹的开口方向朝向滚动前进方向，能在湿滑路面行驶时把接触面的积水、浮尘顺着花纹沟槽排出去，进一步提升抓地稳定性，如果装反了不仅会增大滚动阻力，还会让排水排泥的效果大打折扣，在泥泞路面容易出现花纹被泥块填满、失去抓地力的情况。

　　另外，轮组的中心安装孔同轴度做了严格的公差控制，装配到驱动轴上之后，高速转动时的径向跳动量控制在很小的范围内，不会因为轮体偏心导致行走时出现蛇形摆动，降低底盘行走控制的调试难度，对于做差速驱动底盘的工程师来说，这种一致性较好的轮组，能大幅减少后期底盘运动校准的工作量。胎面的花纹深度也做了平衡设计，花纹过深容易卡入小石子、车间地面的金属切屑，时间长了会损伤胎面甚至导致硌破漏气，花纹过浅则会缩短轮胎的耐磨寿命，这款轮的花纹深度控制在合理区间，既能保证足够的抓地力，也能兼顾日常使用的耐磨寿命，适合长时间连续运行的工业类移动机器人使用，不需要频繁更换行走轮，减少设备的后期维护工作量。
