Vex机器人旋转编码器安装转接组件

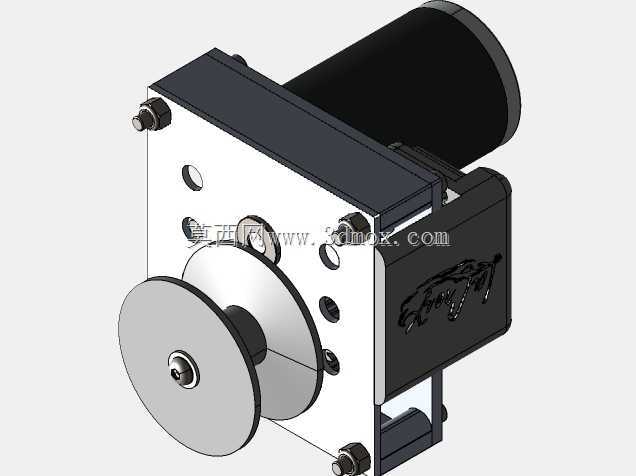

　　在青少年机器人竞赛的备赛实操环节，传动链路的转速信号采集一直是影响机器人闭环控制精度的核心痛点，不少参赛队伍在改装市售成品齿轮箱时，都会遇到编码器安装基准缺失、主轴轴径不匹配的问题，这套转接组件正是针对这类现场改装需求开发的结构方案。从实际应用场景来看，该组件适配Andymark Toughbox系列竞赛用齿轮箱，这类齿轮箱是OCCRA等区域性机器人竞赛中队伍选用率较高的传动部件，原厂输出主轴的尺寸规格与常用Vex旋转编码器的检测轴径并不匹配，且齿轮箱壳体上没有预留编码器的安装定位孔位，直接固定编码器会出现同轴度偏差，长时间运行后容易出现检测脉冲丢失、信号跳变的问题，直接影响机器人行走机构、抬升机构的闭环控制效果。

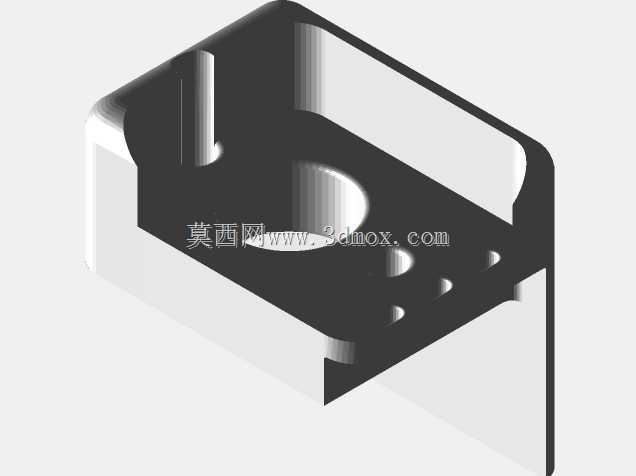

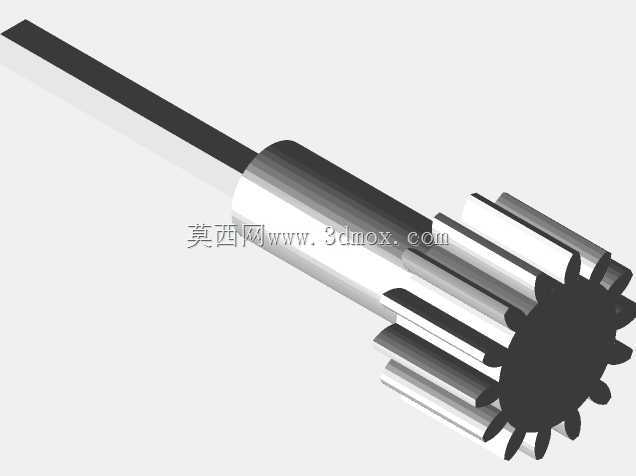

　　这套组件分为安装座与转接轴两个独立部分，转接轴的核心作用是完成齿轮箱主轴与编码器检测端的尺寸过渡，将齿轮箱原主惰轮的输出轴径调整为1/8英寸规格，刚好匹配Vex编码器的标准检测轴径，轴段上设计有对应的止推台阶，安装时可以直接抵靠在齿轮箱的轴承端面，不需要额外调整轴向窜动间隙，能保证传动过程中轴系的跳动量控制在编码器允许的误差范围内，避免因轴系晃动导致的检测精度下降。安装座的结构采用分体式卡接设计，座体一侧的卡槽刚好卡在齿轮箱壳体的加强筋位置，不需要在原厂齿轮箱上额外打孔攻丝，避免破坏齿轮箱的壳体强度，毕竟竞赛用机器人在对抗过程中会承受较大的冲击载荷，壳体打孔很容易出现应力集中导致的壳体开裂问题。

　　座体上的编码器安装孔位按照Vex编码器的标准安装孔距设计，孔位公差控制在±0.05mm范围内，安装时可以直接用标配的紧固件将编码器固定在座体上，保证编码器检测轴与转接轴的同轴度，不需要反复调整找正，能大幅减少备赛时的改装调试时间。从安装边界来看，整个组件安装完成后，突出齿轮箱壳体的高度控制在32mm以内，不会和机器人上的其他结构件、走线产生干涉，座体侧面预留有走线槽，编码器的连接线可以顺着走线槽布置到主控端，避免竞赛过程中走线被其他机构剐蹭断裂。设计过程中重点考虑了竞赛场景下的抗冲击需求，安装座的壁厚做了加厚处理，转接轴采用台阶式结构，受力最大的轴肩位置做了圆角过渡，避免机器人急停、对抗碰撞时出现轴段断裂的问题。

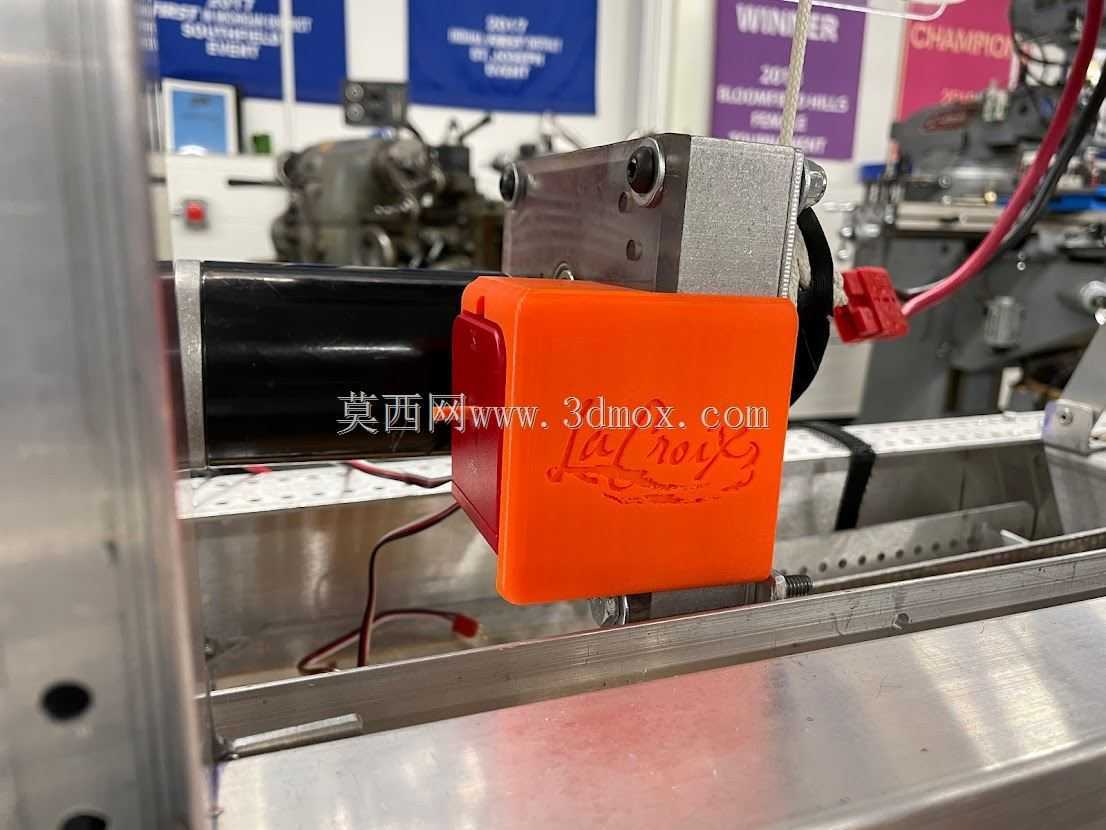

　　实际测试中，这套组件安装完成后，编码器可以稳定读取主惰轮的实时转速，转速检测误差控制在1%以内，完全满足竞赛机器人闭环控制的精度要求，而且整个安装过程不需要复杂的机加工设备，参赛队伍只需要用常规的内六角扳手就可以完成全部装配工作，不需要对原厂齿轮箱做不可逆的改装，赛后可以快速拆卸恢复齿轮箱的原始状态，适配不同竞赛赛季的改装需求。不少队伍在改装时容易忽略编码器安装的同轴度问题，直接用扎带把编码器绑在齿轮箱旁边，运行过程中很容易出现编码器轴被别断的情况，这套转接组件从结构上解决了定位基准和轴径匹配的问题，不需要参赛队伍自行设计加工对应的转接零件，能有效降低备赛的机械设计工作量，让队伍可以把更多精力放在控制算法调试和竞赛策略优化上。组件的外形做了倒角处理，没有尖锐的棱角，符合机器人竞赛的安全规则要求，不会在对抗过程中刮蹭其他参赛队伍的机器人或者场地道具。
