步进伺服驱动激光光栅扫描执行模组

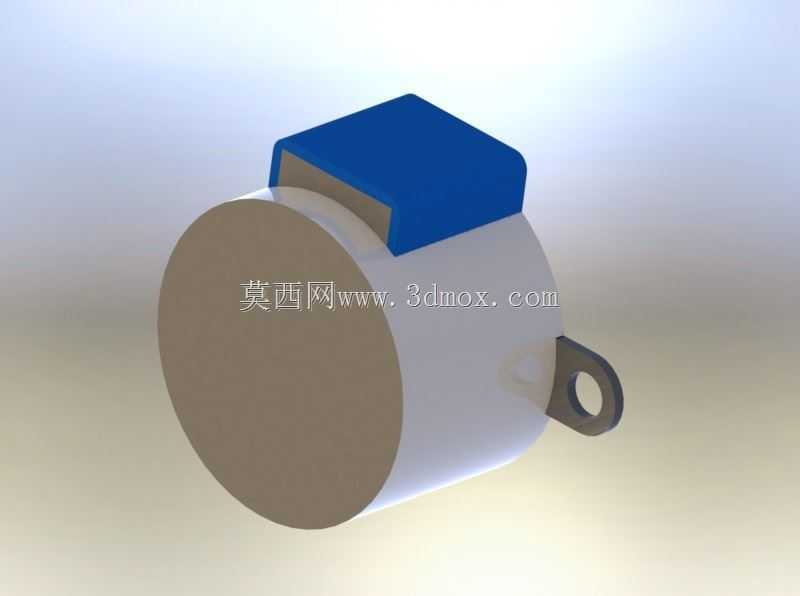

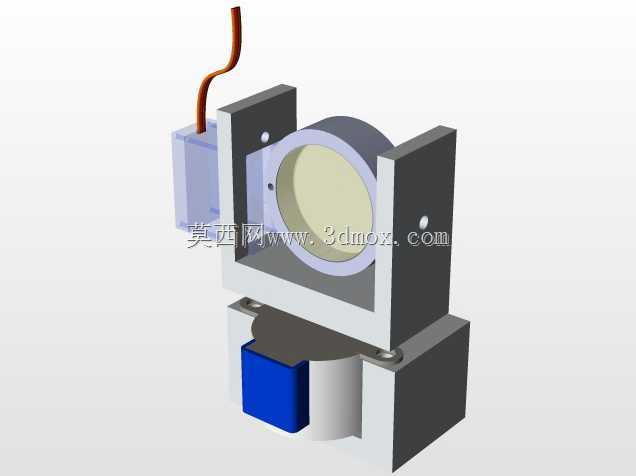

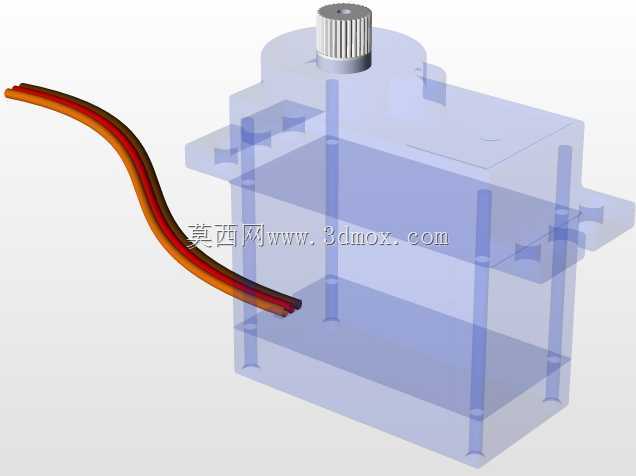

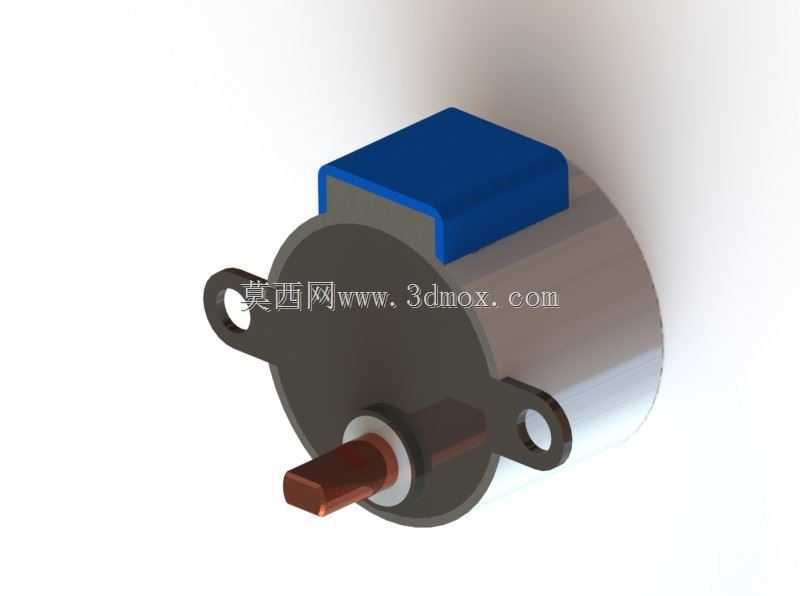

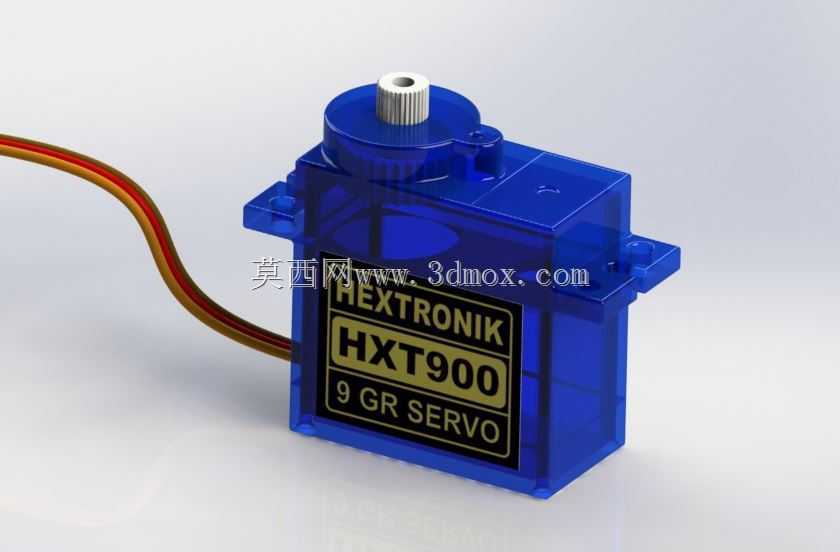

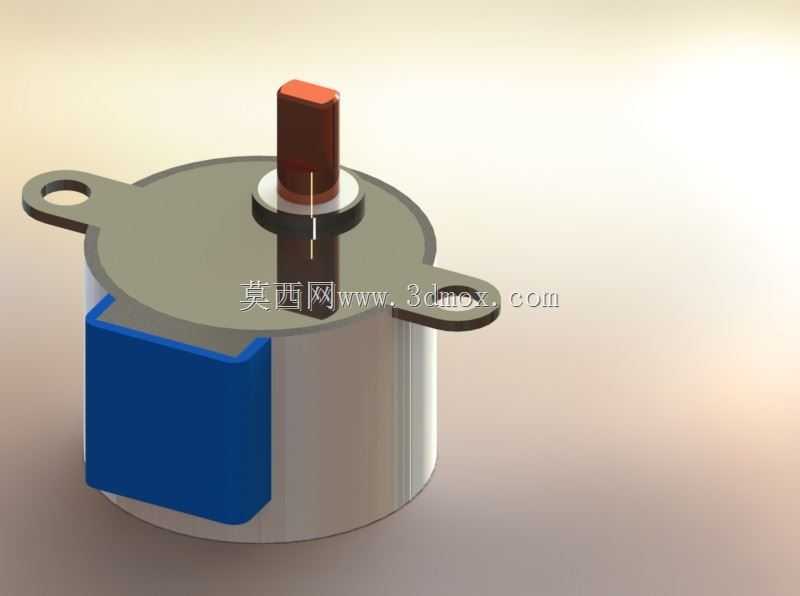

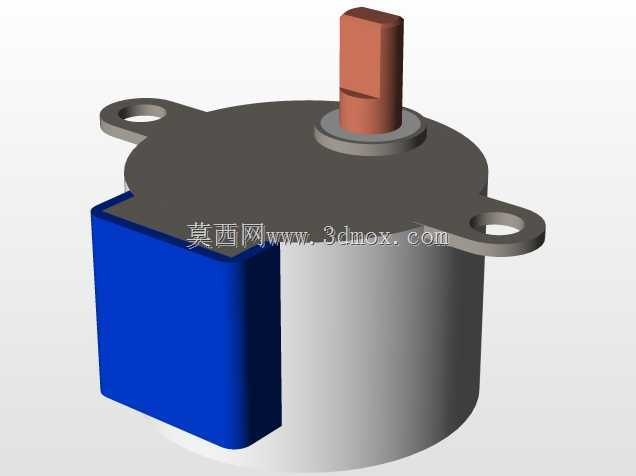

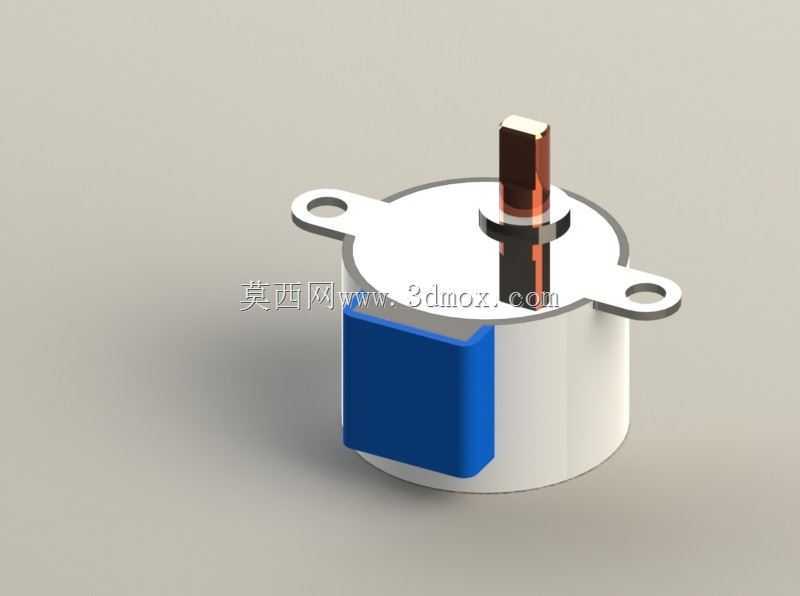

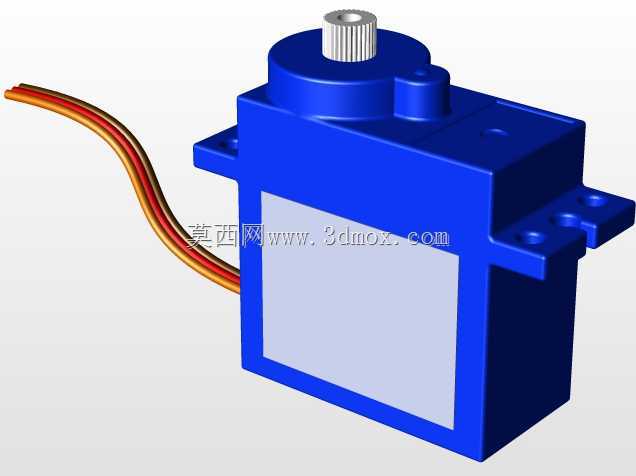

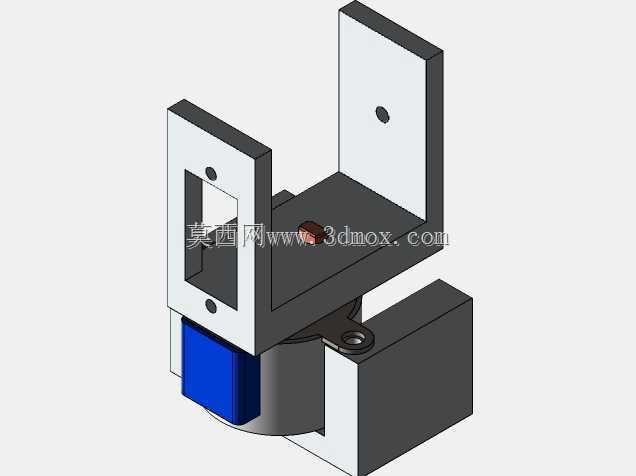

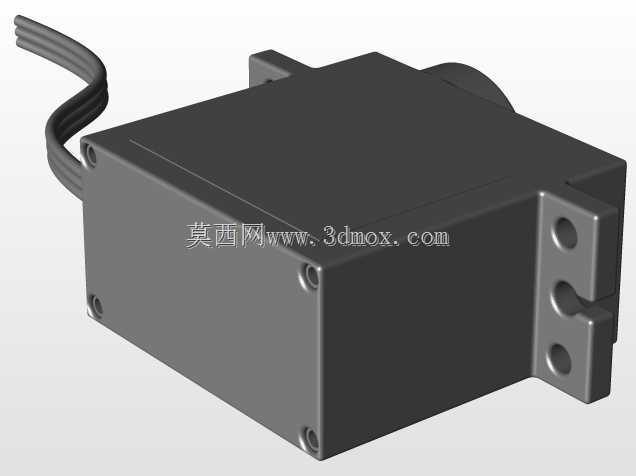

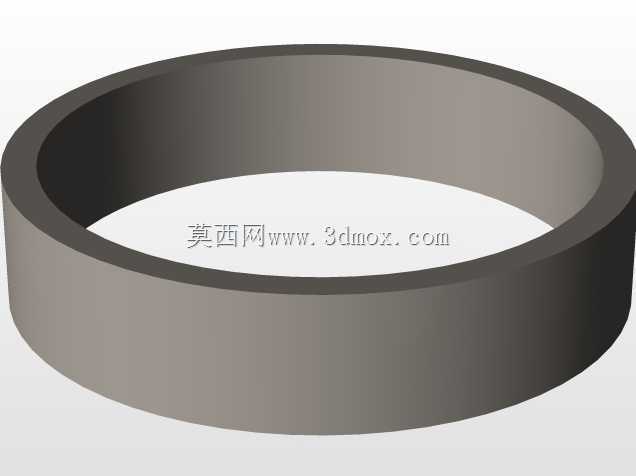

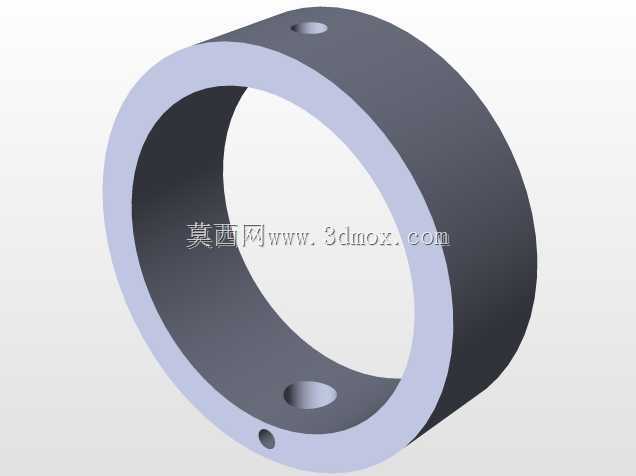

　　这套扫描执行模组的核心应用场景覆盖工业在线尺寸检测、工件轮廓逆向扫描、小型自动化设备的视觉定位工位，不少桌面级三维扫描设备、生产线来料尺寸校验工位都会用到同结构的执行端，区别于纯视觉的固定拍摄方案，带旋转扫描结构的模组可以通过角度调整覆盖工件多面轮廓，避免单视角拍摄带来的遮挡盲区。从结构组成来看，模组采用步进电机加伺服电机的组合驱动方案，底部的回转支承结构负责水平方向的角度回转，侧装的支架预留了激光发射与光栅接收元件的安装位，前端的方形开孔是为激光出射预留的通光路径，安装时可以直接将激光发射模块嵌入支架的卡槽内，不需要额外设计转接件，减少装配时的同轴度调整工作量。

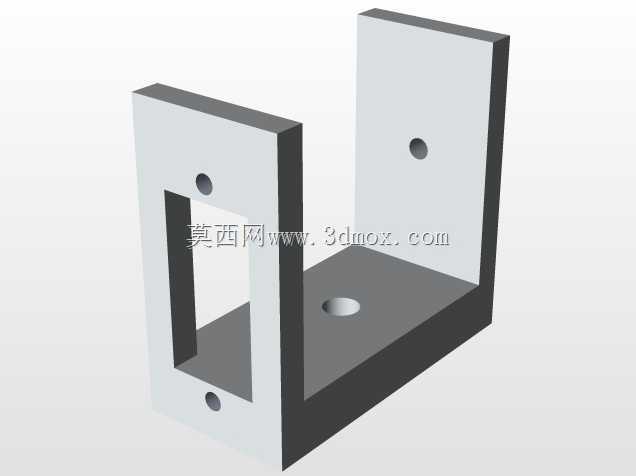

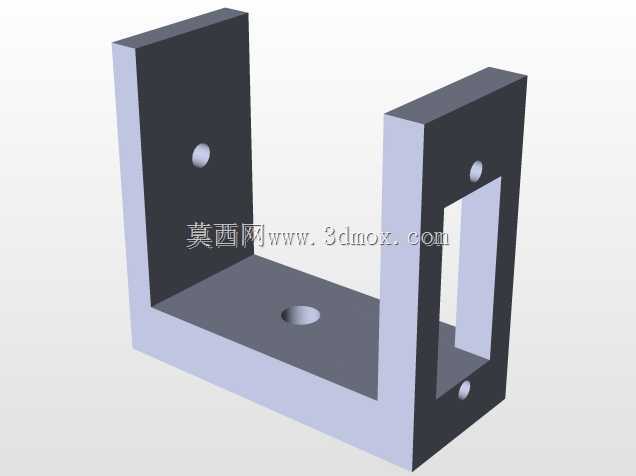

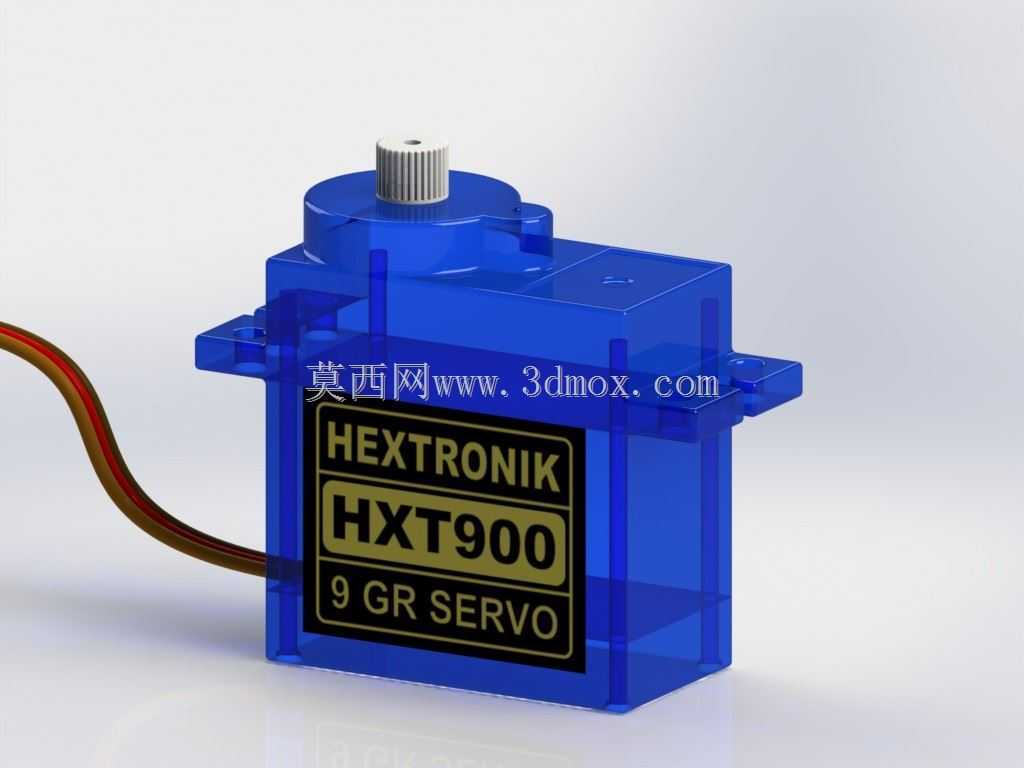

　　设计阶段优先考虑了安装边界的适配性，整体支架采用L型折弯加侧立支撑板的结构，所有安装孔位都做了沉头处理，避免螺栓突出影响外围设备的装配，侧支撑板上的单一定位孔用于和外部设备的机架做销钉定位，保证每次拆装后的重复定位精度控制在0.02mm以内，底部的驱动单元外轮廓做了切边处理，预留了走线槽的安装空间，避免电机动力线、光栅信号线在回转过程中出现缠绕拉扯的问题。实际使用过程中，步进电机负责大角度范围的快速回转，覆盖常规扫描的全角度行程，伺服电机则负责小角度范围内的高精度微调，配合光栅的反馈信号完成微米级的角度补偿，两种驱动的搭配既兼顾了扫描效率，也保证了检测精度，不会出现纯步进驱动丢步导致的扫描轮廓错位问题。

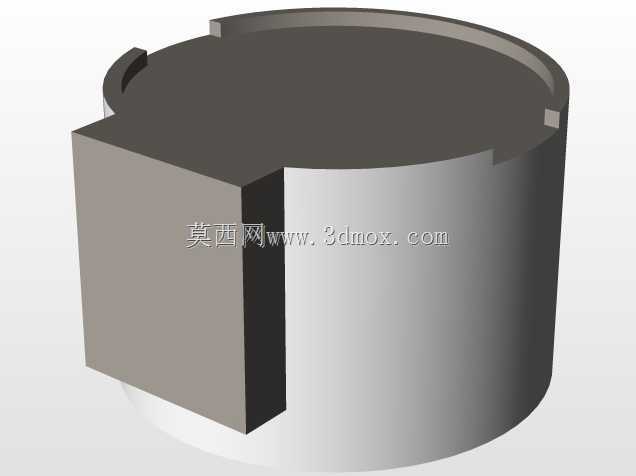

　　结构的材质选择上，支架部分采用6061铝合金做表面阳极氧化处理，在保证结构刚性的前提下控制整体重量，降低电机回转时的转动惯量，底部的安装基座采用45号钢做发黑处理，提升和设备机架连接的结构稳定性，避免高速回转时出现共振抖动。安装尺寸方面，模组整体的安装基准面设在底部基座的下表面，所有配合面的平面度公差控制在0.01mm以内，侧装支架的安装面和回转轴线的垂直度公差不超过0.015mm，保证激光出射方向和回转中心的同轴度，避免扫描过程中出现光路偏移。

　　在细节设计上，支架的边角都做了R2的倒角处理，避免装配过程中划伤操作人员或者损坏线缆，驱动单元和支架的连接采用内六角圆柱头螺栓加防松垫圈的组合，设备长期运行在工业现场的振动环境下也不会出现连接松动的问题，光栅元件的安装位预留了0.5mm的调整间隙，装配时可以通过微调垫片调整光栅的接收角度，匹配不同功率激光模块的光路校准需求。这套结构没有采用复杂的一体化铸造设计，全部采用板件拼接加螺栓连接的方案，后期维护时可以单独更换损坏的驱动单元或者支架零件，不需要整体报废模组，降低设备的后期维护成本，对于做小型检测设备开发的结构工程师来说，这套结构可以直接作为扫描执行端的基础框架，根据实际使用的激光模块、光栅尺寸微调安装孔位即可，不需要从零开始搭建回转驱动和支架结构，缩短设备开发的周期。
