带圆角开孔的矩形设备防护面板结构

　　在工业控制、小型电子设备的结构设计场景中，这类带圆角的矩形防护面板是应用频次极高的结构件，多数时候作为设备的外露面盖板、内置模块的承托框架使用，既承担着遮挡内部走线、元器件的防护作用，也需要兼顾装配时的对位精度与长期使用的结构强度。做这类结构设计的时候，最先要确认的是安装边界的尺寸约束，面板的外轮廓尺寸必须完全匹配设备预留的安装槽位，四个角的圆角设计不是单纯为了外观美观，更多是为了消除直角处的应力集中，避免设备在运输、受外力磕碰时角位出现开裂，同时圆角也能让装配时的对位更顺畅，不会因为直角的尖锐边缘刮伤安装槽的涂层或者操作人员的手部。

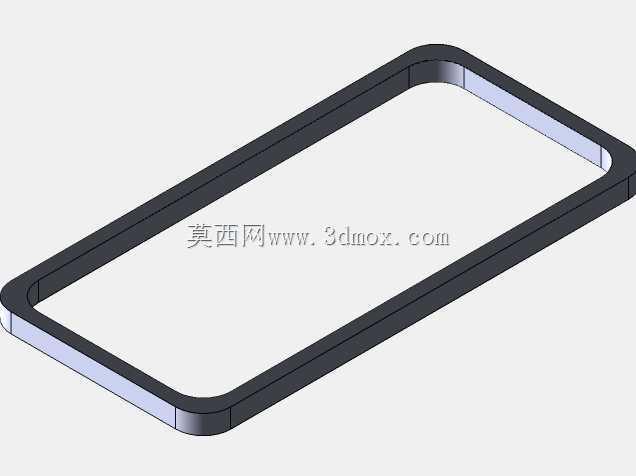

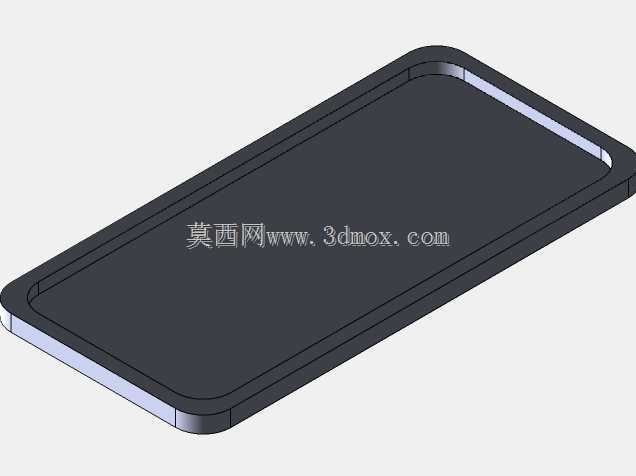

　　具体到结构实现逻辑上，先绘制基础外轮廓后，给轮廓添加10英寸的圆角过渡，这里的圆角半径选择要匹配面板的整体厚度，不能出现圆角半径过小导致的挤压成型时材料填充不足，也不能因为半径过大占用过多的有效安装平面。完成外轮廓后做5英寸的轮廓向内偏移，这个偏移量是预留后续安装卡扣、密封胶条的安装位，避免后续装配时盖板和底座出现干涉，偏移后的轮廓作为挤压特征的基础截面，挤压的高度要根据内部元器件的突出高度来确定，要保证挤压形成的侧壁高度完全覆盖内部最高的元器件，同时预留出0.3到0.5毫米的安全间隙，防止元器件顶到面板外表面出现凸点。

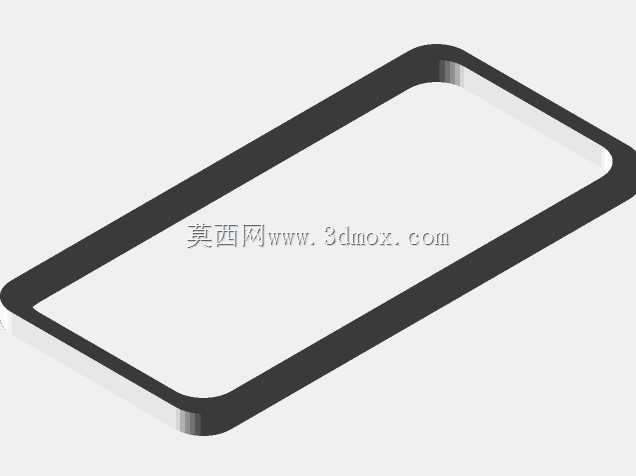

　　面板背面的开孔设计采用轮廓偏移缩小的方式来做，先根据需要避让的接口、按键位置确定开孔的中心位置，再以开孔中心为基准做小尺寸的轮廓偏移，通过拉伸切除形成镂空位，这种偏移做孔的方式能保证每个开孔的边缘都有均匀的壁厚，不会出现局部壁厚过薄导致的结构强度不足，也能让开孔和内部接口的对位公差控制在合理范围内，避免装配时接口被面板遮挡。在辅助设计版本里，还会在面板背面做钻孔偏移的镂空轮廓，这些镂空位一方面是为了给内部发热元器件留出散热通道，另一方面也能减轻整个面板的自重，降低设备整体的重量负载，做背面镂空的时候要注意避开安装螺丝柱的位置，不能因为镂空破坏螺丝柱的连接强度，镂空区域的边缘也要做微小的圆角处理，避免应力集中导致面板受外力时从镂空边缘开裂。

　　实际选型应用的时候，这类面板可以用在小型桌面检测设备的操作面盖板、嵌入式控制模块的外框、便携电子设备的电池仓盖板等场景，安装时可以通过侧壁的卡扣结构和底座卡合，也可以在预留的偏移台阶处打螺丝做硬连接，密封场景下还能在偏移台阶处嵌入橡胶密封圈，实现IP54以上的防护等级。设计过程中要反复核对轮廓偏移的尺寸链，从外轮廓到内凹台阶，再到背面的镂空开孔，每一步的偏移量都要和相邻零件的尺寸做公差匹配，避免出现累计公差过大导致的装配错位，挤压成型的壁厚要保持均匀，不能出现局部壁厚突变，否则不管是注塑加工还是钣金折弯加工，都会出现变形、缩痕等工艺缺陷，影响最终的成品质量。
