蜂窝结构转向两脚架支撑轴

　　在各类需要快速架设、稳定支撑的便携设备支撑系统中，两脚架的核心受力部件长期面临重量与结构强度的平衡难题，传统实心轴件往往为了满足抗扭、抗弯需求采用整料切削，整体重量偏大，不利于便携场景下的长时间携行，而过度减重又容易在复杂受力工况下出现应力集中导致的断裂失效。这款带蜂窝填充结构的转向两脚架轴，正是针对这类矛盾点完成的结构优化设计。从实际使用场景来看，这类轴件主要装配于两脚架的转向连接节点，既要承担支撑状态下设备传递的竖向载荷，也要满足架设时左右转向的角度调整需求，同时在携行状态下要配合架体完成折叠收纳，对部件的抗疲劳性能、转动顺滑度都有明确要求。

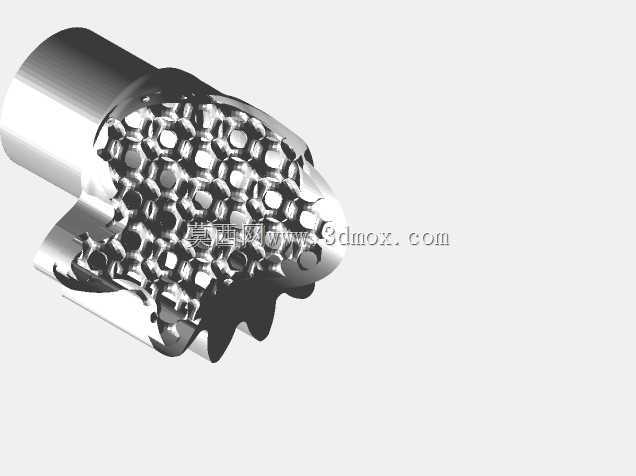

　　设计阶段首先梳理了轴件的受力分布：轴体与架体连接的光杆段主要承受径向弯矩，靠近架体铰接的位置是应力集中的核心区域，而轴端的异形配合段需要和锁紧结构匹配，完成转向角度的锁止，避免支撑状态下出现意外偏转。传统实心轴在应力集中区域的材料冗余度较高，非核心受力区的材料并没有充分发挥承载作用，因此设计时引入了蜂窝多孔填充结构，在保证整体结构刚度的前提下，去除非受力区域的多余材料。蜂窝结构的胞元尺寸经过受力仿真校准，每个六边形胞元的壁厚、孔径都匹配轴体的受力梯度，在应力较高的靠近铰接端位置，胞元壁厚适当增加，孔径缩小，提升局部抗形变能力；在应力水平较低的轴段中部，适当放大胞元孔径，进一步降低整体重量。

　　轴体两端保留了完整的实心配合面，一端为光滑圆柱面，和架体的转动衬套配合，保证转动过程中无卡滞，配合面的粗糙度控制在适合衬套长期磨损的区间，避免长期转动后出现间隙晃动；另一端为异形止转结构，和锁紧机构的卡槽匹配，锁止时可以传递足够的扭矩，不会出现打滑偏转。从安装边界来看，轴体的光杆段直径和常规两脚架的铰接孔尺寸适配，不需要对原有架体的安装孔位做二次修改即可完成替换，轴端的限位台阶高度经过测算，装配后可以限制轴体的轴向窜动，不需要额外增加过多的轴向固定零件，减少装配环节的零件数量。

　　轴体表面的蜂窝结构并非完全通透的镂空设计，外层保留了完整的薄壁蒙皮，避免使用过程中泥沙、灰尘进入蜂窝孔隙造成卡滞，同时蒙皮和内部蜂窝胞元形成整体的箱型结构，进一步提升整体的抗扭刚度，相比同重量的实心轴，抗扭形变能力提升明显，在大载荷支撑工况下，轴体的偏转量控制在允许范围内，不会因为轴体形变导致架体晃动。在实际使用过程中，这类轻量化轴件可以有效降低整套支撑设备的携行重量，尤其是在需要长时间移动携带的作业场景下，重量的降低可以明显减少作业人员的负重负担，同时蜂窝结构本身的吸能特性，还可以缓冲设备架设、转移过程中的冲击载荷，避免瞬间冲击导致的轴件断裂。设计过程中也充分考虑了加工可行性，这类带内部蜂窝结构的轴件既可以采用金属3D打印工艺一体成型，也可以在传统切削加工的基础上，对非受力区域做轻量化镂空处理后加装外层蒙皮，适配不同的加工条件，不需要特殊的定制刀具即可完成生产。轴体的转动配合段预留了润滑脂存储的微小环形槽，长期使用时可以存储少量润滑脂，减少衬套和轴面的磨损，延长部件的整体使用寿命，避免频繁更换配件带来的维护成本。
