3D打印脚踝固定康复支具结构设计

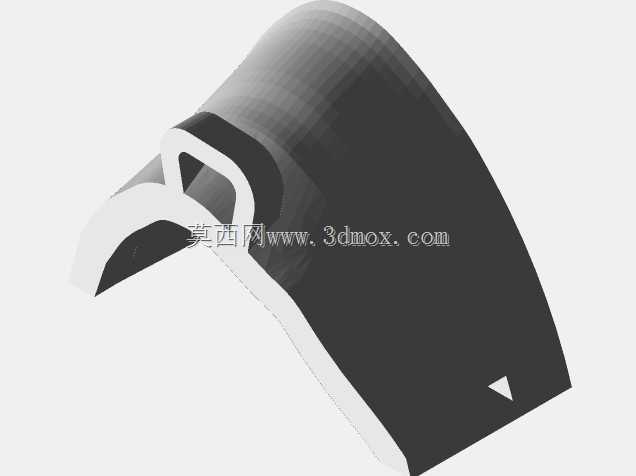

　　在临床骨科康复与运动损伤护理场景中，脚踝部位的固定支具是术后制动、损伤恢复期支撑的常用辅具，传统石膏固定存在重量大、透气性差、无法根据患者恢复阶段调整贴合度的问题，而标准化量产的支具很难匹配不同患者的脚踝轮廓差异，容易出现压疮、固定力度不足或过度约束的情况。这款适配3D打印制作的脚踝固定康复装置，在结构设计阶段就充分考虑了临床使用的实际痛点，整体采用半包覆式的结构逻辑，主体支撑区域围绕脚踝外侧与后侧的骨性结构做贴合曲面设计，避开了内外踝的骨突位置，避免长期佩戴造成的局部压迫损伤。

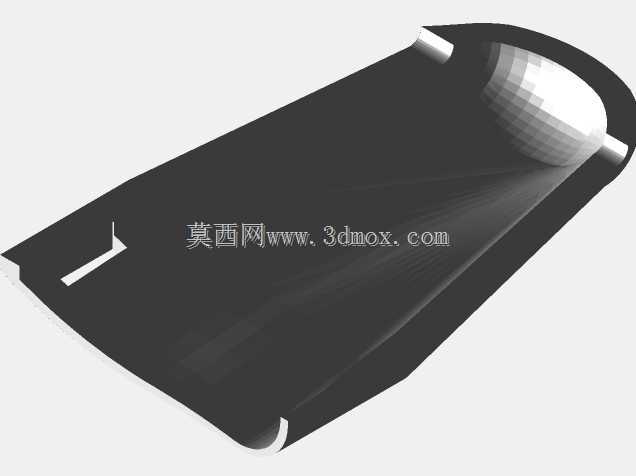

　　从功能特性来看，装置的主体支撑段做了梯度厚度设计，靠近小腿下段的连接区域厚度控制在3mm，保证足够的支撑强度同时控制整体重量，贴合脚踝两侧的区域做了2mm的薄壁处理，同时预留了阵列式的透气通孔，这些通孔的排布沿着肢体表面的曲率均匀分布，孔径从中心向边缘逐步收窄，既保证了佩戴时的空气流通，也不会因为开孔过多降低结构的抗弯折性能。装置下端延伸至足弓位置的支撑边，做了15度的外翻倾角设计，匹配人体站立时足弓的自然受力角度，避免康复期行走时出现足部内翻或外翻的二次损伤，后侧的开口结构配合绑带穿过的预留槽位，可以根据患者的肢体肿胀程度调整绑定松紧度，不需要像传统石膏一样完全拆除调整，适配损伤后不同恢复阶段的肢体维度变化。

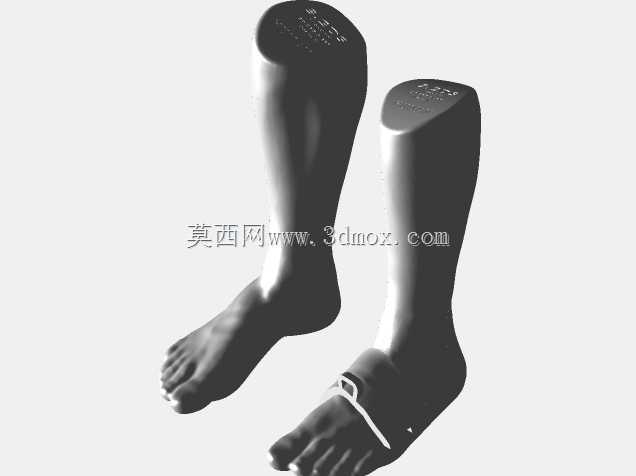

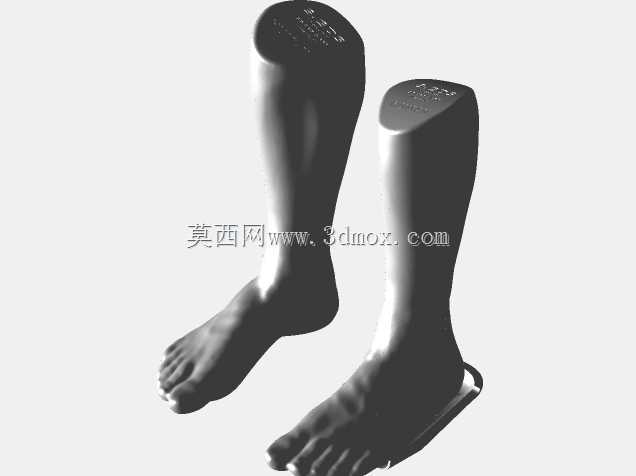

　　设计过程中首先参考了人体脚踝部位的三维扫描数据统计值，对踝骨最高点、跟腱附着点、足弓支撑点的相对位置做了参数化约束，保证打印完成的支具不需要大量后期打磨就能适配多数成年人的脚踝尺寸，整体的安装边界控制在：高度方向从小腿下段距离踝骨120mm位置延伸至足面前端10mm处，宽度方向最大轮廓距离脚踝中心外侧85mm，不会对正常穿鞋造成过度干涉，前后方向的轮廓避开了跟腱的直接压迫区域，在跟腱对应位置做了5mm的内凹让位，避免长期佩戴摩擦跟腱造成皮肤破损。

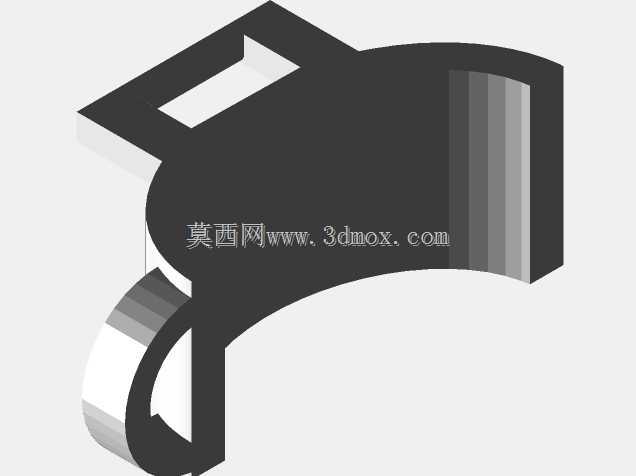

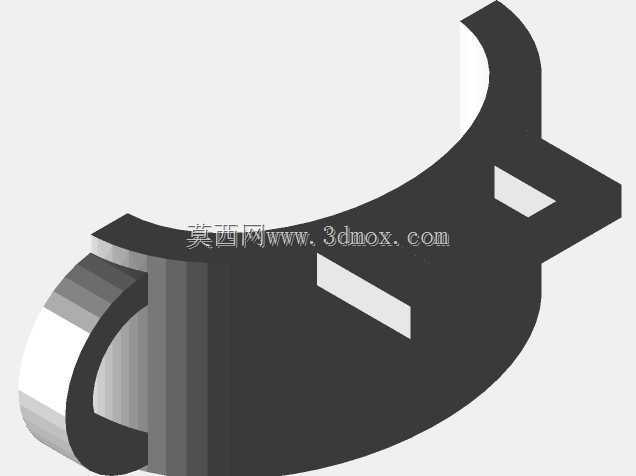

　　考虑到3D打印的工艺特性，整个模型的所有曲面都做了无支撑打印的角度优化，所有悬空面的倾斜角度都大于45度，打印时不需要添加额外的支撑结构，减少后期处理的工作量，同时所有的边角位置都做了R2的圆角过渡，避免打印完成后锐边划伤皮肤或者磨损绑带。支具的绑带固定槽采用了贯通式的矩形槽设计，槽宽12mm，可以适配市面上通用的魔术贴绑带，不需要定制专用的固定配件，降低临床使用的配套成本。在实际使用场景中，这款支具既可以用于脚踝扭伤后的保守治疗固定，也可以用于脚踝骨折术后的康复期防护，患者可以根据自身的恢复情况，通过调整绑带的松紧度逐步增加脚踝的活动范围，相比传统固定方式能够更好地适配康复进程，同时3D打印的制作方式可以快速针对患者的个体扫描数据做定制化修改，小批量制作的周期远低于传统支具的开模生产流程，适合临床端的个性化定制需求。结构设计上还做了局部的加强筋处理，在支具两侧受力最大的位置设置了3条纵向的加强筋，筋高2mm，在不增加整体壁厚的前提下提升了结构的抗扭强度，避免患者行走时支具出现形变导致固定失效，足弓位置的支撑面做了微弧面处理，贴合足弓的自然形态，长时间佩戴也不会出现足弓酸痛的问题。
