3D打印踝关节固定康复支具结构设计

　　在临床骨科康复与居家康复场景中，踝关节损伤后的固定与功能恢复一直是康复辅具设计的核心方向，这款适配3D打印制作的踝关节固定康复装置，正是针对轻中度踝关节扭伤、术后固定期、康复训练过渡期的使用需求开发的结构方案。从实际临床使用场景来看，传统石膏固定存在重量大、透气性差、无法根据肢体肿胀程度调整松紧、拆卸清洁不便等痛点，而常规量产踝足支具往往无法匹配不同使用者的肢体轮廓差异，容易出现压疮、固定力度不足或过度约束的问题，这款采用分体式组装结构的3D打印支具，刚好能填补定制化康复辅具快速制作的空白，既可以在临床端通过扫描患者踝足轮廓快速调整尺寸打印，也能满足康复机构小批量定制的生产需求。

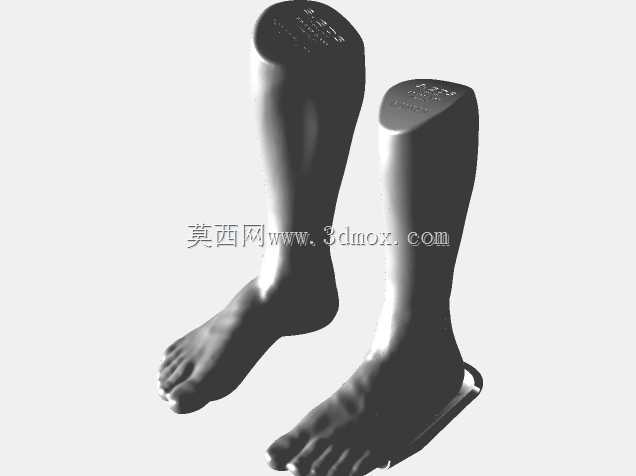

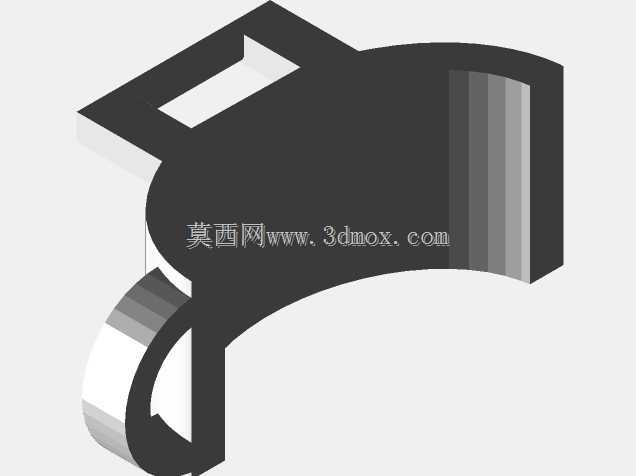

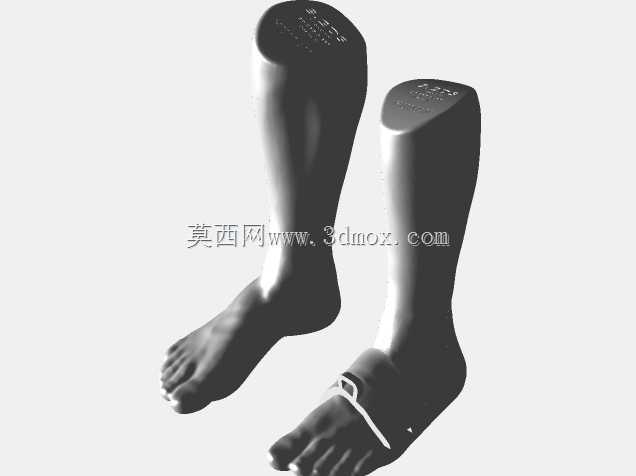

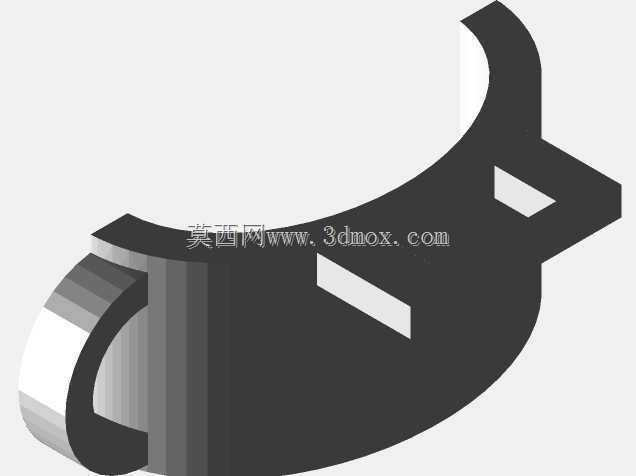

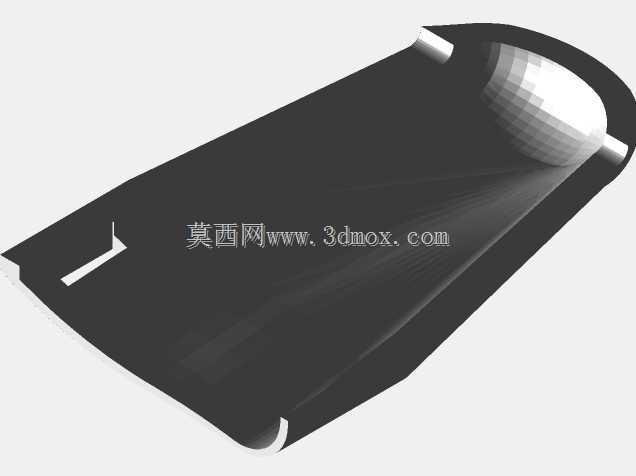

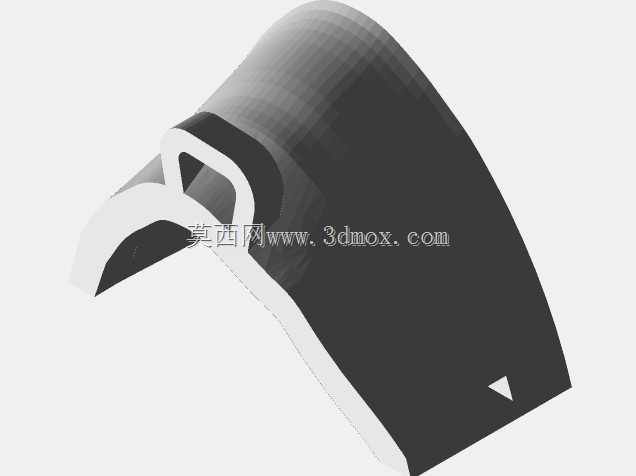

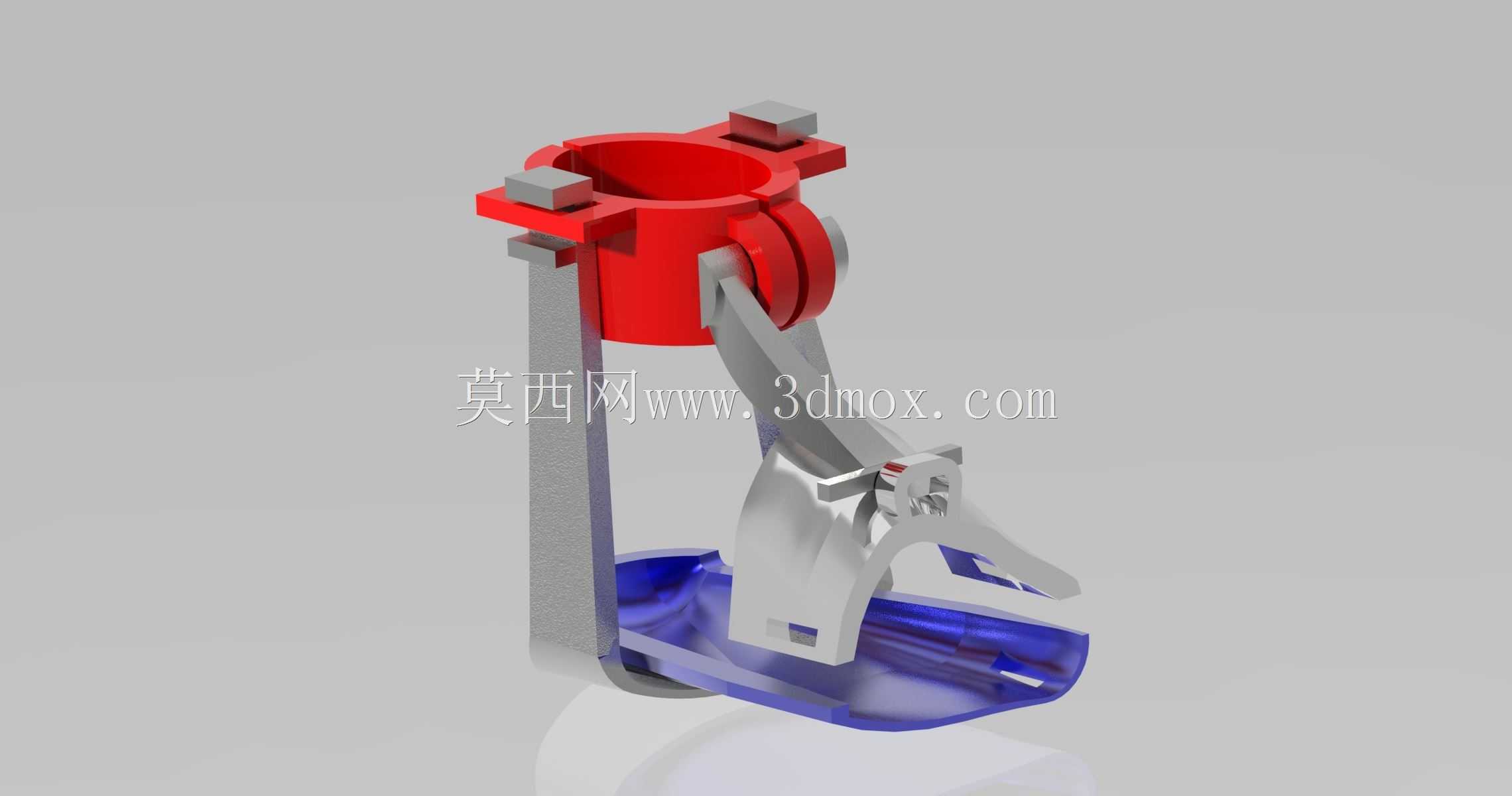

　　从功能特性来看，这套装置采用三段式铰接结构设计，上部的筒状固定段用于包裹小腿下段，通过两侧的竖向支撑臂连接下部的足底承托段，铰接位置设置在人体踝关节的自然转动轴线上，在保证踝关节内外翻方向刚性约束的同时，允许矢状面内小范围的跖屈、背伸活动，避免长期完全固定导致的关节粘连与肌肉萎缩。上部固定段采用开口抱箍结构，配合四个可调压紧块，可以根据使用者小腿周径调整压紧程度，适配不同肿胀阶段的固定需求，避免传统支具过松无法固定、过紧影响血液循环的问题。两侧的支撑臂采用等强度变截面设计，在保证支撑刚度的前提下尽可能削减非受力区域的材料厚度，降低整体装置重量，减少佩戴时的肢体负重感。下部的足底承托段采用贴合人体足弓的曲面造型，足跟位置做了加深包裹设计，前掌区域预留了足够的活动空间，避免行走时前掌受压，足底部分采用半透明柔性材质区域的设计思路，既可以直观观察足部皮肤状态，也能在行走时提供一定的缓冲形变，提升佩戴舒适度。

　　从设计思路层面，整个结构完全围绕3D打印的工艺特性做了适配优化，所有零件均采用无支撑或少支撑的摆放设计，铰接位置的轴孔配合间隙预留了3D打印工艺的公差余量，打印完成后仅需简单去除支撑毛刺即可完成组装，不需要额外的金属连接件，铰接部位的转动阻尼可以通过调整轴孔的配合紧度实现，满足不同康复阶段对活动阻力的需求——术后早期可以调紧阻尼实现近乎刚性的固定，康复后期可以适当调松阻尼，允许小范围关节活动来开展功能训练。结构上还做了绑带穿过的预留槽位，上部抱箍、足底承托位置都预留了标准化的绑带穿装间隙，可以搭配通用的魔术贴绑带实现快速穿戴，不需要定制专用的固定绑带，降低后期使用的配件替换成本。

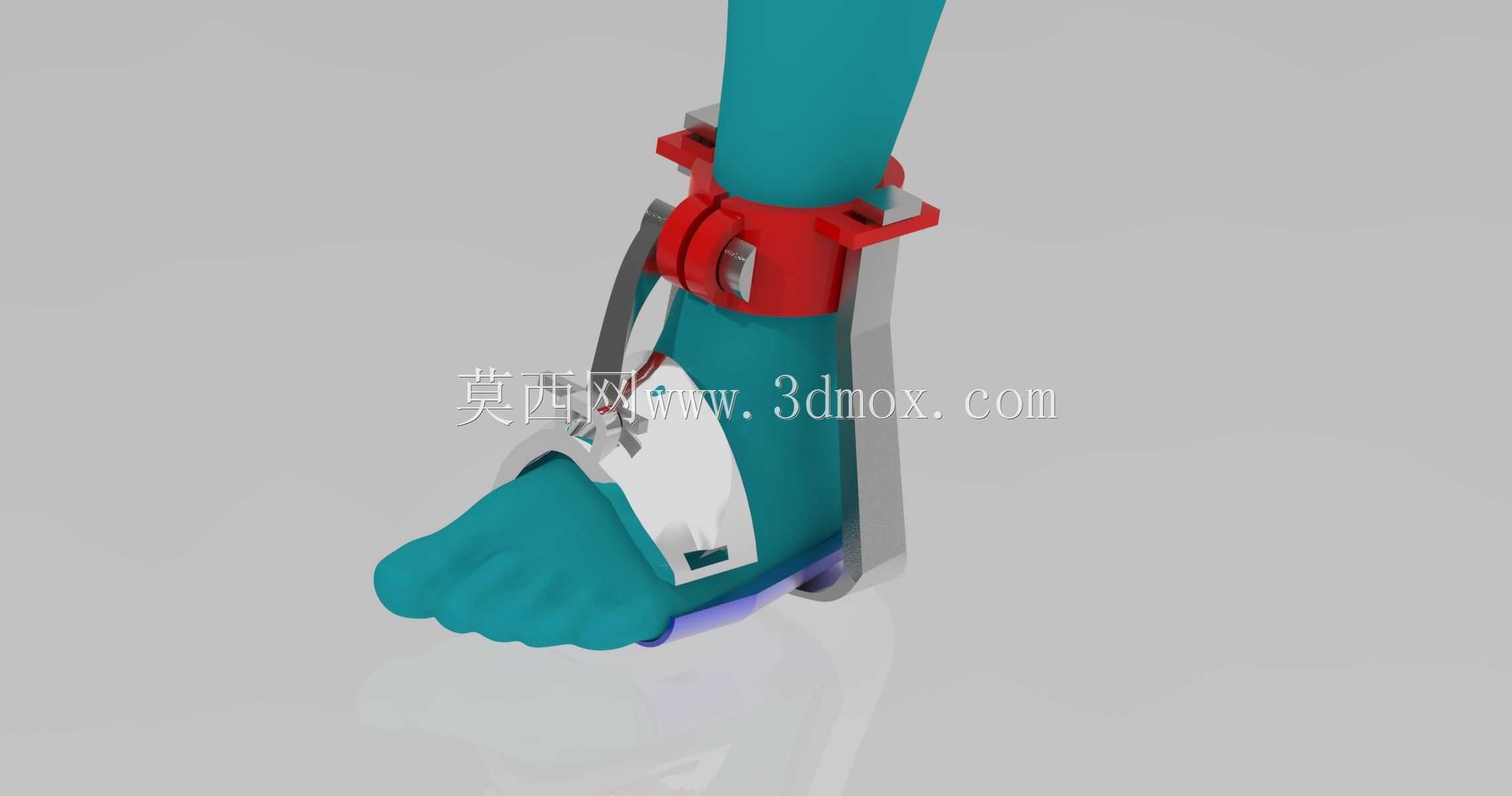

　　关于安装边界与尺寸适配，这套装置的基础款适配小腿下段周径220mm-280mm的成年使用者，足底长度适配220mm-260mm的足长范围，整体装置的总高度控制在180mm左右，穿戴后不会对日常穿鞋造成过度干涉，两侧支撑臂的宽度控制在35mm以内，不会突出肢体轮廓过多导致行走时剐蹭外物。铰接点的位置距离足底高度为80mm，刚好匹配人体踝关节的自然转动中心高度，避免佩戴行走时出现铰接点卡压皮肤、运动轨迹不符导致的额外受力。上部抱箍的开口间隙预留了20mm的调节量，配合压紧块的5mm调节行程，可以覆盖肢体肿胀期到消肿后的尺寸变化，不需要在康复过程中更换支具。足底承托段的边缘做了15mm的翻边高度，既可以保证足部的侧向约束，也不会因为翻边过高摩擦足背皮肤。整个装置的所有棱角位置都做了R3以上的圆角过渡，避免3D打印后的层纹棱角划伤皮肤，接触皮肤的一侧可以根据需求粘贴柔性衬垫，预留的衬垫粘贴间隙为2mm，不会因为粘贴衬垫导致内部穿戴空间不足。

　　从实际使用的工况来看，这套装置可以满足使用者平地慢走、坐姿状态下的小范围踝关节活动需求，整体结构的静载荷可以满足100kg体重使用者的支撑需求，两侧支撑臂的侧向刚度可以抵抗15N·m的内外翻力矩，足够满足康复期的固定防护需求，避免二次损伤。结构拆分后单个零件的最大尺寸控制在180mm×100mm×80mm以内，可以适配绝大多数桌面级FDM3D打印机的成型尺寸，不需要工业级打印设备即可制作，极大降低了定制化康复辅具的制作门槛，社区医院、康复诊所甚至具备3D打印能力的个人用户都可以根据实际需求调整尺寸后制作使用。
