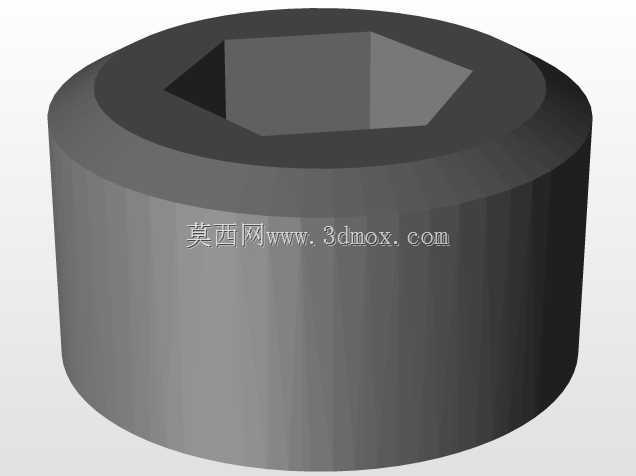

在液压阀块、油路集成块、小型压力容器的工艺孔封堵场景中,这类内六角圆柱头螺塞是应用频次极高的密封紧固件,日常做液压站集成设计时,几乎每一组阀块的工艺流道末端,都会用到同结构的封堵零件,它的核心作用是在完成流道加工后封堵工艺孔,同时保证连接位置的静密封性能,避免油路、气路出现介质渗漏问题。
从结构设计逻辑来看,这类零件采用外圆柱面配合内六角驱动的形式,首先是适配小空间的安装需求:很多阀块的安装面间距有限,外六角结构需要预留扳手的侧向转动空间,而内六角驱动只需要轴向插入六角扳手即可完成拧紧作业,在狭窄的阀组安装腔体内,这种结构能大幅降低安装操作的空间要求,哪怕是相邻孔位间距只有几毫米的密集阀块,也能顺利完成每个螺塞的装配。外圆柱面的设计则是为了配合密封件安装,通常这类螺塞的圆柱段会加工密封槽,搭配O型密封圈实现径向密封,相比端面密封的结构,径向密封的容错率更高,不需要严格控制端面的贴合平面度,哪怕安装面存在轻微的加工刀痕,只要密封圈压缩量达标,就能实现可靠的密封效果。
设计这类零件的三维模型时,首先要明确安装边界的约束条件:螺塞的外圆柱直径必须和待封堵的工艺孔保持间隙配合,通常配合公差选H8/g7即可,既保证装配时能顺利旋入,又不会因为间隙过大导致密封圈被挤入配合缝隙造成切损。内六角的尺寸设计需要匹配标准六角扳手的规格,六角孔的深度要保证扳手插入深度不小于六角对边尺寸的1.2倍,避免拧紧时出现扳手滑脱、内六角孔拧圆的问题,很多现场装配出现的螺塞损坏问题,本质都是建模时内六角孔深度预留不足,导致扳手啮合长度不够,大扭矩下出现孔口变形。螺塞头部的倒角设计也有实际工程意义,头部外圆做15度倒角,一方面是装配时能顺利导向进入螺纹孔,另一方面也能避免头部锐边割伤安装操作人员,同时在做表面发黑、镀锌处理时,倒角位置不会出现积液挂锌的问题,提升表面处理的成品率。
从实际应用的工况适配来看,这类螺塞通常用在16MPa以下的中低压液压系统、气动系统中,零件材质多选35号钢或者304不锈钢,根据输送介质的腐蚀性做对应选择:普通液压油工况用碳钢发黑处理即可,水基介质、弱腐蚀介质工况则选不锈钢材质。建模时需要注意螺纹段的收尾结构,螺纹尾部要做退刀槽设计,退刀槽的直径要略小于螺纹小径,保证螺纹能完全旋入安装孔,不会因为螺纹收尾的不完整牙型导致装配不到位,很多新手建模时容易忽略退刀槽的设计,加工出来的零件螺纹尾部有几牙不完整,装配时螺塞无法贴紧密封面,最终出现渗漏问题。
另外在做整机装配的干涉检查时,这类螺塞的头部突出高度是需要重点核对的尺寸,通常圆柱头的高度要控制在3-5毫米,既保证内六角孔有足够的深度,又不会因为头部突出过高和周边的管路、阀件产生干涉,在做集成阀块的三维布局时,往往需要先排布好各个阀件的位置,再反向确定每个工艺孔螺塞的头部高度,避免后期装配时出现空间冲突。螺塞的底部设计为平端面,和流道的末端贴合时不会产生流道死角,避免液压系统内出现介质滞留、积碳的问题,对于有清洁度要求的液压系统,这种平端面结构比带尖头的封堵零件更有优势,不会在流道末端产生容易留存杂质的楔形缝隙,能有效降低系统阀件卡滞的风险。
在做三维建模的细节处理时,内六角孔的底部要做应力释放的圆角处理,不要做成尖锐的直角,因为螺塞拧紧时六角孔的边角位置会出现应力集中,如果是尖角结构,大扭矩拧紧时容易出现孔口开裂的问题,通常在六角孔的每个棱边位置做0.2-0.5毫米的圆角,就能大幅提升零件的抗扭强度,不需要额外增加零件的整体尺寸就能满足扭矩要求。外圆柱面的密封槽位置要距离螺纹端面有足够的距离,保证密封圈进入安装孔后不会被螺纹牙型切伤,通常密封槽距离端面的距离要大于1.5倍的螺距,让密封圈在进入光孔段后再开始压缩,避免装配过程中密封圈被螺纹刮损导致密封失效。
