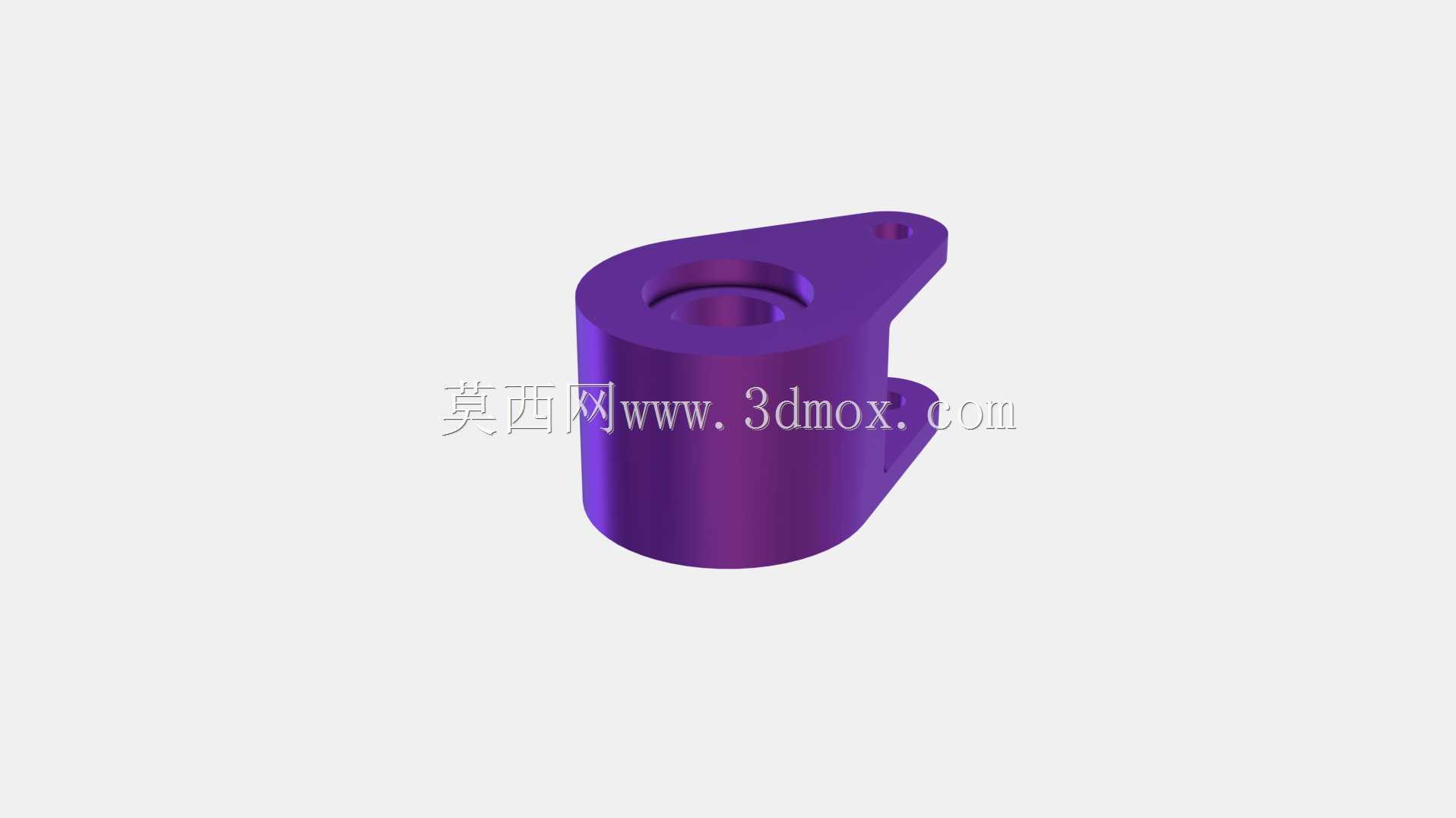

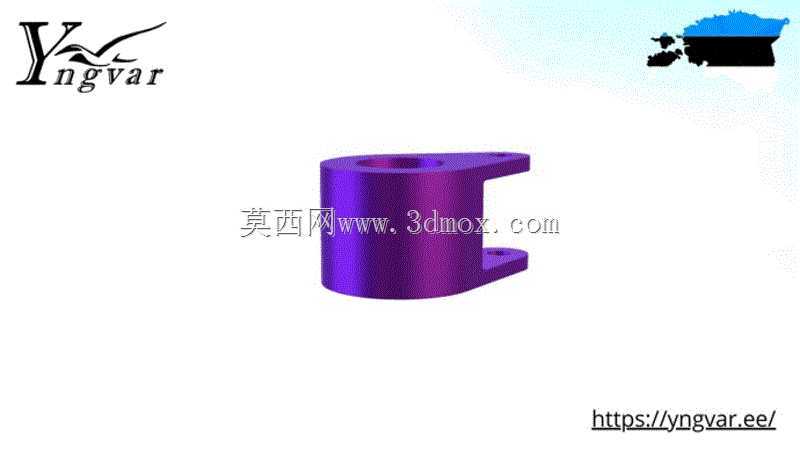

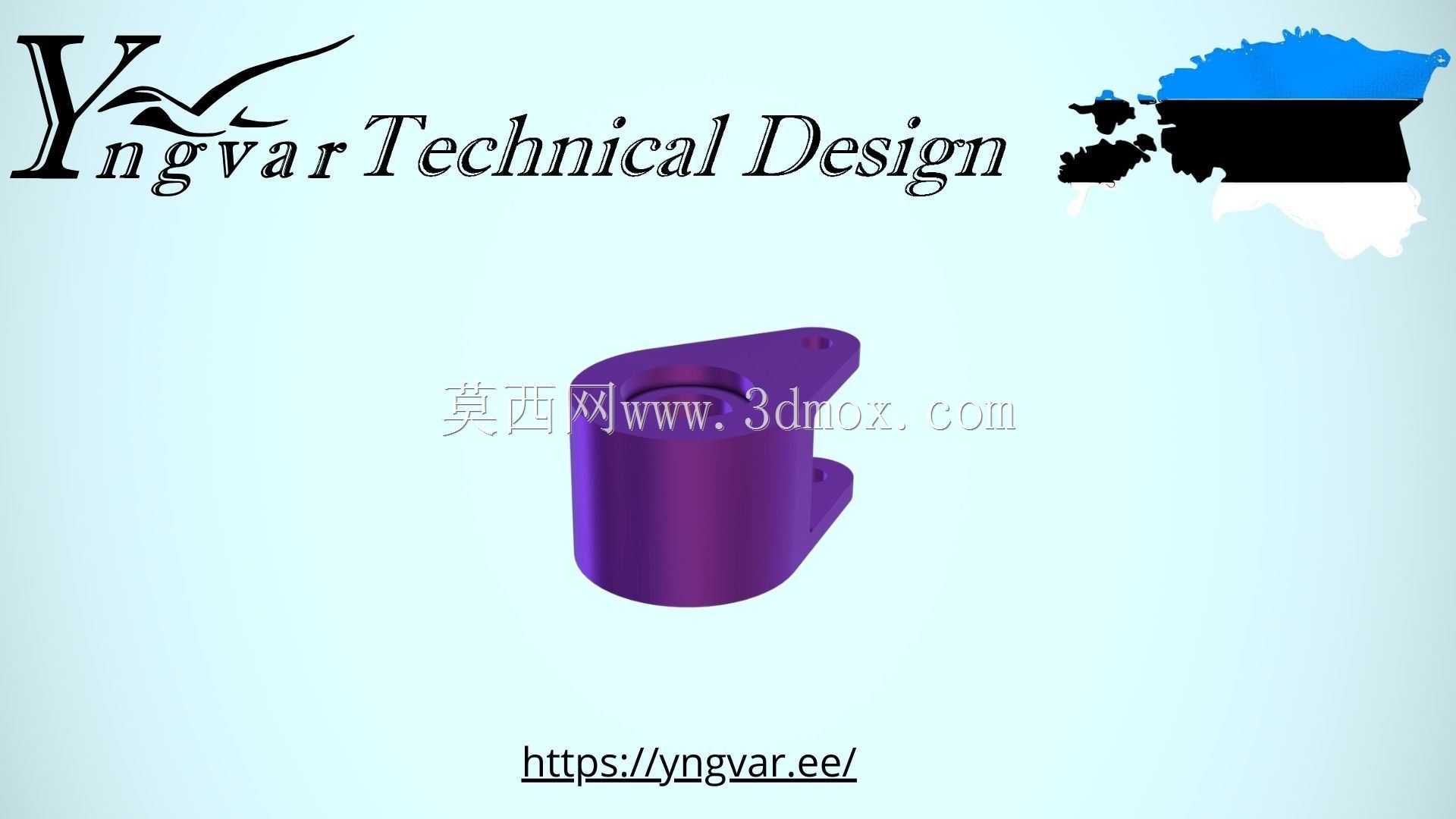

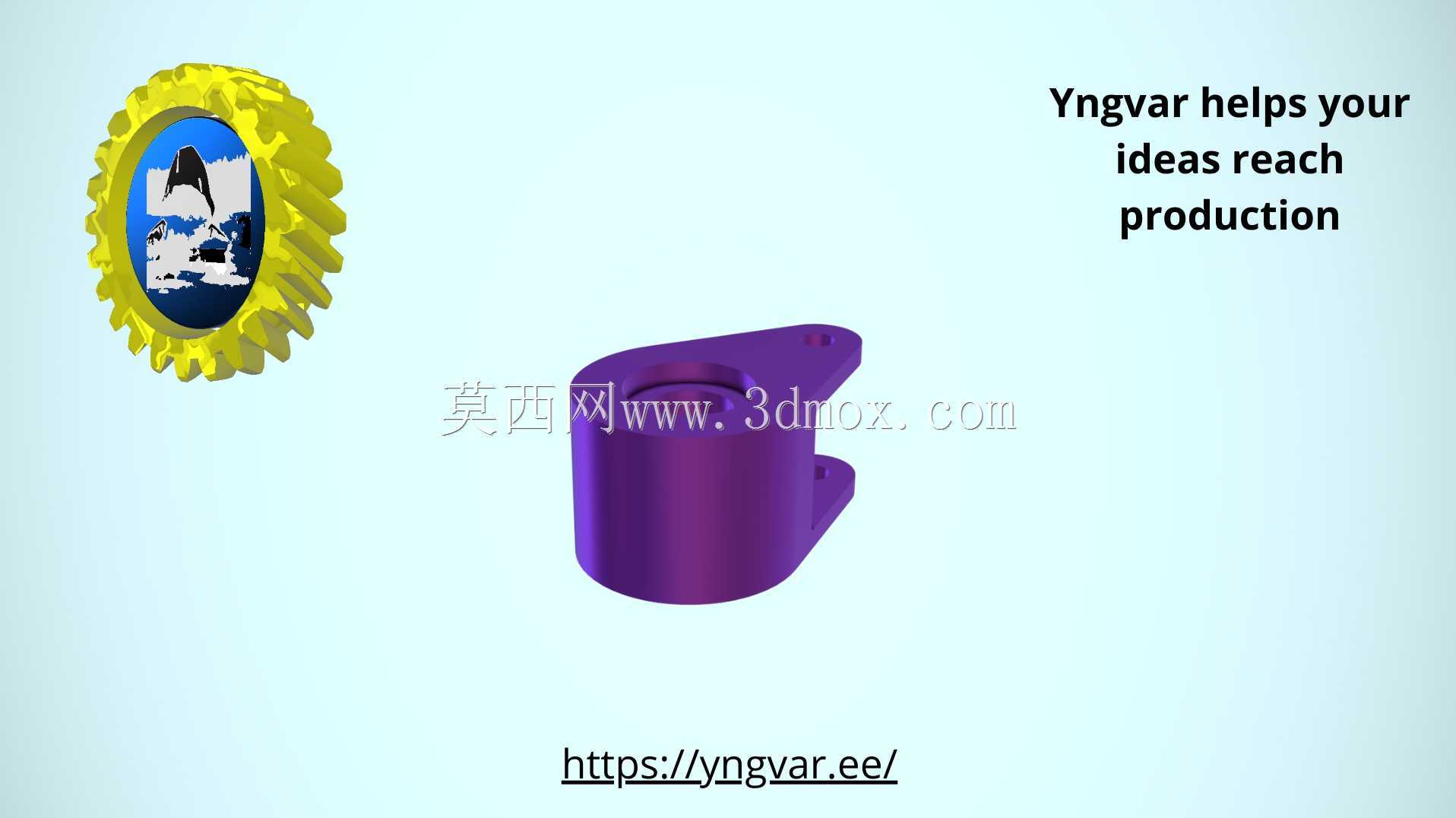

带叉耳安装座的紫色圆柱连接构件

　　日常做非标设备结构设计时，这类带单侧叉耳的圆柱连接构件出镜率其实很高，很多人建模时容易忽略安装边界的细节，最后装配时才发现干涉问题，这次拆解这个构件的设计逻辑，也给同行做同类结构时做个参考。先从实际应用场景说起，这类构件常被用在轻载连杆机构的铰接点位，比如小型自动化生产线的料道挡停摆臂转轴座、桌面级3D打印设备的运动副连接座、小型检测设备的翻盖铰接支撑，还有一些民用五金的折叠结构连接位，因为整体结构紧凑，不需要太大的安装空间，同时能提供稳定的铰接支撑，在载荷不大的往复摆动工况下适配性很强。

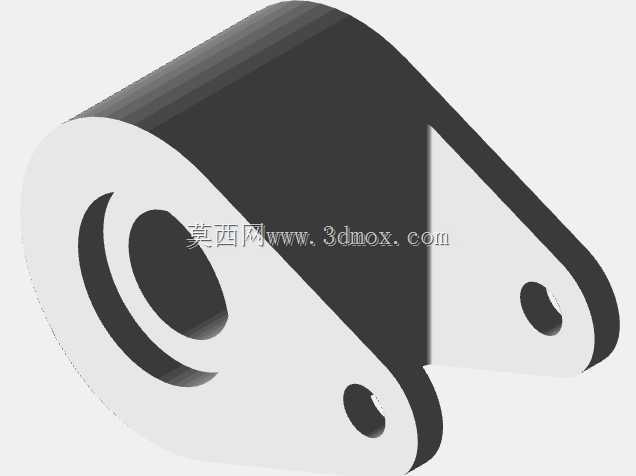

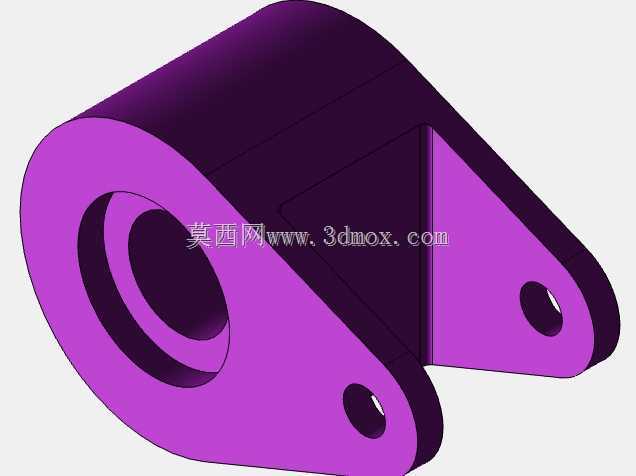

　　从功能特性来看，主体圆柱段是核心的承载基体，内部的轴向通孔是用来穿装铰接转轴或者固定螺栓的，孔的公差一般选H7级间隙配合，保证转轴转动时没有卡滞，同时不会因为间隙过大出现摆动窜动；单侧延伸出的平行双叉耳是用来连接外接摆臂的，两个耳片上的同轴通孔需要和圆柱基体的轴向孔保持垂直，垂直度公差要控制在0.02mm以内，不然穿装连接销的时候会出现别劲的情况，长期往复摆动很容易磨损销孔，缩短构件的使用寿命。叉耳的开口宽度要比外接摆臂的连接端厚度大0.2-0.3mm，预留出装配间隙，避免摆臂转动时和耳片侧面发生摩擦，同时耳片的厚度要根据实际承载来核算，一般轻载工况下耳片厚度取圆柱外径的1/4左右就能满足强度要求，不会出现受力断裂的问题。

　　设计思路上，这类构件优先考虑加工工艺性，如果是金属机加工件，圆柱基体和叉耳可以采用一体铣削成型，减少装配环节带来的累积误差，叉耳的根部要做R1-R2的圆角过渡，避免应力集中，因为往复摆动的载荷会在根部形成交变应力，直角过渡很容易出现疲劳裂纹；如果是采用3D打印制作的塑料样件，打印时要把圆柱轴线沿打印平台水平方向放置，减少层间受力的薄弱点，同时叉耳的孔位不需要额外加支撑，打印后简单去毛刺就能直接使用，能大幅缩短样件验证的周期。

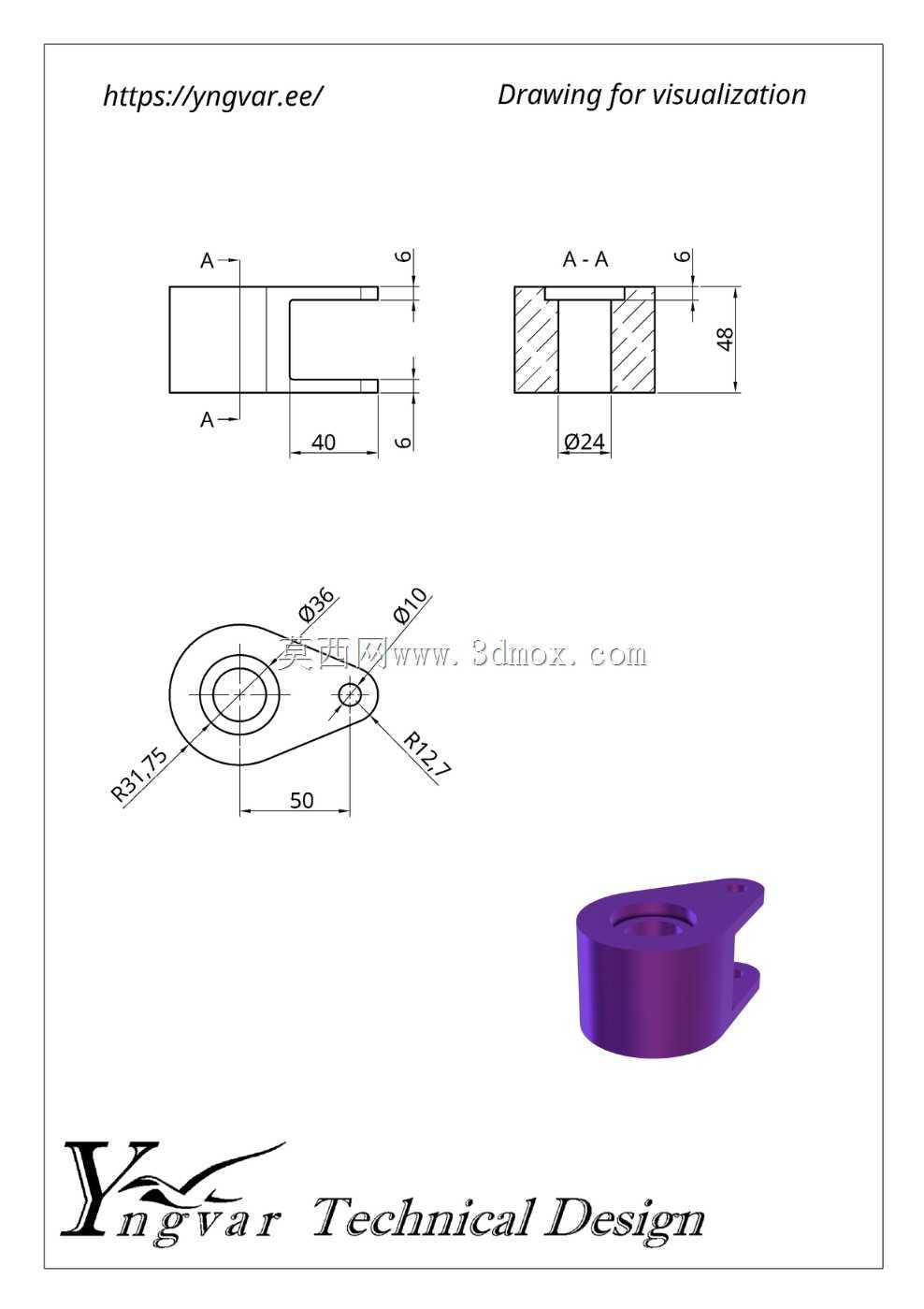

　　再说到外形尺寸和安装边界，这类构件的圆柱外径一般根据穿装的转轴直径来定，通常圆柱外径是转轴直径的2-2.5倍，保证基体有足够的壁厚承受径向载荷，圆柱的长度要比安装位的支撑宽度大1mm左右，两端预留出垫片或者卡簧的安装位置；叉耳的外伸长度要控制在圆柱外径的1.2倍以内，过长会形成悬臂结构，受力时弯矩过大容易导致耳片变形，叉耳上的连接孔中心到圆柱端面的距离要大于连接销的半径加2mm的装配余量，避免安装销钉时和圆柱基体发生干涉。安装时要注意，圆柱基体的固定端需要靠轴肩或者顶丝锁紧，防止构件工作时沿轴向窜动，叉耳和外接摆臂连接后，要手动摆动测试全程有没有卡滞点，确认转动顺畅后再锁紧固定销。另外这类构件如果用在有防尘要求的工况下，可以在叉耳的外侧加装防尘垫片，避免粉尘进入销孔磨损配合面，能有效延长构件的维护周期。很多新手设计这类结构时，容易把叉耳的同轴度公差放得太松，或者忽略根部的圆角过渡，导致样件做出来要么装不上，要么用几次就断裂，其实只要把安装边界的干涉检查做足，配合公差选得合理，这类简单的连接构件可靠性是非常高的，而且结构紧凑，占用的安装空间小，在很多轻载摆动机构里都能替代更复杂的连接组件，降低整体的制造成本。
