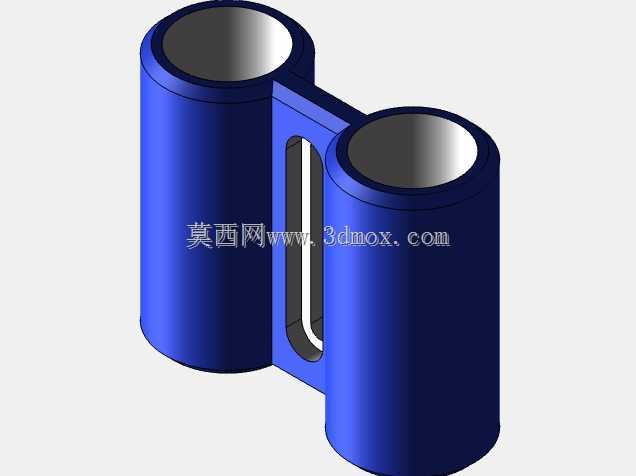

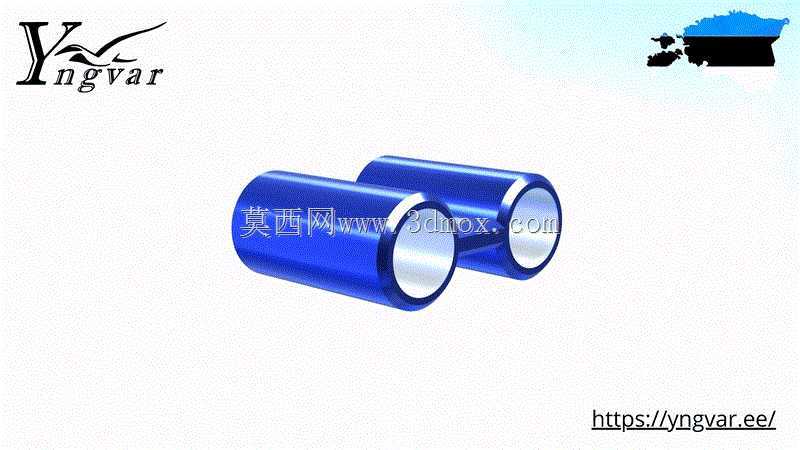

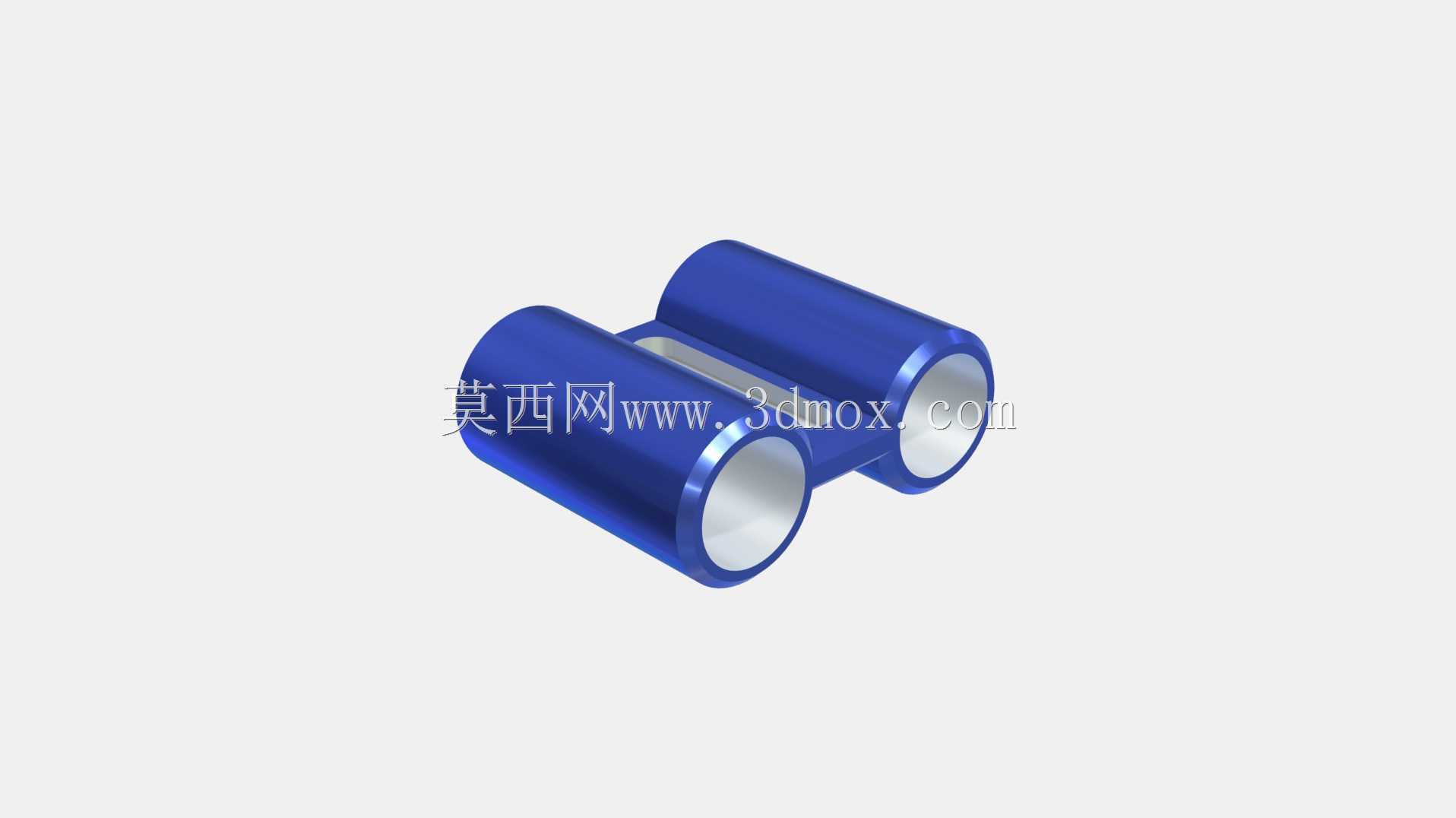

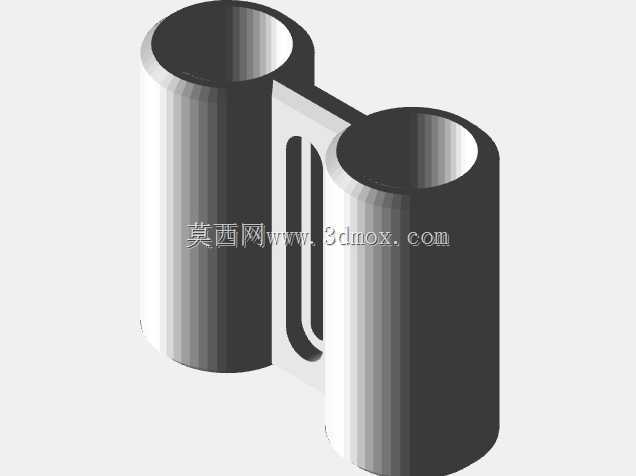

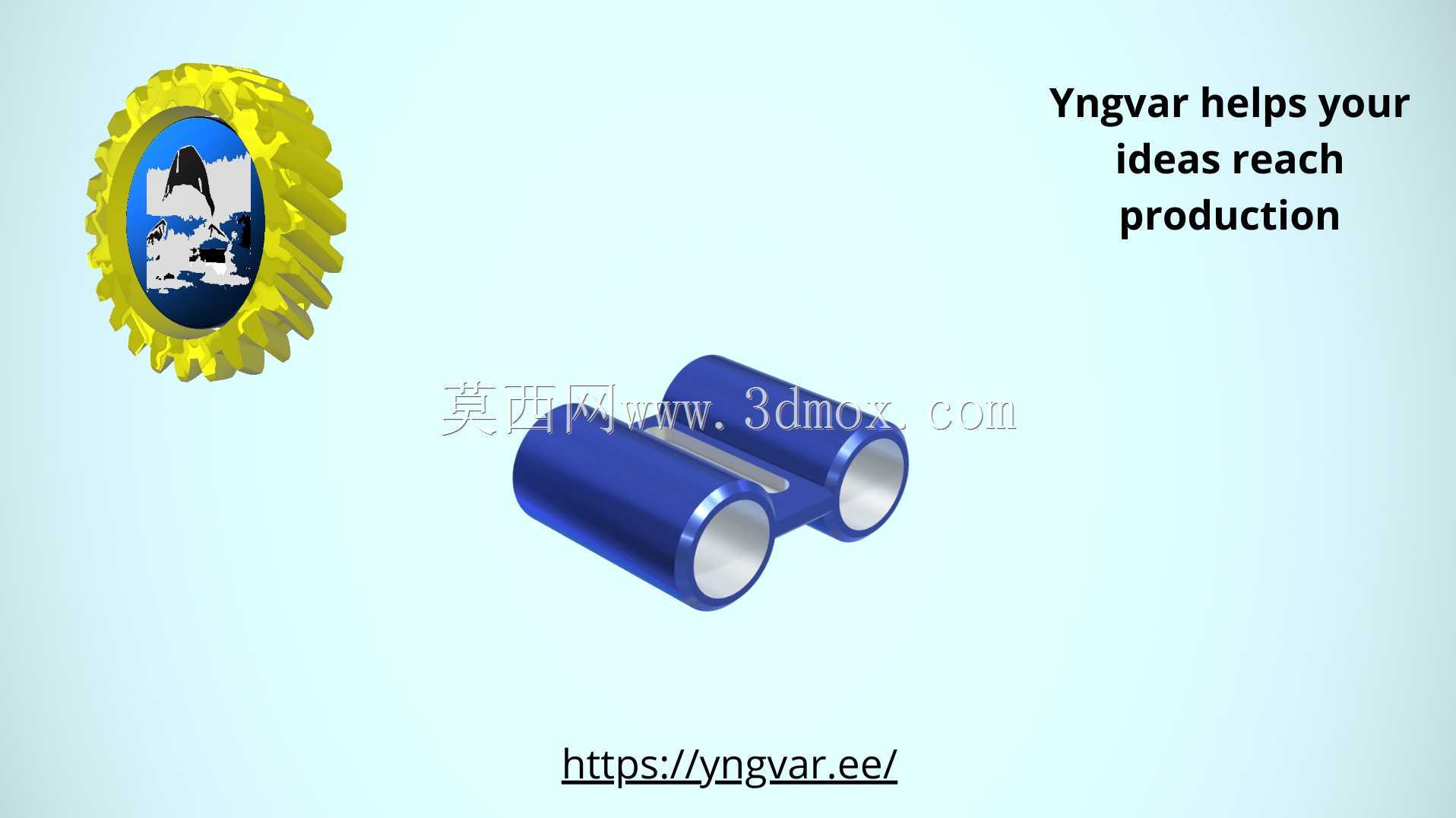

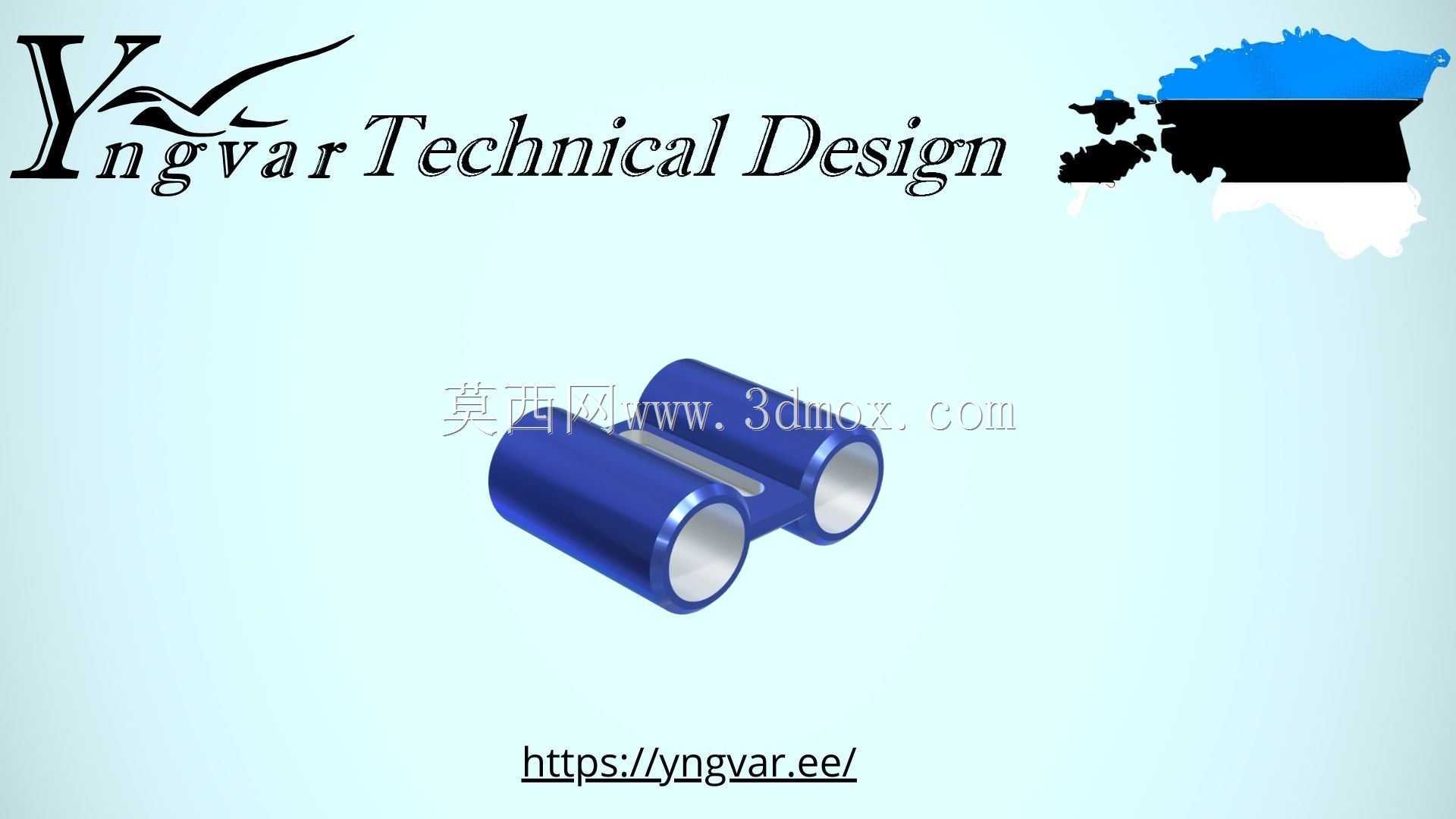

双筒式金属衬套结构三维设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892693
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计
  • 双筒式金属衬套结构三维设计

  这类双筒式金属衬套在常规机械传动结构里属于高频应用的支撑类零件,日常接触的输送线辊筒支撑、小型电机输出轴定位、工装夹具的导向定位端都能见到它的身影。从实际使用场景来看,它的核心作用是给回转类轴件提供径向支撑,同时隔绝轴件与安装基座的直接摩擦,避免基座本体出现磨损后整体更换的高成本问题,在轻载、中低速的传动工况下适配性极强,比如小型自动化设备的导杆滑动端、包装机械的辊轴安装位、3D打印设备的运动轴定位处,都可以选用这类结构的衬套做配套。

  从功能特性上看,双筒并排的结构设计,主要是为了适配双轴平行布置的安装空间,相比单独安装两个独立衬套,这种连体式结构能大幅降低安装时的同轴度调校工作量,两个衬套的内孔中心距在加工阶段就已经通过工装保证了精度,现场安装时只需要把整体嵌入基座的对应安装孔即可,不需要反复调整两个轴套的相对位置,能有效缩短装配工时。衬套的内壁做了高光洁度处理,粗糙度控制在Ra0.8以内,既可以和光轴直接配合做滑动摩擦副,也可以在内部镶嵌微型轴承做滚动支撑,外壁则采用了过渡配合的公差设计,压入基座安装孔后不会出现轴向窜动,不需要额外加装定位销做周向固定,适合批量装配的生产线使用。

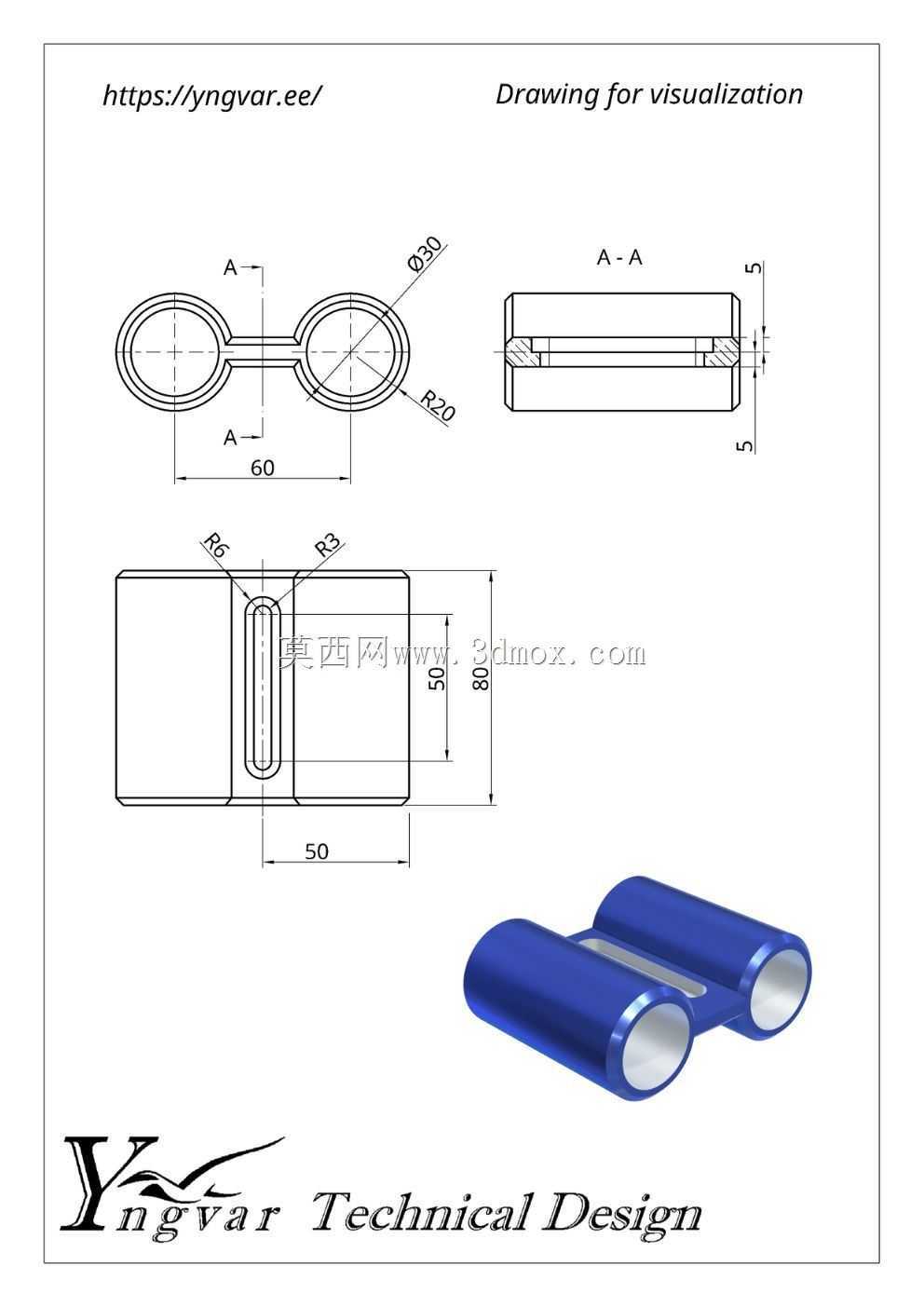

  设计这类零件的时候,首先要确认的是安装边界的尺寸约束:两个衬套的外圆直径要和基座的安装沉孔匹配,压入后衬套端面要和基座安装面齐平,不能出现突出或者凹陷过多的情况,避免影响轴端的其他零件装配。内孔的尺寸公差要根据配合的轴径来选定,如果是滑动配合场景,内孔公差选H7即可,保证轴件转动时的间隙均匀,不会出现卡滞;如果是用来镶嵌轴承,内孔公差要选J7,和轴承外圈形成过渡配合,避免轴承外圈在衬套内出现跑圈的问题。两个内孔的中心距公差要控制在±0.02mm以内,平行度公差不超过0.01mm/100mm,否则双轴安装后会出现别劲的情况,轻则增大转动阻力,重则会导致轴件弯曲变形、驱动电机过载烧毁。

  从结构细节来看,衬套的两端都做了小尺寸的倒角处理,外圆端的倒角是为了压入安装孔时起到导向作用,避免压装过程中刮伤基座的安装孔内壁,内孔端的倒角则是为了方便轴件插入装配,同时可以储存少量润滑脂,在初期运转时形成油膜,降低干摩擦带来的磨损。衬套的壁厚设计要兼顾强度和安装空间,常规轻载工况下壁厚不小于3mm即可满足强度要求,如果是冲击载荷较大的场景,壁厚要适当增加到5mm以上,同时可以在外壁增加滚花结构,提升和基座安装孔的结合力,避免长期受冲击后出现衬套松动移位的问题。

  实际选型应用的时候,还要考虑使用环境的影响,如果是在有粉尘、切削液的工况下使用,衬套的材质可以选用轴承钢做淬火处理,硬度达到HRC58-62,耐磨性能会大幅提升;如果是在有腐蚀的环境下使用,可以换成不锈钢材质做钝化处理,避免锈蚀导致内孔粗糙度下降、摩擦阻力增大。另外这类连体双衬套的结构,相比两个独立衬套,整体的刚性更好,在受到径向载荷的时候,两个衬套的受力可以通过连体部分分散传递,不会出现单个衬套受力过大导致变形的问题,在空间受限的双轴支撑场景下,这种结构的适配性远高于独立安装的分体式衬套。建模过程中要注意两个内孔的同轴度、中心距的参数关联,修改尺寸的时候要保证两个衬套的参数同步更新,避免出现尺寸错配导致后续加工出废品,同时要预留好压装时的工艺余量,外圆尺寸的公差要根据基座的材质做微调,比如铝合金基座的热膨胀系数较大,压装时的过盈量要比钢制基座略小,避免温度变化后衬套出现松动。
