无人机用微型燃气轮机转子结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892689
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计
  • 无人机用微型燃气轮机转子结构设计

  在小型无人机动力系统的选型与结构设计环节,微型燃气轮机凭借功重比高、振动水平低、燃料适应性强的特点,逐渐成为中小型长航时无人机、高速靶机动力方案的重要分支,本次呈现的转子组件是整套微型燃气轮机的核心运动部件,直接决定整机的运转稳定性与动力输出效率。从实际应用场景来看,这类微型燃机转子适配起飞重量在10-25kg区间的小型涡喷动力无人机,可覆盖航测、环境巡查、高速靶标等多种作业场景,相比同功率等级的活塞式发动机,其运转时的往复惯性力几乎为零,整机振动幅值可控制在0.2g以内,能大幅降低机载精密传感器的减振设计难度,避免成像、测绘类载荷因振动出现数据偏差。

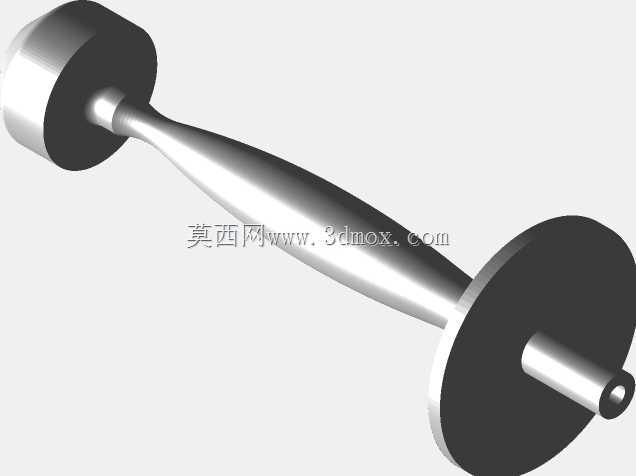

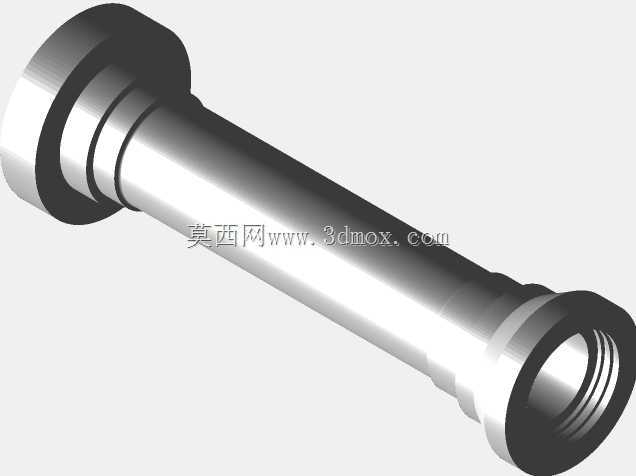

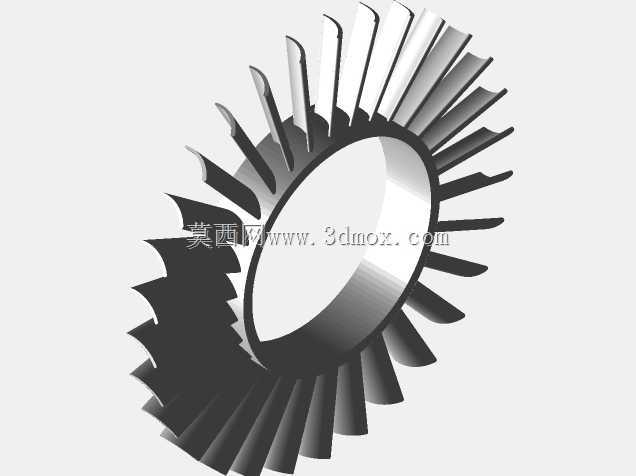

  从结构功能特性来看,该转子组件整合了压气机叶轮连接端、主轴段、涡轮盘安装位三个核心功能段,整体采用一体化阶梯轴设计思路,减少了传统分体式轴系的连接法兰与紧固件数量,从根源上降低了高转速下连接件松动、轴系动平衡超差的风险。两端的盘类安装位分别对应压气机端与涡轮端,其中压气机端轴径设计为6mm,采用过盈配合加端面定位销的方式与离心式压气机叶轮连接,可传递最高1.2N·m的驱动扭矩;涡轮端轴径为8mm,适配径向式涡轮轮盘的安装孔位,配合高温防松垫圈实现120000rpm转速下的可靠锁紧,避免高温工况下材料蠕变导致的连接失效。主轴中段采用变截面流线型设计,并非简单的等直径圆柱结构,这种设计一方面可以优化轴系的临界转速分布,让一阶临界转速高于额定工作转速的1.2倍,确保工作转速区间内无共振风险;另一方面可以减少轴系表面的气流扰动,降低压气机腔与涡轮腔之间的漏气损失,提升整机的循环效率。

  从设计思路的落地细节来看,整个转子的设计全程围绕高转速工况下的可靠性展开,所有轴肩位置均设计了R0.5-R1mm的过渡圆角,避免直角台阶处的应力集中,经有限元校核,在最高工作转速下,轴肩位置的最大等效应力为187MPa,远低于所选高温合金材料的屈服强度,安全系数达到2.3以上,可满足长时间连续运转的强度要求。两端的轴颈位置分别对应前、后两个高速滚动轴承的安装位,轴颈表面粗糙度设计为Ra0.8,圆柱度公差控制在0.002mm以内,确保轴承内圈与轴颈的配合精度,减少轴承运转时的打滑与磨损,延长轴承的维护周期。转子的整体动平衡精度设计为G0.4级,在完成所有零件装配后需进行高低速两阶动平衡校正,残余不平衡量控制在0.05g·mm以内,避免高转速下出现轴系涡动,损坏轴承与机匣部件。

  从安装边界与尺寸配合来看,该转子组件的总长度为72mm,最大外圆直径为22mm(即涡轮盘安装位的轴肩直径),安装时需保证前轴承支点与后轴承支点的跨距为48mm,这个跨距是经过轴系刚度校核后确定的最优值,既可以保证轴系的抗弯刚度,减少运转时的轴端挠度,又能控制整机的轴向尺寸,适配微型燃机紧凑的机匣内部空间。压气机端轴伸长度为8mm,涡轮端轴伸长度为10mm,安装时叶轮与轮盘的端面需与轴肩完全贴合,端面跳动公差控制在0.01mm以内,避免叶轮旋转时出现端面偏摆,导致压气机效率下降或涡轮端出现碰磨故障。轴系的轴向定位采用一端固定一端游动的轴承配置方案,固定端设置在压气机侧,可承受转子运转时的轴向气动推力,游动端设置在涡轮侧,可补偿高温工况下主轴的热伸长量,避免轴承因轴向附加载荷出现提前失效。

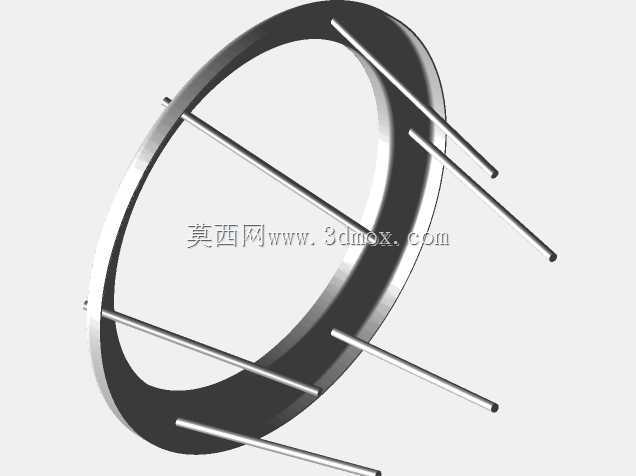

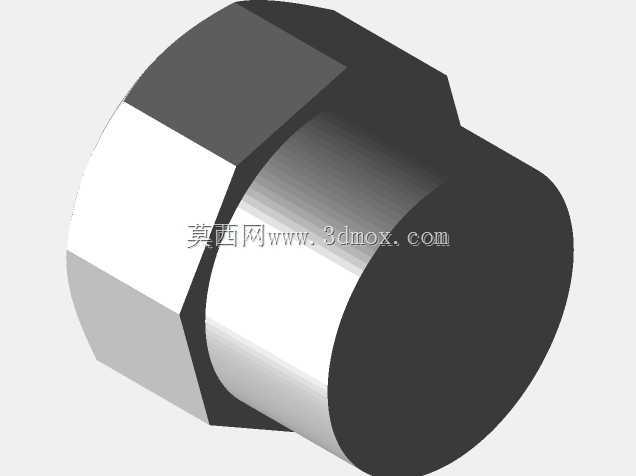

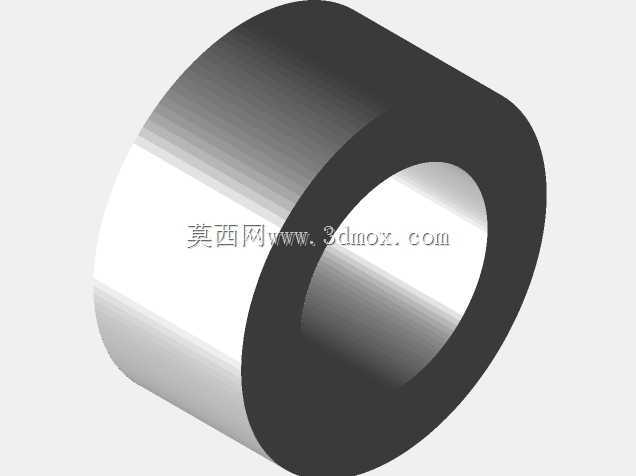

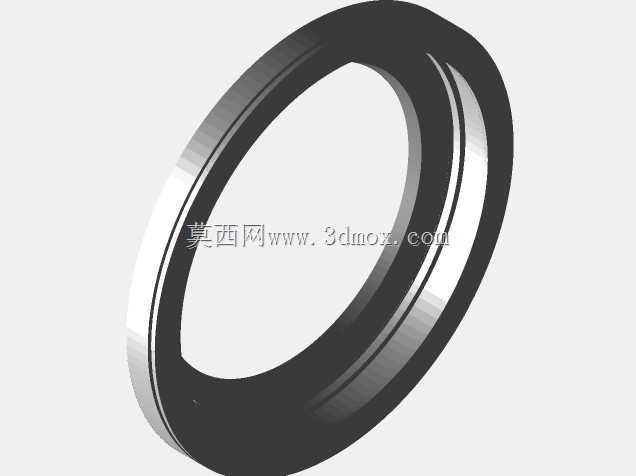

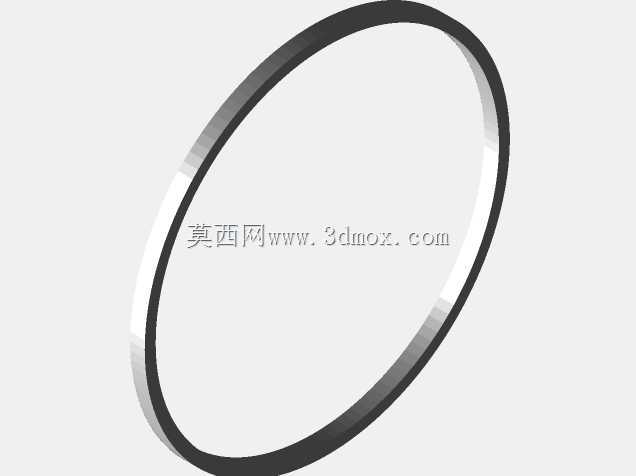

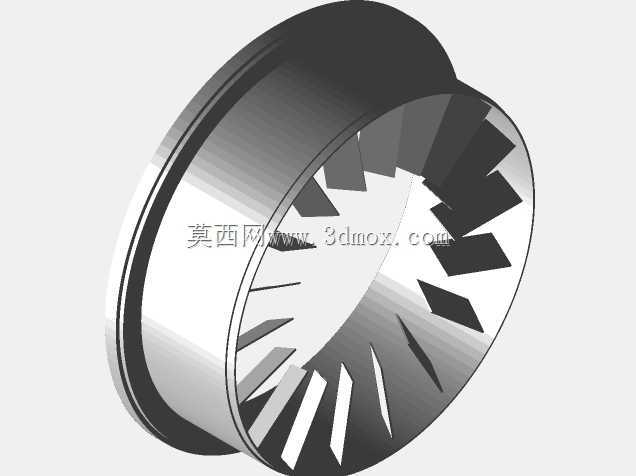

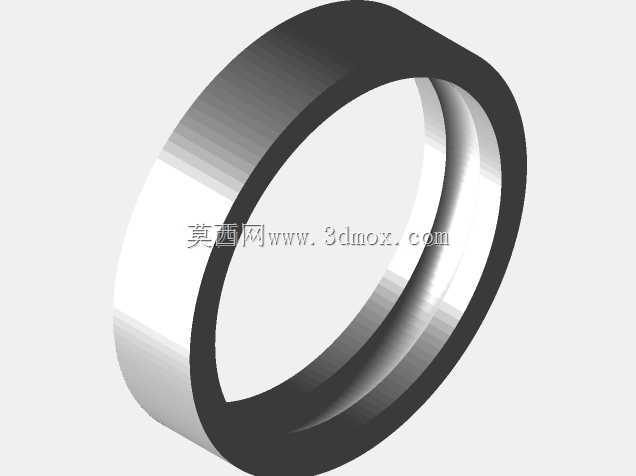

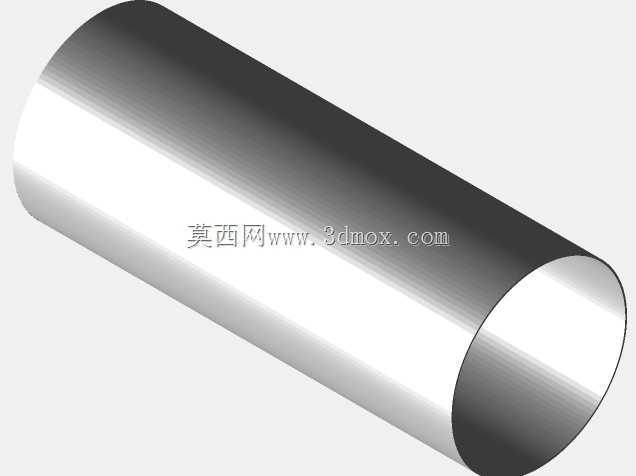

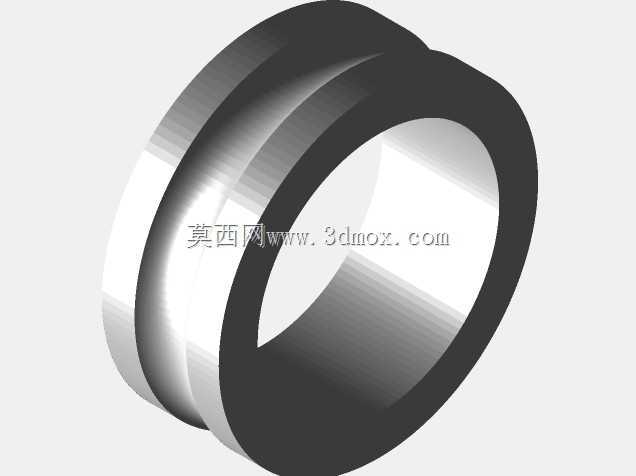

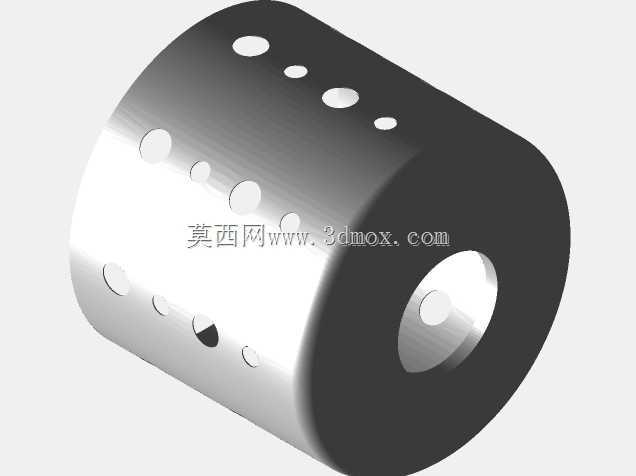

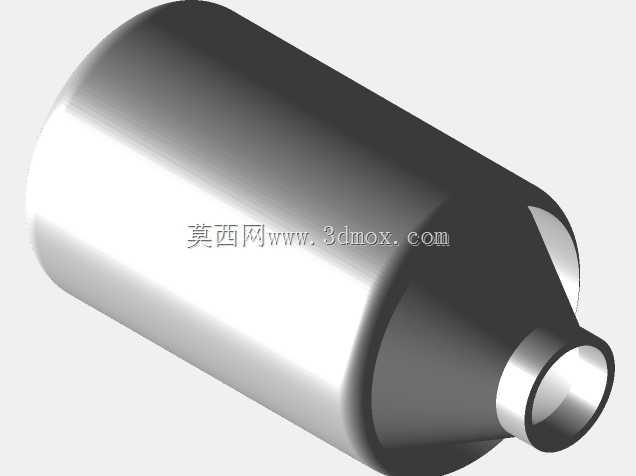

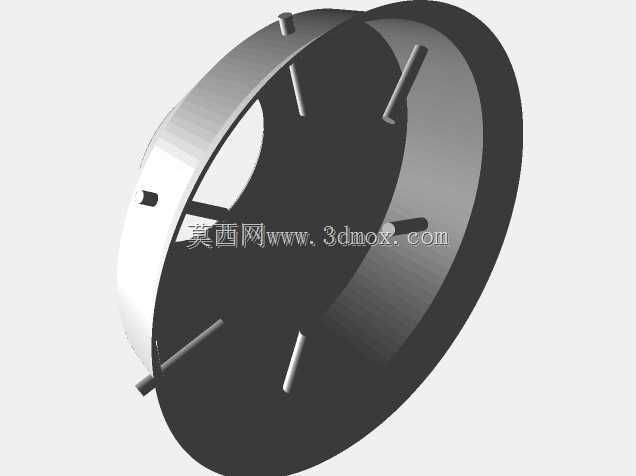

  在实际装配与调试环节,该转子组件需与对应的密封件、轴承、机匣腔体配合安装,主轴与密封件的配合间隙设计为0.1-0.15mm,既可以减少压缩空气与高温燃气的泄漏,又能避免主轴与密封件出现干摩擦,导致局部温升过高。整套转子的所有零件拆分后共包含57个独立零部件,覆盖了轴体、定位销、锁紧垫片、平衡配重块等所有装配所需的细节结构,每个零件的尺寸公差、形位公差都按照航空动力部件的设计标准进行标注,可直接用于零部件的加工生产与装配调试,也可作为微型燃机设计教学、无人机动力系统方案验证的三维参考模型,帮助结构设计人员快速理解微型涡喷发动机转子系统的设计逻辑与配合要求,缩短相关产品的研发周期。
