ESP32旋转POV视觉显示装置结构设计

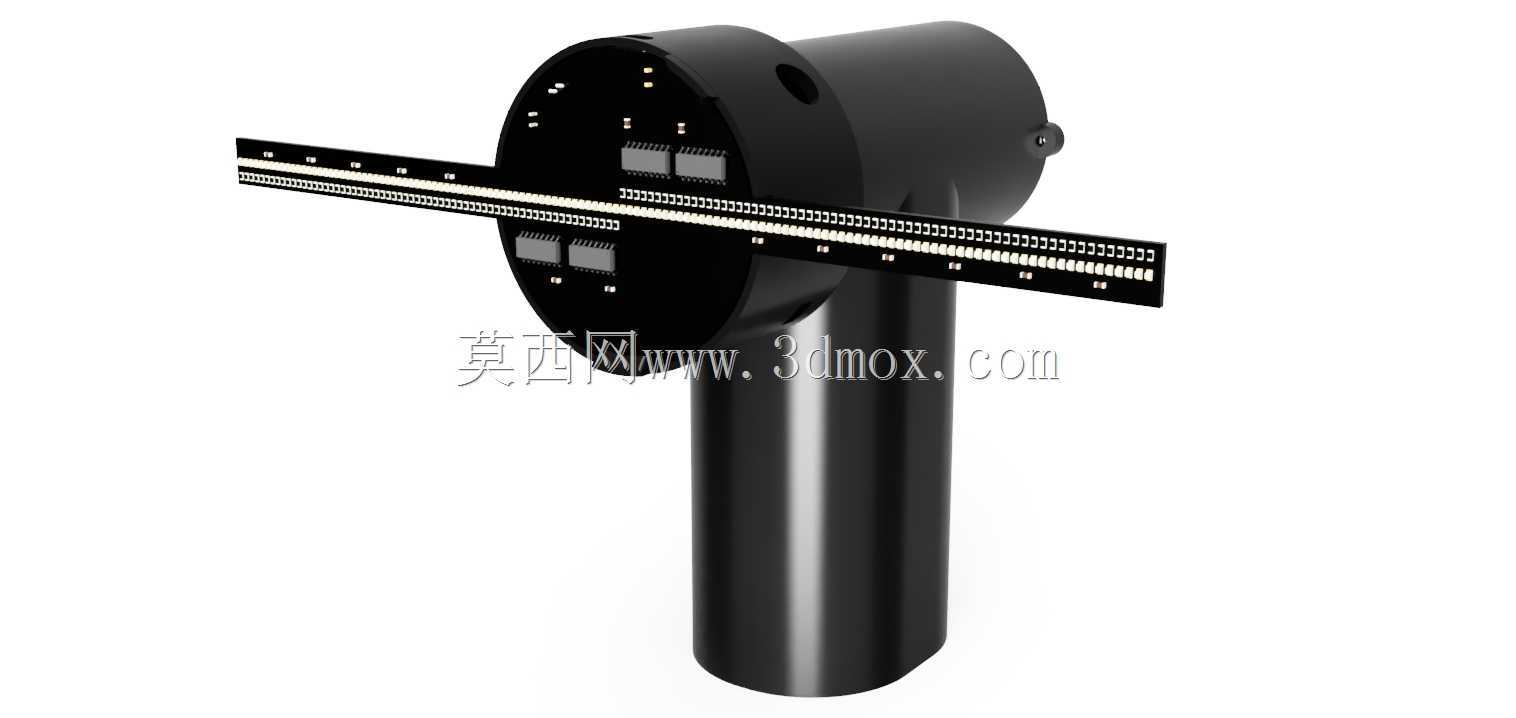

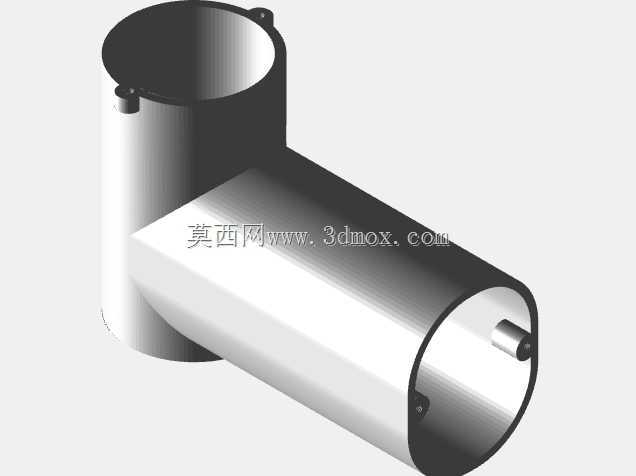

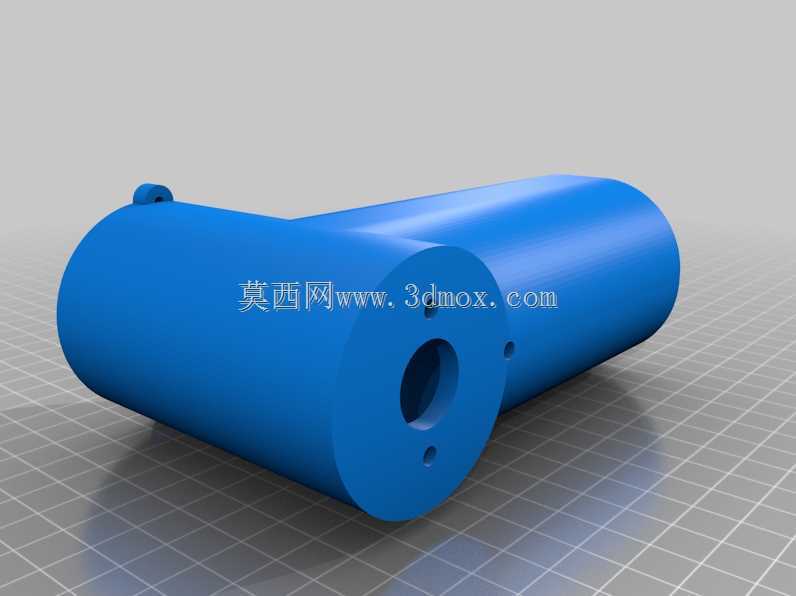

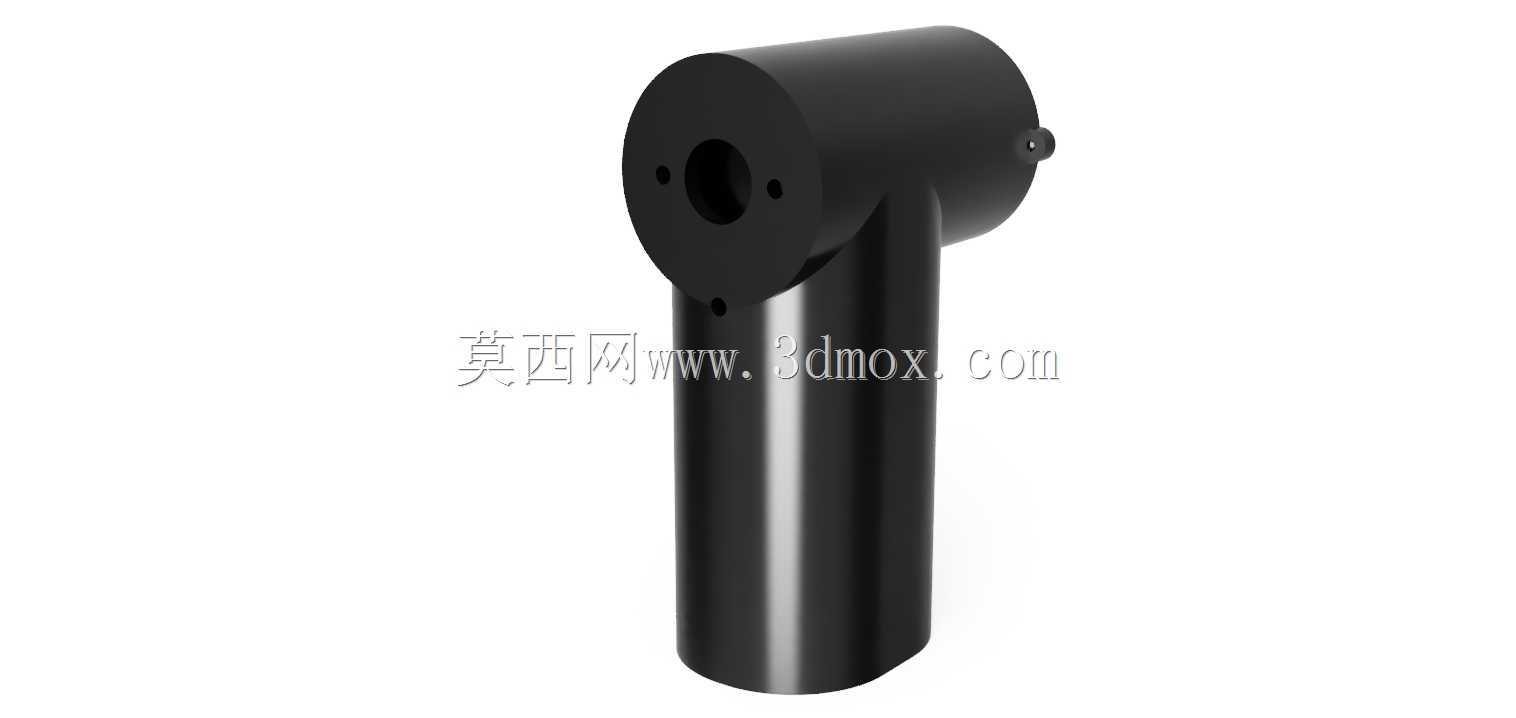

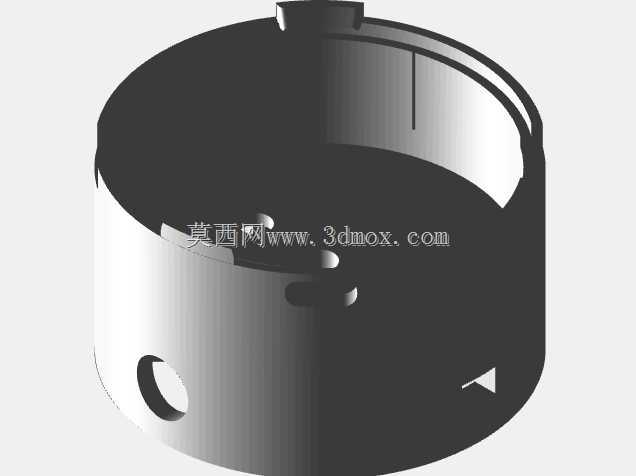

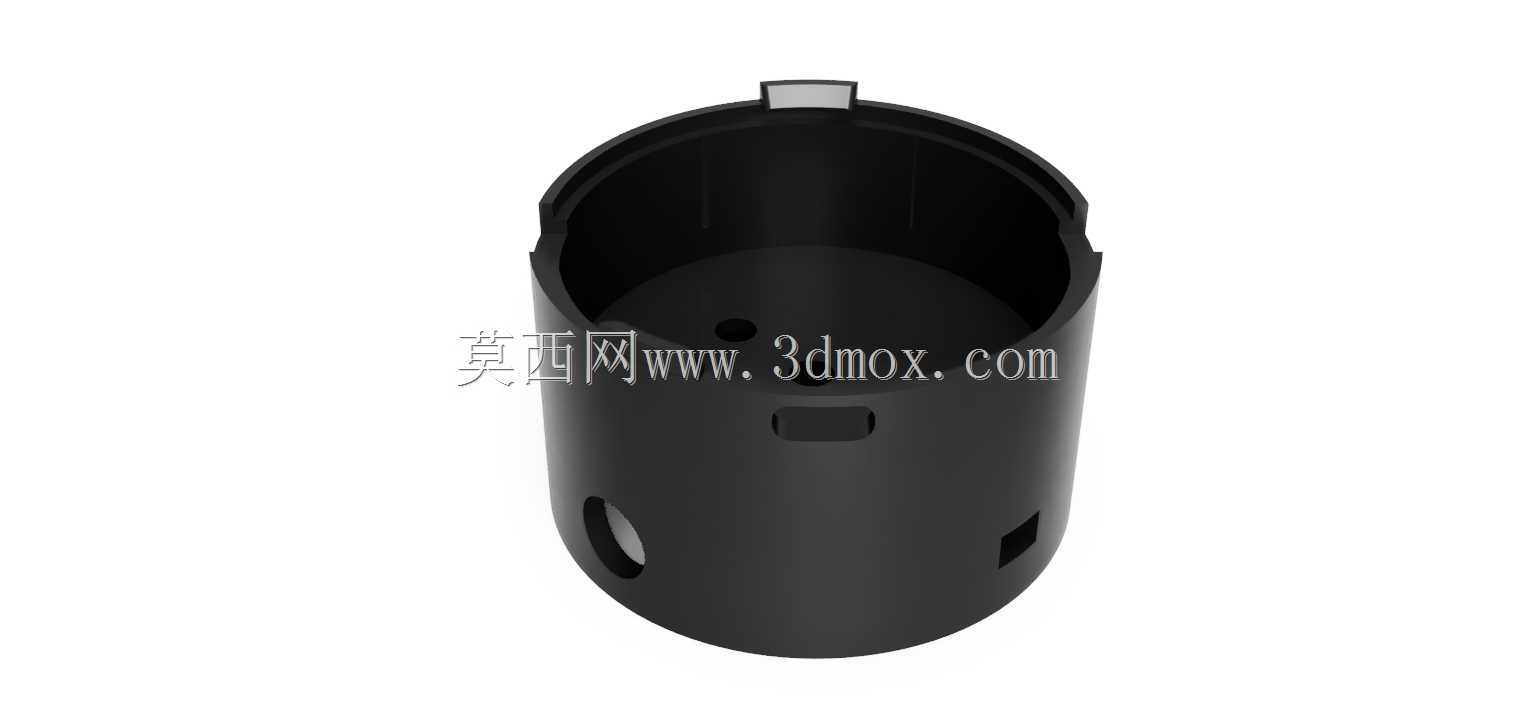

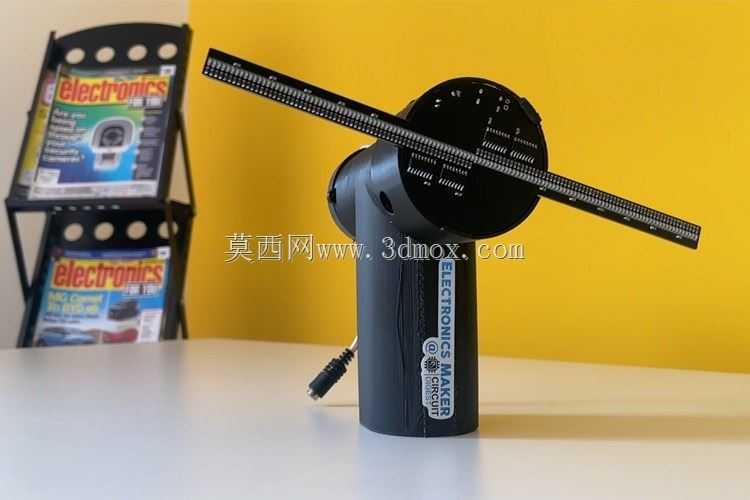

　　这款基于ESP32打造的旋转式POV显示装置，在小型创意展示、教学实验演示、桌面趣味交互场景中有着极高的适配性，不同于常规固定点阵显示屏，它依靠人眼视觉暂留效应实现成像，整体结构紧凑，手持立式的形态无需复杂安装固定，放置在平整桌面即可稳定运行。从结构设计逻辑来看，装置核心分为手持基座、旋转驱动部、LED灯条三个核心模块，手持基座采用圆柱型壳体设计，内部预留了主控板、供电模块的安装空间，壳体侧面预留供电接口开孔，底部做了平面切边处理，放置时不会发生滚动偏移，基座与旋转部的衔接处做了轴承安装位的公差匹配，保证高速旋转时的同轴度，避免出现偏心抖动的问题。

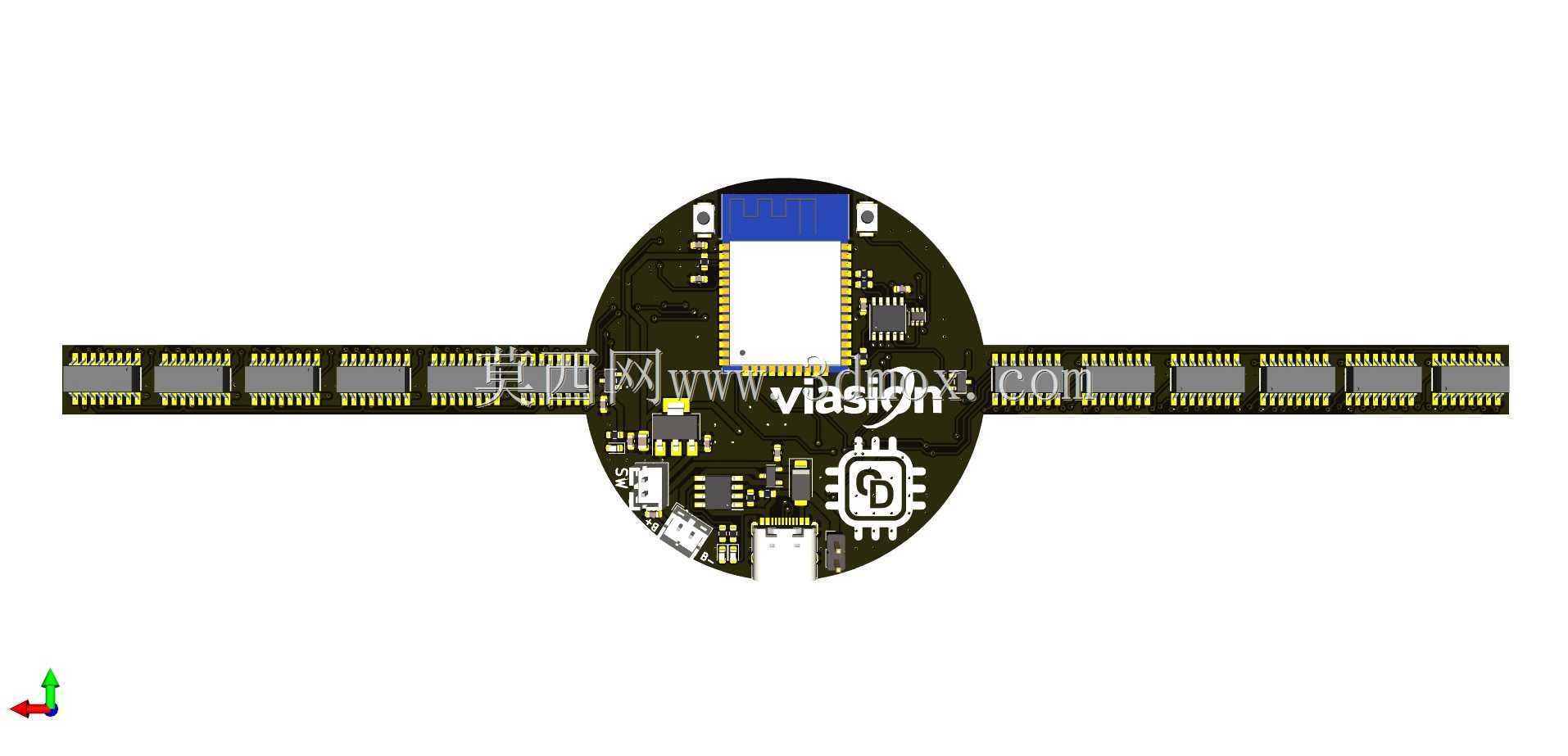

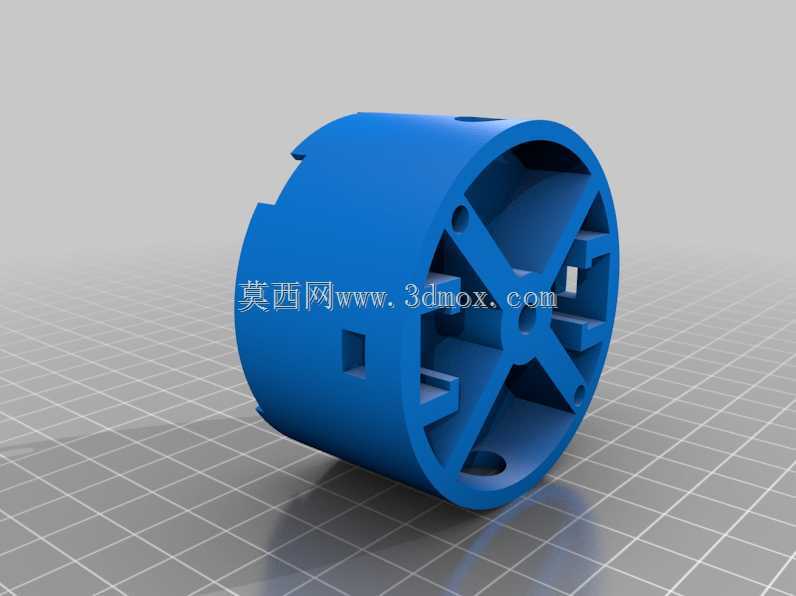

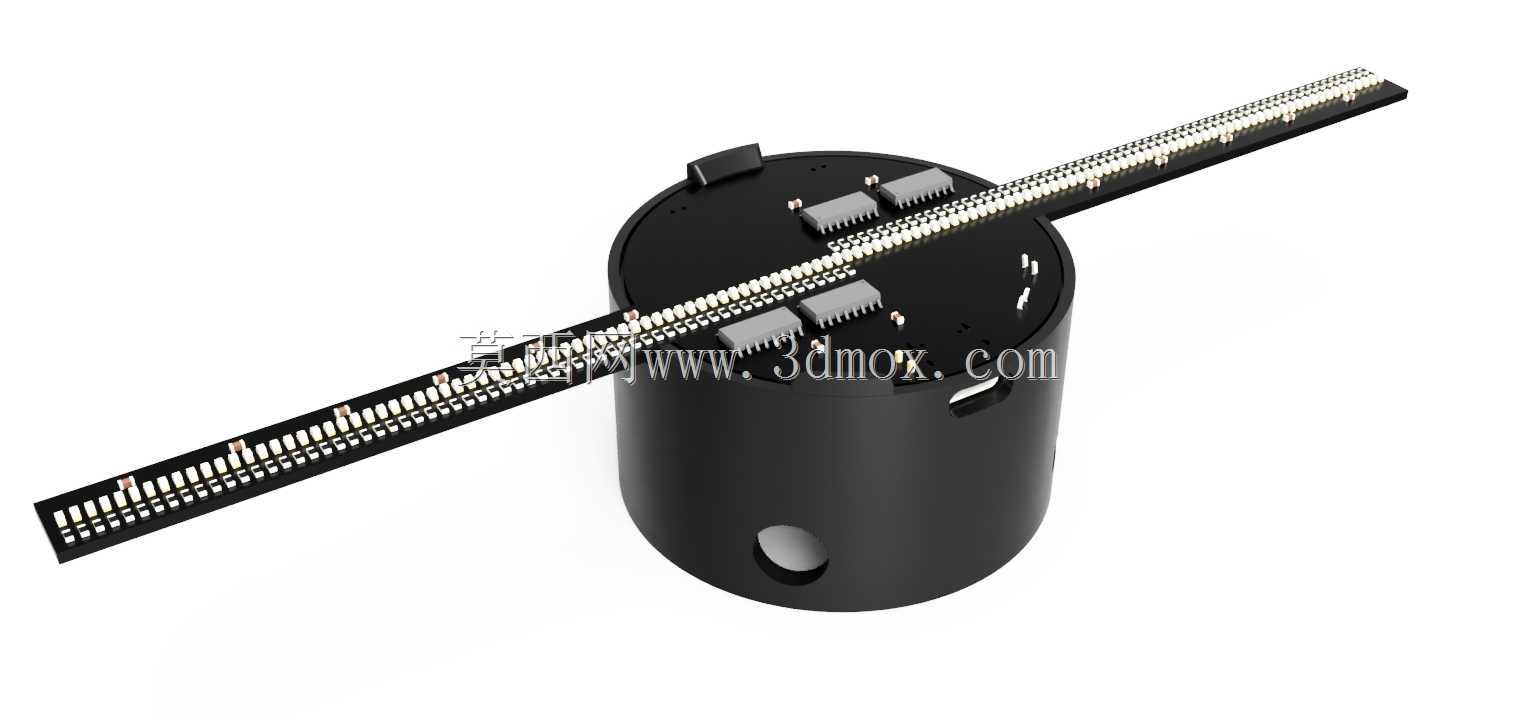

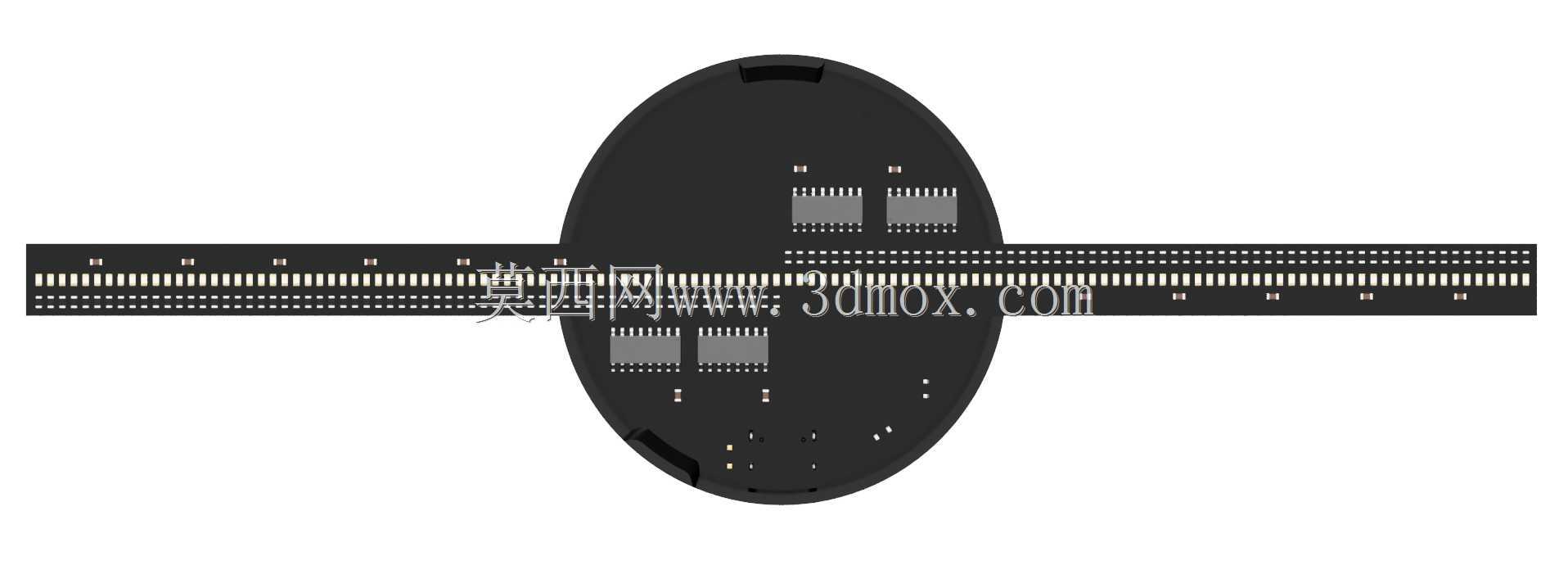

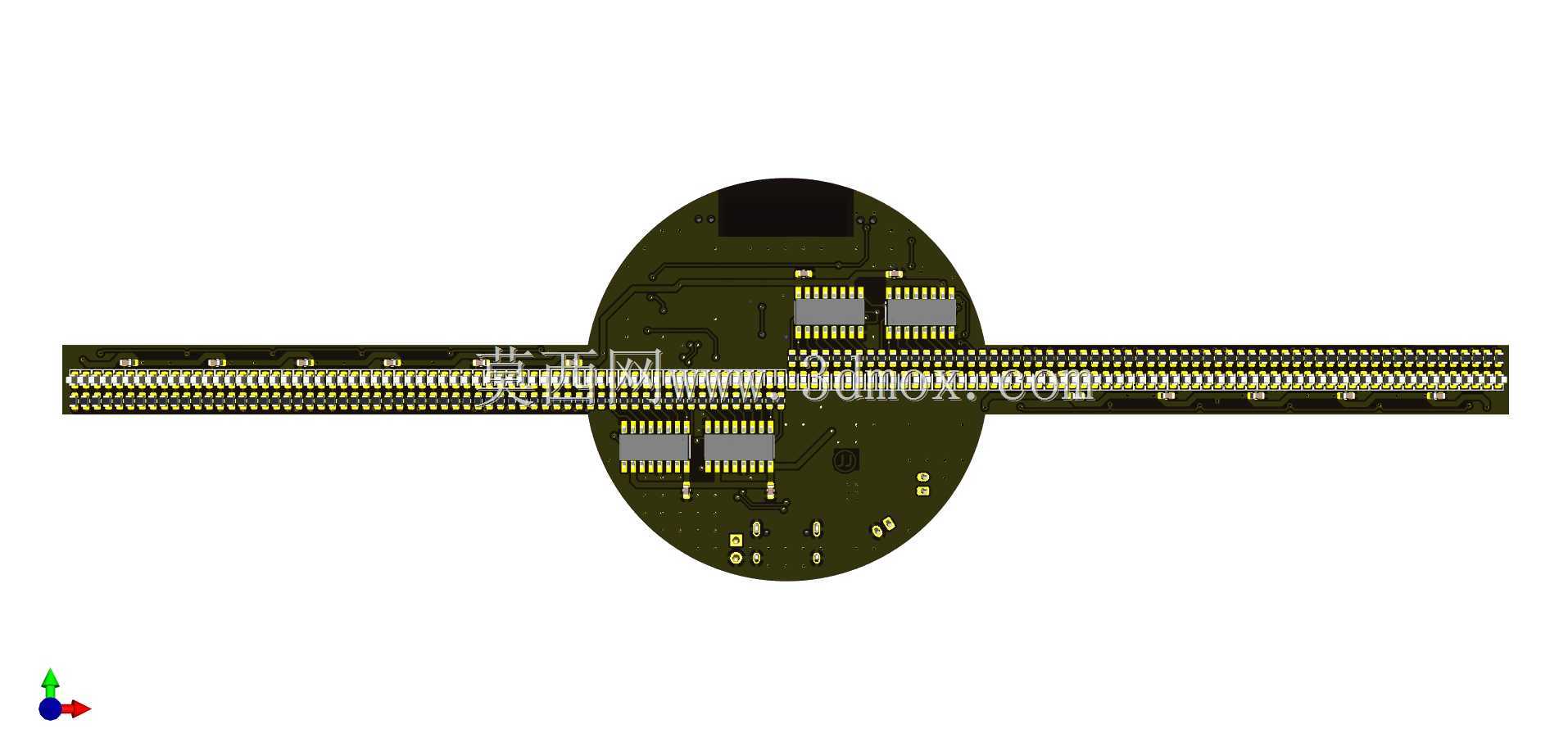

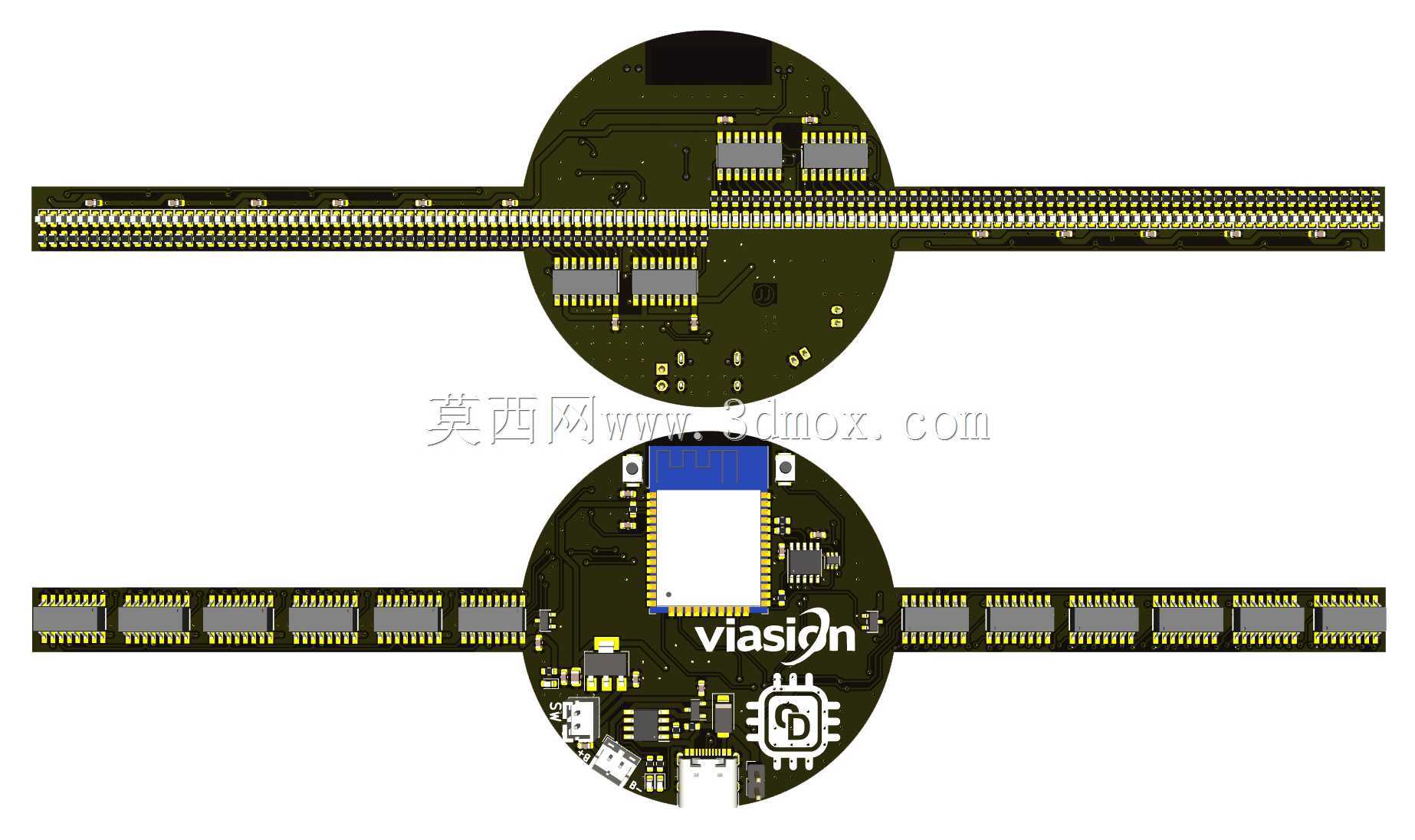

　　旋转部的圆形端盖是结构设计的关键，既要承载交叉布置的两条LED灯条，还要内置旋转供电的导电滑环结构，端盖表面做了等距的定位孔位，对应灯条上的LED像素点安装位置，保证每颗LED的排布角度精准，交叉布置的双灯条设计相比单灯条结构，能在相同转速下提升一倍的成像刷新率，降低画面闪烁感。LED灯条采用薄型PCB结构设计，边缘做了圆弧倒角处理，避免高速旋转时产生风噪或者剐蹭风险，灯条上的128个像素点严格按照等距排布，每一个像素点的位置公差控制在0.1mm以内，保证成像时不会出现像素错位、画面扭曲的问题。

　　从安装边界来看，装置整体高度控制在180mm左右，旋转展开后的最大直径为320mm，日常使用时只需要预留直径350mm的圆形无遮挡空间即可，不需要额外的固定支架，供电采用常规DC5V接口，适配普通手机充电器或者移动电源即可驱动，对使用场景的供电条件没有特殊要求。在功能实现层面，装置通过74HC595移位寄存器来控制每一颗LED的亮灭时序，配合旋转位置的霍尔传感器定位，能够精准匹配每一个角度位置的像素点亮状态，最终在旋转平面上形成稳定的图像或动画显示效果，配套的图像转换工具可以将常规位图转换为对应的数组代码，单幅图像仅占用2Kb左右的存储空间，不需要外挂大容量存储芯片，就能实现多幅图像的轮播显示，大幅简化了硬件电路的设计复杂度。

　　从结构可靠性角度考虑，旋转部分的所有元器件都做了对称配重设计，灯条两端的重量差控制在0.5g以内，长时间高速旋转也不会出现基座晃动的问题，基座内部的主控板与旋转部分的通讯采用非接触式的信号传输，避免了有线连接在旋转时出现线材缠绕断裂的问题，壳体表面的标识开孔位置精准，不会影响内部元器件的散热，连续运行数小时也不会出现过热宕机的情况。对于三维建模从业者而言，这款装置的结构设计有很多可参考的细节，比如旋转件的配重平衡设计、薄壁壳体的卡扣连接结构、导电滑环的安装位公差匹配、PCB与结构件的定位方式，都可以迁移到其他小型旋转类电子装置的设计中，尤其是在做创意展示类装置的结构设计时，这种兼顾功能实现与外观简洁性的设计思路，能够有效减少后期打样调试的迭代次数，避免出现结构干涉、旋转抖动、安装不便等常见问题。在实际教学场景中，这款装置可以作为嵌入式开发、结构设计结合的实训案例，学生可以通过调整灯条长度、像素点数量、旋转转速来验证不同参数下的POV成像效果，也可以在现有结构基础上拓展蓝牙控制、温湿度数据显示等功能，结构上预留的拓展空间也支持加装额外的传感器模块，不需要对原有壳体做大规模修改就能实现功能升级。
