1.3英寸ST7789驱动IPS显示模组

　　做嵌入式硬件结构设计快十年，经手的小尺寸显示模组没有上百也有八十，这款1.3英寸、分辨率240×240的IPS显示模组，是最近做手持检测设备选型时反复核对过结构边界的型号。先从实际应用场景说，这类小尺寸方屏现在用得比早年的12864点阵屏广太多，便携测温仪、迷你手持示波器、小型桌面状态提示终端、可穿戴工业数据采集终端、甚至是定制化的机械键盘状态副屏，都会优先选这个尺寸的模组——毕竟240×240的方形分辨率，既能放下简单的波形曲线、数值参数，也能显示简单的图标提示，不会像长条屏那样纵向空间局促，也不会像2英寸以上的屏那样挤占手持设备的握持空间。

　　说回实际用途，这款用ST7789驱动的IPS屏，核心优势是可视角度比早年的TN屏好太多，工业现场操作人员不管是站在设备正前方还是侧方45度角，都能清晰看清屏幕上显示的参数，不会出现TN屏侧看发灰、色彩偏移看不清数值的问题，这点在车间现场的手持设备上尤其重要，很多时候操作人员戴着手套，不会特意把设备举到正对视线的角度，侧视可读性直接影响操作效率。

　　从功能特性上拆解，这款模组采用FPC软排线引出接口，排线做了弯折避让设计，安装的时候可以根据设备内部的空间布局把排线弯折到屏幕背面或者侧方，不会像硬排针接口的屏那样必须在屏幕正后方预留接口空间，对内部空间局促的小型设备非常友好。屏幕本身的有效显示区域是正方形，黑边控制在常规工业屏的合理范围，不会出现黑边过宽导致整机前面板开口被迫做大的问题。屏幕表面没有做额外的钢化玻璃覆盖，留给结构工程师自行搭配触控层或者保护面板的空间，不管是要加电阻触控层适配戴手套操作的场景，还是加防刮的亚克力面板做户外使用防护，都能根据项目需求灵活搭配，不会出现原厂自带盖板导致厚度超差的问题。

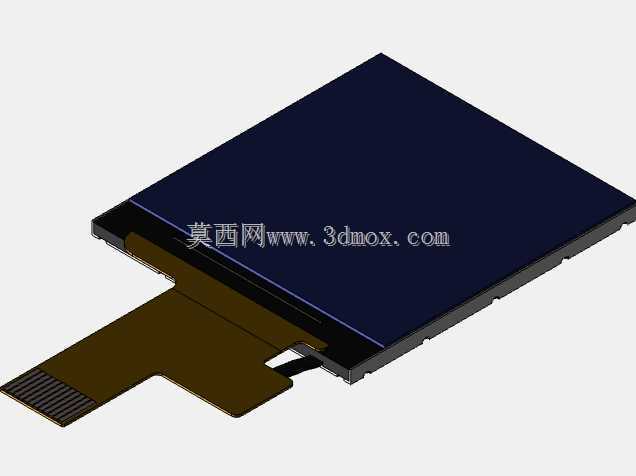

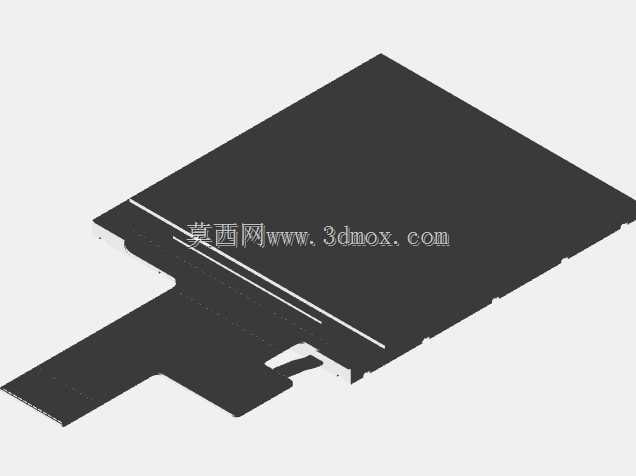

　　聊设计思路的时候，得先从安装边界倒推，这款屏的整体外形是带延伸排线的矩形结构，屏幕主体部分的厚度控制得很薄，做结构堆叠的时候，屏幕背面只需要预留0.5mm的避让空间给驱动IC的凸起部分就行，不用像有些杂牌屏那样背面驱动IC凸起来1mm多，导致电池或者主板的布局被挤占。排线的出线位置在屏幕侧边的居中位置？不对，看三维模型的结构，排线是从屏幕短边的一侧延伸出来，做了阶梯状的补强设计，排线根部做了硬补强板，安装的时候可以用泡棉胶把补强板位置粘在设备中框上，避免长期使用后排线根部弯折断裂——这点是很多新手结构工程师容易忽略的，小屏的FPC排线如果根部没有固定，设备摔落或者反复拆装的时候，排线很容易在根部断线，这款模组自带的补强板长度刚好够打胶或者贴胶固定，不用自己额外加补强片。

　　再讲外形尺寸和安装边界的细节，1.3英寸的方形屏，屏幕主体的长宽尺寸刚好适配很多标准的小型手持设备外壳，前面板开口只需要比屏幕可视区域大0.2mm左右做装配公差避让，屏幕四周可以用0.3mm厚的双面泡棉胶和前面板粘接，既能固定屏幕，也能挡住屏幕和前面板之间的缝隙，避免灰尘进入设备内部。要注意的是，排线弯折的时候不能折出死弯，最小弯折半径要控制在3mm以上，所以在做内部结构限位的时候，要给排线留出足够的弯折空间，不能让排线被主板或者电池压到，长期受压会导致排线内部的铜线断裂，出现屏幕显示缺线或者花屏的问题。

　　实际做三维建模的时候，要把屏幕背面驱动IC的凸起位置准确建出来，很多网上下载的模型会忽略这个小凸起，导致结构设计完打样回来，屏幕装上去之后驱动IC顶到主板上的元件，要么装不到位，要么把主板上的电容电阻顶掉。还有排线的弯折形态，建模的时候要模拟实际装配的弯折状态，确认排线长度足够连接到主板上的FPC座，不会出现排线长度不够拉扯，或者排线太长冗余太多在内部晃荡被其他部件磨破的问题。另外，屏幕的可视角度参数虽然是屏幕本身的光学参数，但做结构设计的时候要确认屏幕安装到前面板之后，前面板的台阶不会遮挡屏幕的侧视视线，尤其是做嵌入式安装的时候，前面板的沉台深度不能超过1mm，不然侧看的时候沉台的侧壁会挡住屏幕边缘的显示内容。

　　这类小尺寸IPS屏现在在消费类小电子和工业便携设备里的渗透率越来越高，相比早年的OLED小屏，它的成本更低，长期显示固定画面的时候不会出现烧屏的问题，适合工业设备上长期固定显示参数的场景；相比同尺寸的TN屏，它的色彩一致性更好，不同批次的屏幕不会出现明显的色彩偏差，不用在生产的时候逐台校准屏幕显示参数，能省不少生产调试的时间。做结构设计的时候，只要把安装间隙、排线避让、固定方式这几个点处理好，这款屏的装配良率能做到很高，后期使用的故障率也能控制在很低的水平。
