FRC2025 Reefscape赛事场地缩比可打印结构

　　这套缩比场地结构主要面向青少年机器人竞赛备赛环节使用，区别于全尺寸正式赛场的高占地、高搭建成本问题，4%比例的缩比设计可以放置在普通桌面空间，供参赛队伍在方案迭代阶段快速验证机器人行走路径、机构动作边界、任务点位交互逻辑，不用每次调试都占用完整的正式训练场地，大幅降低备赛阶段的场地协调成本。

　　从结构设计逻辑来看，整套场地没有采用一体化打印的方案，而是拆分为多个独立的围栏段、功能点位模块、边角连接件，拆分逻辑充分考虑了桌面级FDM3D打印机的常规成型尺寸，单个零件的最大轮廓不会超出普通220*220mm打印平台的边界，不需要大尺寸工业级打印设备就能完成全部零件制作，普通参赛队伍利用队内的桌面级打印设备就能自行生产，不需要外协加工。零件之间的连接采用标准1.75mm细丝作为插销，不需要额外定制金属紧固件，也不需要胶水粘接，组装时只需要将细丝裁剪成合适长度插入对应预留的连接孔即可，拆装方便，日常收纳可以拆成平板状零件堆叠存放，不会占用过多储物空间，携带外出交流时也能快速打包转运。

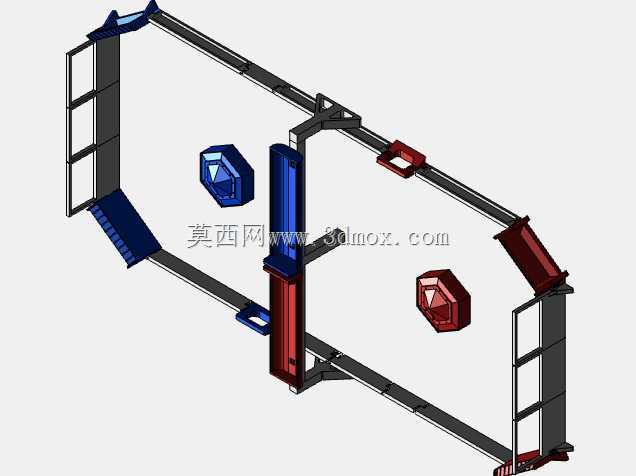

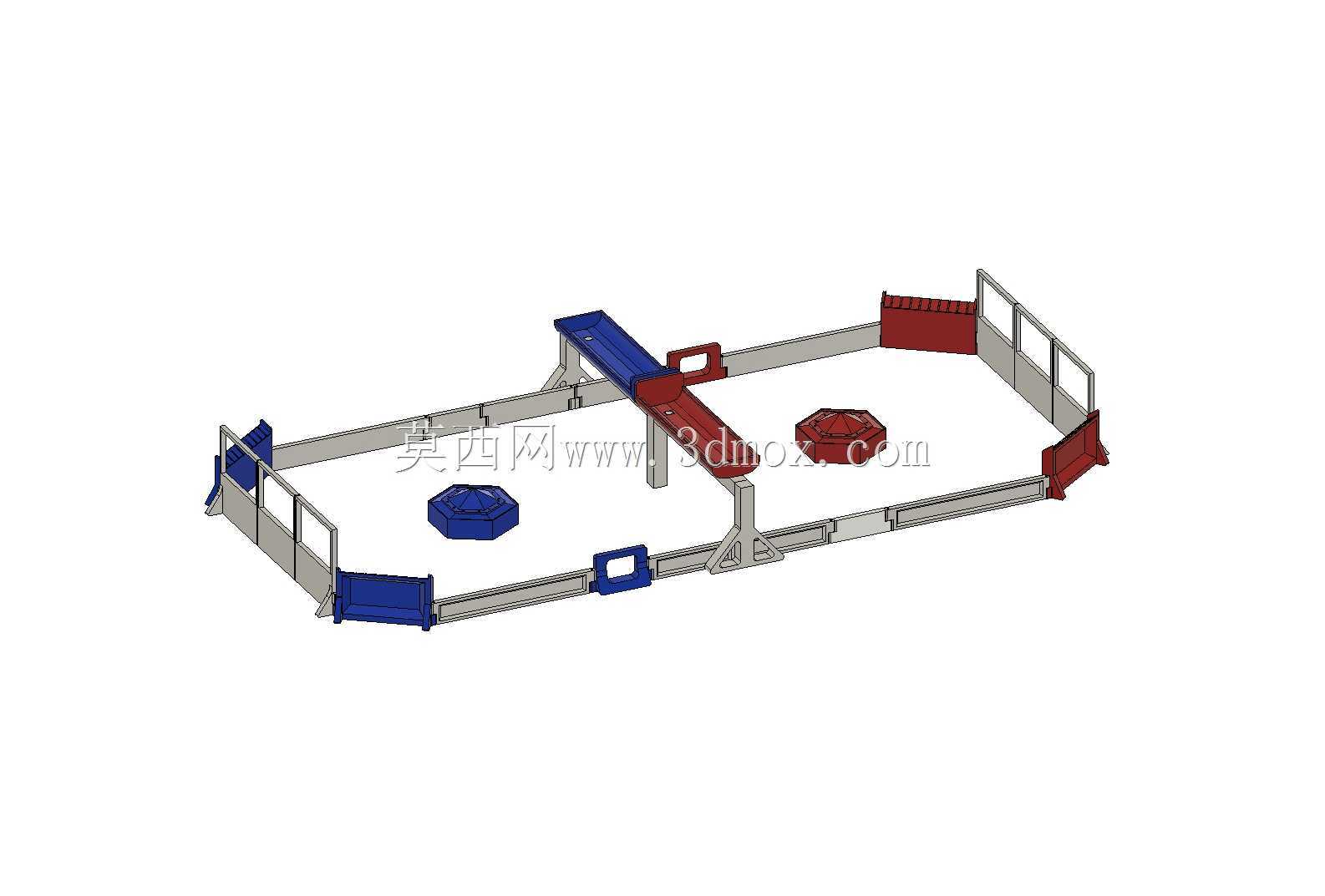

　　场地的核心功能是还原正式赛场的关键布局特征：外围的分段式围栏还原了正式赛场的边界轮廓，不同颜色的围栏段对应正式赛场的不同分区标识，能够帮助参赛队员快速识别场地方位，避免路径规划时出现方位混淆；场地上设置的八边形凸起点位对应正式赛场的任务交互点，位置精度严格按照正式赛场的坐标比例缩放，能够模拟机器人停靠、取放任务道具的场景；跨场地的横梁结构还原了正式赛场的高架障碍特征，可以用来验证机器人的越障高度、上部机构的通过性，避免机器人设计过高出现卡滞问题。

　　在安装边界方面，组装完成后的整体外轮廓为矩形结构，放置时只需要预留比整体轮廓大50mm的桌面空间即可，不需要额外的固定结构，自身重量足以保证日常调试时不会出现位移；连接孔的直径设计为1.8mm，比所用的1.75mm连接丝略大，既不会因为间隙过大导致组装后结构松垮，也不会因为公差过小导致插销无法插入，对3D打印的公差容忍度较高，即使打印时出现0.1mm左右的尺寸偏差，也能顺利完成组装。

　　需要注意的是，这套结构的定位是快速验证用的功能性缩比模型，并非高精度展示模型，零件表面没有做过多的美化处理，打印时可以采用0.3mm层厚、20%填充的快速打印参数，整套零件打印耗时控制在普通桌面打印机10小时工作量以内，能够快速制作完成投入备赛使用；中间驳接段的结构预留了一定的调整余量，即使打印出现轻微变形，也能通过插销的微调适配，不会出现无法组装的问题。对于参赛队伍来说，这套缩比场地可以配合队内的小型缩比机器人模型使用，在方案设计初期就能快速模拟不同战术路线的可行性，提前发现机器人尺寸、机构行程上的设计缺陷，减少全尺寸机器人制作完成后的整改工作量，也能在战术讨论时作为直观的演示载体，让全队成员快速对齐场地布局认知，提升备赛沟通效率。
