STEAM教育用滚筒式小型机器人结构设计

　　这款滚筒式小型移动载体，核心面向中小学科创教育场景落地，可作为机械结构、基础编程、电子电路融合教学的实体载体，适配课堂分组实操、家庭创客搭建、科创赛事入门备赛等多类使用场景，区别于工业级移动机器人的高精度高成本定位，整体设计围绕易加工、易组装、易改装三个核心方向展开，降低非专业使用者的上手门槛。从功能特性来看，主体采用单滚筒作为主行走轮，搭配底部两侧辅助支撑结构，可实现平面内的前进、后退、原地转向动作，上部搭载的点阵显示模块可输出简单表情、数字、符号类视觉反馈，能够完成基础的人机交互演示，支持使用者后续自行加装传感器、执行器拓展功能，比如加装红外循迹模块实现路径跟随，加装超声波模块实现避障行走，加装蓝牙模块实现手机端遥控操作，预留的安装孔位可兼容通用创客类电子件的安装尺寸，不需要二次打孔即可完成拓展件装配。

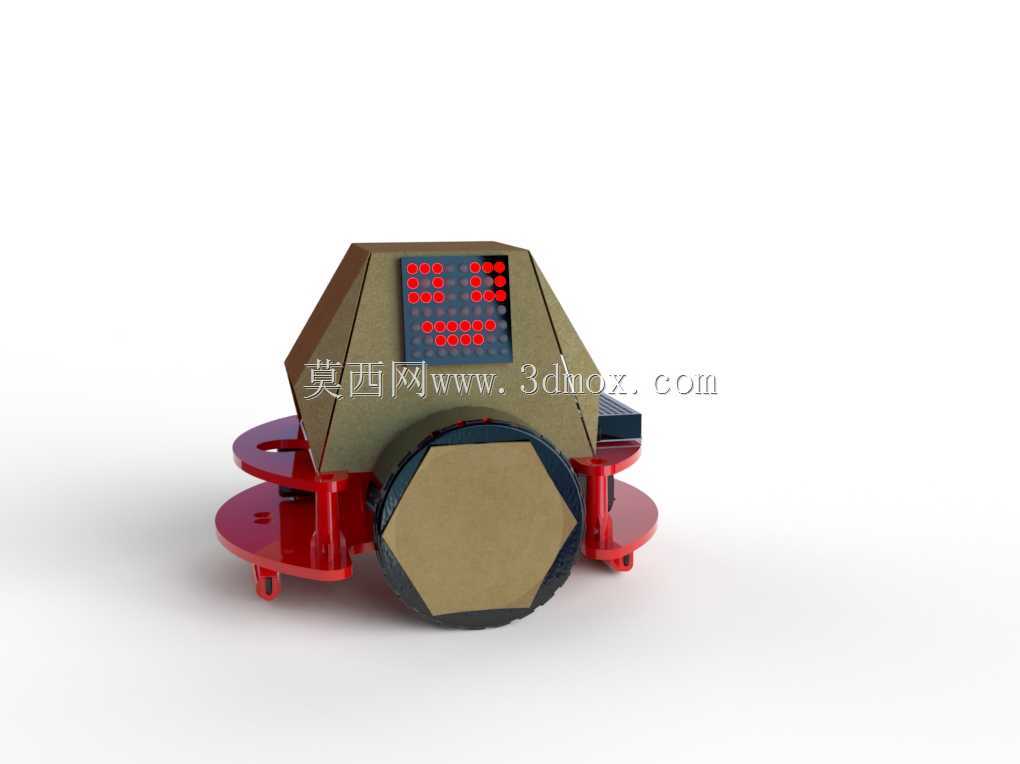

　　设计思路上，整体结构拆分后均为平面板材类零件与标准紧固件组合，主体外壳采用多边形折边结构，既提升了薄壁壳体的结构刚性，减少打印或激光切割加工后的形变问题，也让整体外形更具科技感，滚筒轮采用六边形轮毂外包防滑接触层的结构，六边形轮毂可直接与驱动电机输出轴配合，不需要额外设计联轴器结构，减少零件数量的同时提升传动可靠性，两侧的红色支撑层采用分层堆叠设计，每层预留不同规格的安装孔位，分别对应电池仓、驱动板、电机的固定位置，装配时不需要额外做定位标记，按照层叠顺序即可完成对位，降低组装出错概率。

　　从安装边界与尺寸适配角度来看，整体外轮廓控制在成年人单手握持的尺寸范围内，放置在常规课桌表面操作不会占用过多空间，底部支撑点的间距经过反复调整，在原地转向时不会出现侧翻问题，滚筒轮的突出量略大于壳体底部边缘，行走时壳体不会与接触面产生剐蹭，上部点阵屏的安装角度向后倾斜15度，放置在桌面时操作者可清晰看到屏幕显示内容，不需要额外调整观看角度，所有外露的连接螺丝均采用沉头设计，外表面无突出尖锐结构，适配青少年群体使用的安全要求。

　　结构设计过程中充分考虑了不同加工方式的适配性，若采用3D打印制作，所有零件均无大角度悬空结构，打印时不需要添加大量支撑，减少后处理工作量；若采用激光切割亚克力、椴木层板加工，所有板材类零件的轮廓均为连续闭合路径，无过小的内锐角，可适配常规激光切割机的加工精度，不会出现切不透或者轮廓烧蚀的问题。驱动部分的安装位适配常用的小型直流减速电机，电机轴线与滚筒轮轴线重合，传动路径无额外换向结构，动力传递损耗小，电池仓的尺寸可容纳常规2S锂电池或者多节五号电池组，供电电压匹配常用创客类主控板的输入要求，不需要额外加装电压转换模块。整体结构的装配逻辑采用从下到上的层叠式装配顺序，先完成底部行走轮与电机的组装，再逐层固定支撑层与电子件，最后扣合上部外壳，整个装配过程不需要专用工装，仅用常规螺丝刀即可完成，适合4-6人的学生小组在1-2课时内完成组装与调试，组装完成后可直接开展行走测试、显示编程等教学活动，也可作为科创项目的基础载体，由学生自主拓展功能完成创新设计。
