短距测距声纳GY-US42V2结构设计

　　在室内小型移动机器人、消费级无人机近距避障、桌面级智能交互设备的测距方案选型中，超声类测距传感器始终是成本与可靠性平衡度极高的选项，这款声纳测距单元的结构设计，完全围绕短距测距场景的实际安装、工况适配需求展开。从实际落地的应用场景来看，该类测距单元最常部署在四旋翼无人机的下视定高、前向近距避障位，也会嵌入到室内服务机器人的底盘周边，作为红外测距、视觉测距的补充感知单元，弥补弱光、纯色反光面下其他传感器的测距失效问题，甚至在小型户外无人直升机的近地起降阶段，也能作为高度感知的冗余备份单元，应对4米范围内的精准测距需求。

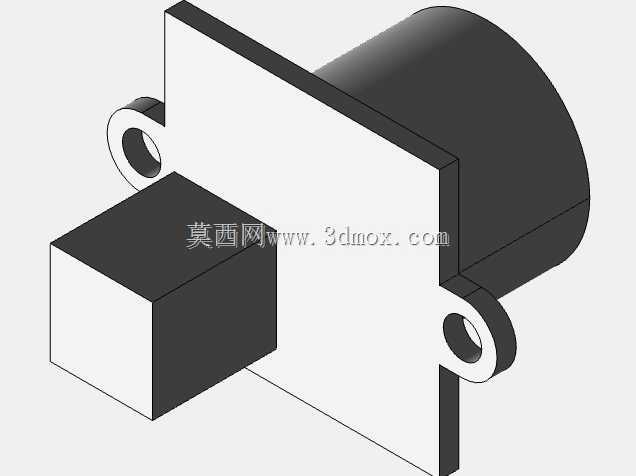

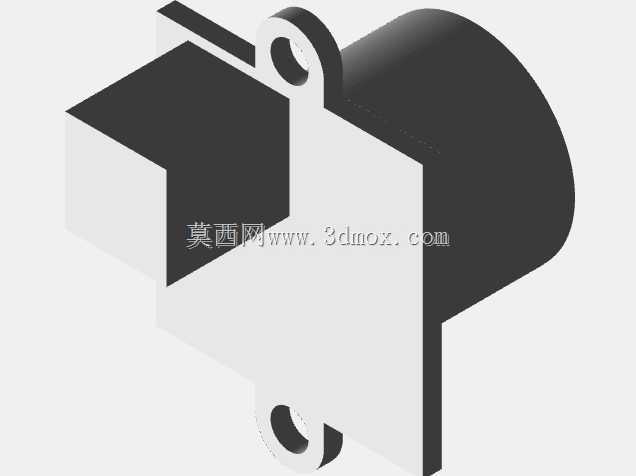

　　从结构设计思路来看，整个模块采用分体式功能分区布局，将超声换能单元与信号处理电路做物理隔离，圆柱状的换能器腔体独立突出于安装基板，能够最大程度减少基板本身的结构反射对超声回波的干扰，换能器的出声端面做了齐平处理，没有额外的凸起防护格栅，避免格栅结构造成的声波衍射，影响近距测距的回波识别精度。安装基板采用平板式设计，两侧对称布置带安装孔的凸耳，两个安装孔的中心距经过适配校准，能够兼容市面上主流的小型飞控、机器人主控板的标准安装孔位，不需要额外设计转接支架就能完成固定，安装孔采用通孔设计，适配M2规格的螺丝固定，安装时的锁紧扭矩控制在0.2N·m即可，不会因为锁紧力过大造成基板变形，挤压内部电路造成焊点脱焊。

　　从安装边界尺寸来看，整个模块的基板厚度控制在2mm以内，换能器突出基板表面的高度为12mm，模块整体的横向宽度不超过22mm，纵向长度控制在28mm，安装后突出设备安装面的总高度不超过14mm，对于载荷空间极其有限的微型无人机来说，这个尺寸能够轻松嵌入到机臂或者机身的预留安装槽内，不会额外增加过多的风阻。模块的信号输出端采用侧插式接插件布局，接插件的焊接位置在基板的侧边，接线完成后线束可以沿着基板平面方向走线，不会在换能器的出声方向形成遮挡，避免线束反射声波造成测距误判。

　　在功能特性的结构适配设计上，整个模块的外壳没有做多余的防水密封结构，本身定位就是室内或者晴好户外场景使用，外壳接缝处的间隙控制在0.1mm以内，能够阻挡日常的浮尘进入模块内部，不会因为积尘造成换能器的振动阻尼变化，影响测距精度。换能器与基板的连接部位做了环形的减震胶圈预留位，量产装配时可以填充软质硅胶，隔离无人机飞行时的电机高频振动传递到换能器上，避免振动造成的超声收发谐振频率偏移，保证测距数值的稳定性。模块的电路部分全部布置在基板的背面，也就是安装贴合面一侧，当模块固定在设备机身表面时，电路部分会被机身面板完全覆盖，能够减少外界电磁信号对测距电路的干扰，尤其是无人机上电调、电机的强电磁辐射环境下，这种安装布局能够有效降低电磁干扰带来的测距跳变问题。

　　从实际使用的结构适配角度来说，这款测距模块的外形没有做异形曲面设计，所有的结构棱边都做了R0.5的倒角处理，在自动化装配产线上，能够通过振动盘完成上料，不需要人工逐个摆放定位，适合批量集成到量产的智能硬件产品中。安装凸耳的厚度与基板保持一致，凸耳与基板的连接位置做了加强筋过渡，能够承受10N的垂直拉力不会出现断裂，满足设备组装、日常使用过程中的结构强度需求，不会因为轻微的磕碰就造成安装脚断裂，导致模块脱落。换能器的圆柱外壳采用硬质ABS材质注塑成型，表面做哑光处理，不会出现强光反射，在带有视觉定位的设备上，不会因为模块表面的反光干扰视觉摄像头的图像识别，适配多传感器融合的感知方案布局。
