气缸配套超声波传感器安装外壳结构

　　在气动执行机构的位移检测场景中，常规外置超声波传感器往往存在安装对位难、与活塞杆运动轨迹干涉、反馈信号采集稳定性不足的问题，这套外壳结构正是针对这类现场痛点完成的适配设计。从实际产线应用来看，这类结构主要配套标准方形型材气缸使用，覆盖自动化装配线的工位进给、物料推送、夹具开合等需要精准获取活塞行程位置的工位，替代传统接触式行程开关，减少机械磨损带来的检测误差，同时无需在气缸缸筒上额外开孔改造，降低现场改装的工作量。

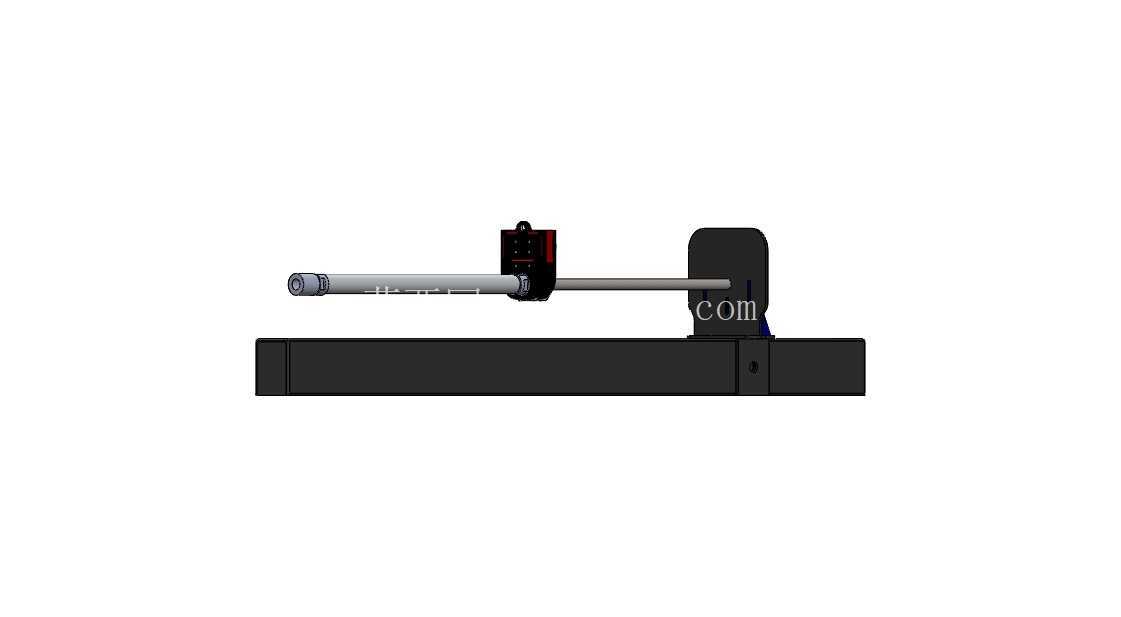

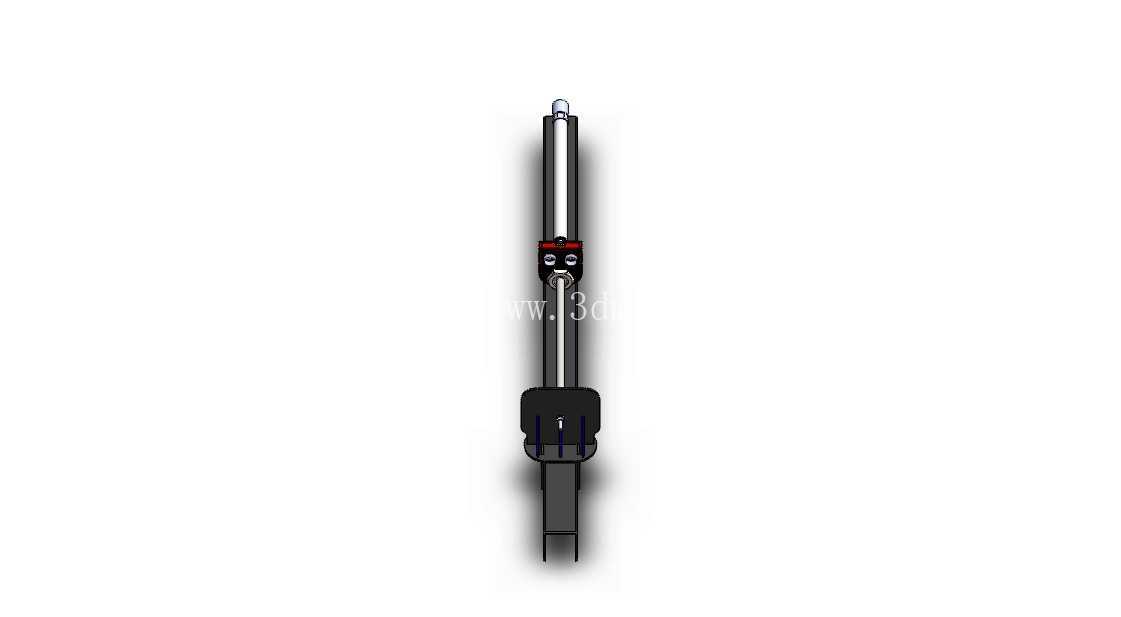

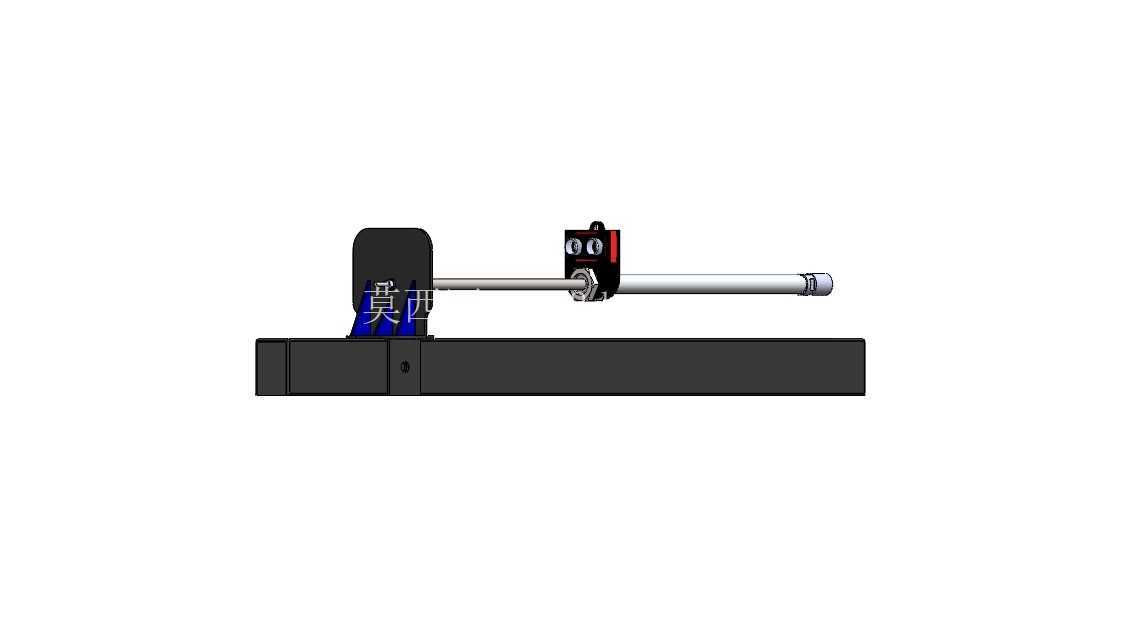

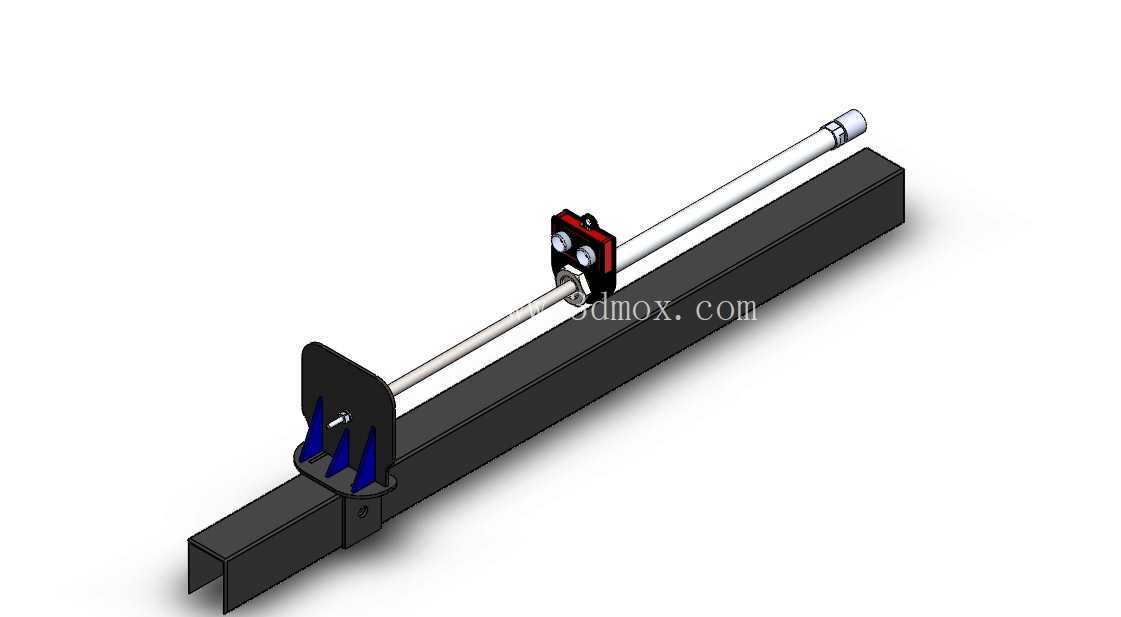

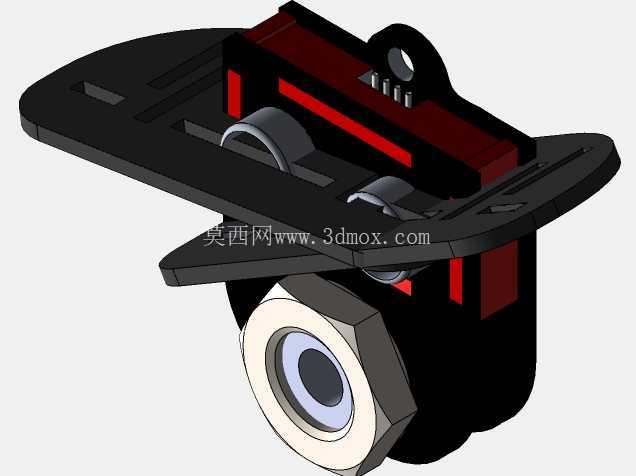

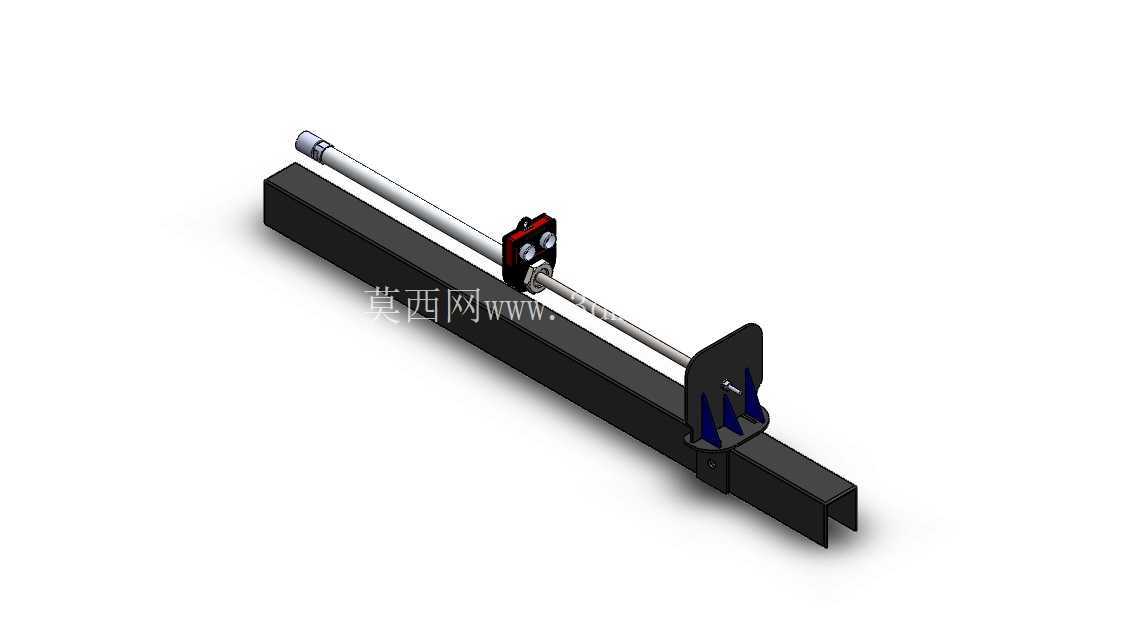

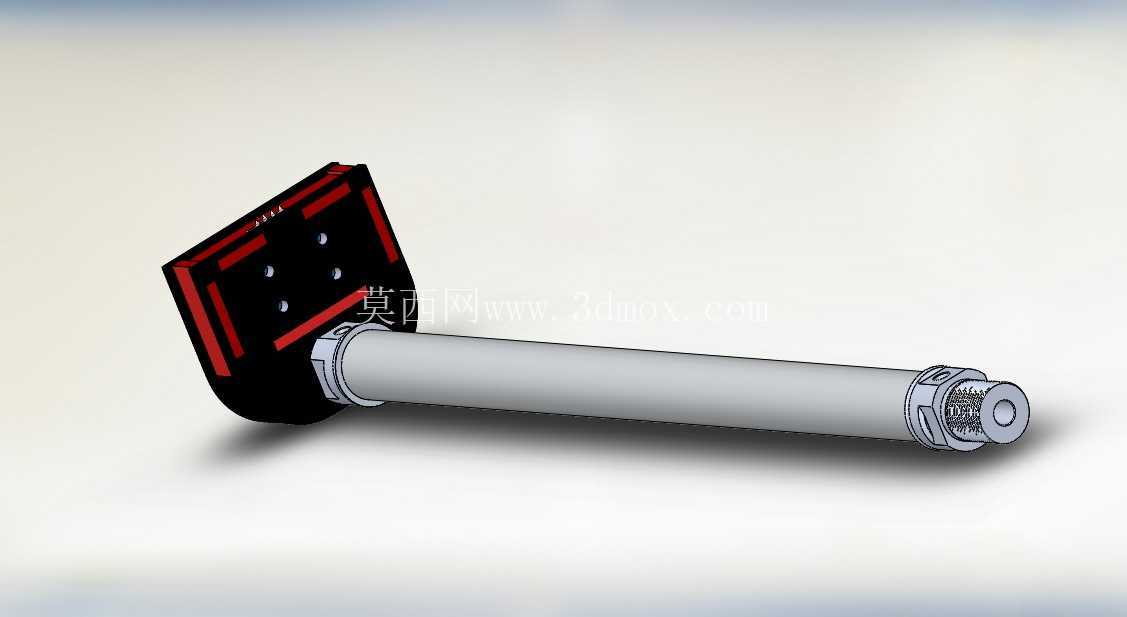

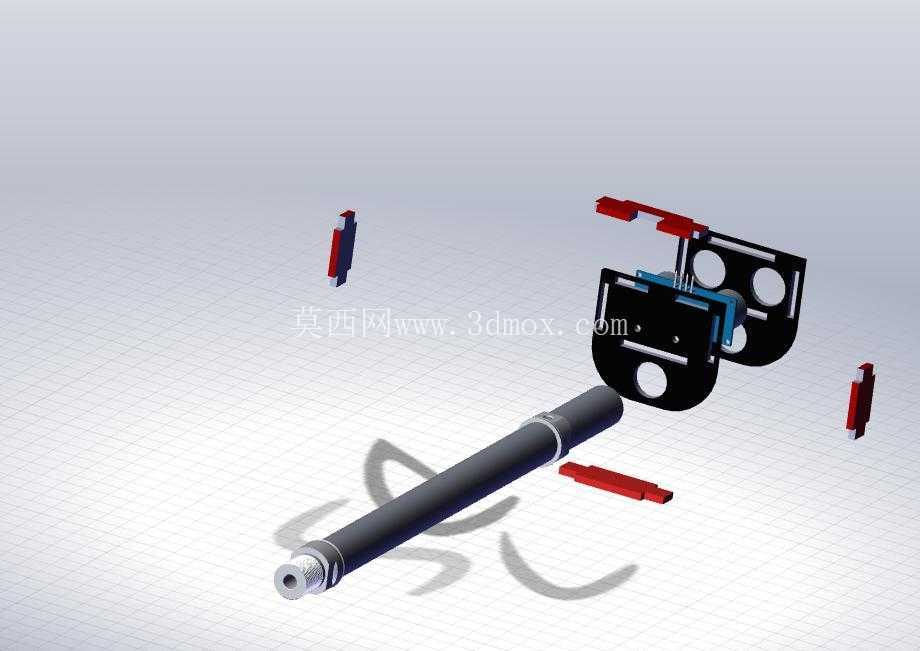

　　整个外壳分为两个核心功能段，靠近气缸活塞杆伸出端的是传感器安装基座，基座采用卡扣式结构卡接在标准方形气缸的型材外壁，内侧做了与型材棱边匹配的定位止口，安装时无需额外打孔，依靠止口定位即可保证传感器探头与活塞杆端面的同轴度，避免因安装偏斜导致超声波回波信号偏移。基座上预留了传感器探头的安装孔位，孔位周边设计了三个三角形加强筋，连接基座与探头固定座，既可以减少气缸往复运动带来的振动对探头检测精度的影响，也能避免长期使用后固定座出现形变偏移。探头固定座的安装面做了轻微的角度微调余量，现场安装时可以根据活塞杆端面的平整度微调探头俯仰角度，保证回波信号强度处于最优区间。

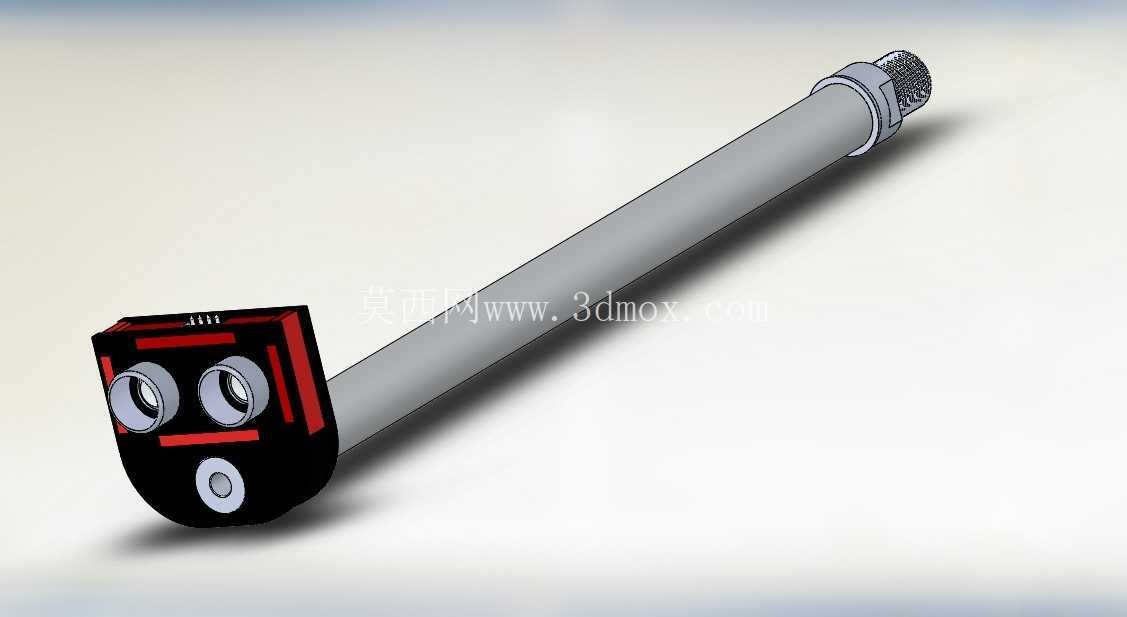

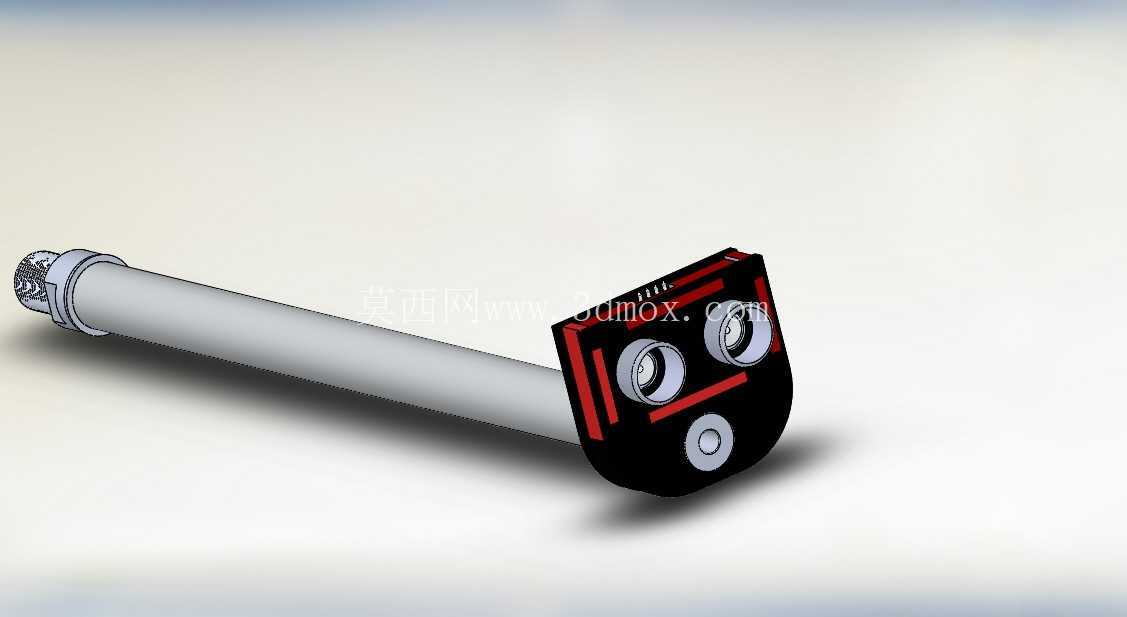

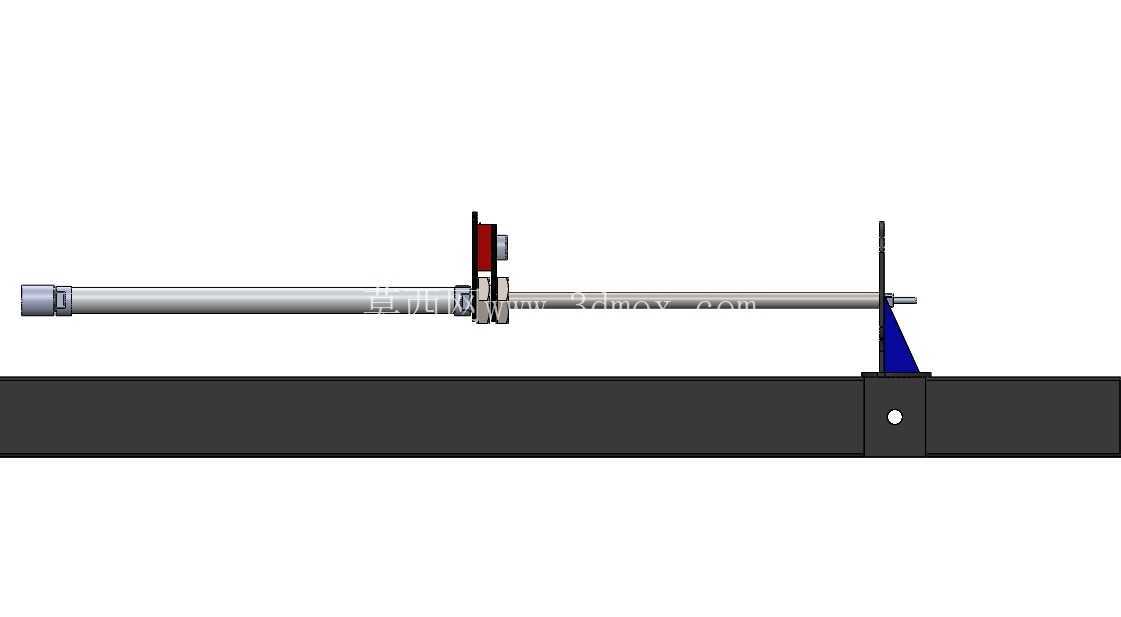

　　沿活塞杆轴向延伸的长杆结构是走线防护槽，传感器的信号线缆从探头尾部引出后，完全收纳在杆型防护槽内部，避免气缸往复运动时线缆被拖拽、剐蹭，也能防止车间内的切削液、粉尘附着在线缆表层加速线缆老化。防护槽的另一端是信号反馈板的安装盒，安装盒同样采用卡接结构固定在气缸缸体的尾部，盒体内部预留了信号处理电路板的安装柱与走线槽，反馈板可以直接采集传感器的距离信号，转换为开关量或模拟量信号输出给设备的控制系统，无需额外外置信号处理模块。安装盒的外侧设计了快拆盖板，现场调试时无需拆卸整个盒体，掀开盖板即可完成拨码调整、接线端子紧固等操作。

　　从安装边界尺寸来看，整套外壳适配的是市面常见的40mm边长标准方形型材气缸，基座的卡接跨度可以在38-42mm范围内微调，适配不同厂商型材的尺寸公差；防护槽的长度可以根据气缸的实际行程做裁切调整，预留的安装孔位为长圆孔，前后调整余量达到15mm，可以兼容100-300mm行程范围内的标准气缸。传感器探头的安装孔直径为18mm，适配主流的M18规格超声波传感器，安装深度可以通过孔位侧面的顶丝调整，适配不同检测距离的探头型号。反馈板安装盒的内部空间尺寸为60mm40mm20mm，可以容纳常规的超声波信号处理电路板，盒体侧面预留了标准的M12航空插头安装位，方便现场快速接线。

　　设计过程中重点考虑了气动场景的振动耐受性能，所有卡接结构都做了防松脱的倒扣设计，安装完成后即使气缸以1m/s的速度往复冲击，外壳也不会出现移位或松脱。外壳的所有棱角都做了R2以上的圆角处理，避免安装调试过程中划伤操作人员，也防止线缆经过棱角处被割破绝缘层。针对车间常见的油污、粉尘环境，外壳的拼接面都设计了简易的密封槽，可以粘贴薄密封条实现IP54级别的防护，满足大部分普通工业车间的使用要求。在实际选型搭配时，只需要确认气缸的型材截面尺寸与行程长度，即可快速选配对应规格的外壳，无需单独做定制化结构设计，大幅缩短气动工位位移检测改造的周期，也降低了现场安装调试的难度。
