JST连接器拆卸专用XPRT拔取工具

　　在小型教育机器人、开源硬件开发板的日常调试与维护场景中，板载JST系列连接器的拆卸一直是容易被忽略却影响操作效率的细节问题，尤其是面向低龄用户的教学场景中，操作者手部力量控制不足、缺乏专用工具时，直接用手拔取PH、XH系列连接器很容易出现引脚弯折、连接器座体被扯离PCB板的问题，严重时甚至会直接报废整块控制板。这款XPRT拔取工具就是针对这类场景开发的专用手动工具，专门适配JST品牌下的PH、XH两种规格的线对板连接器，可在不损伤板件与连接器本体的前提下完成断开操作。

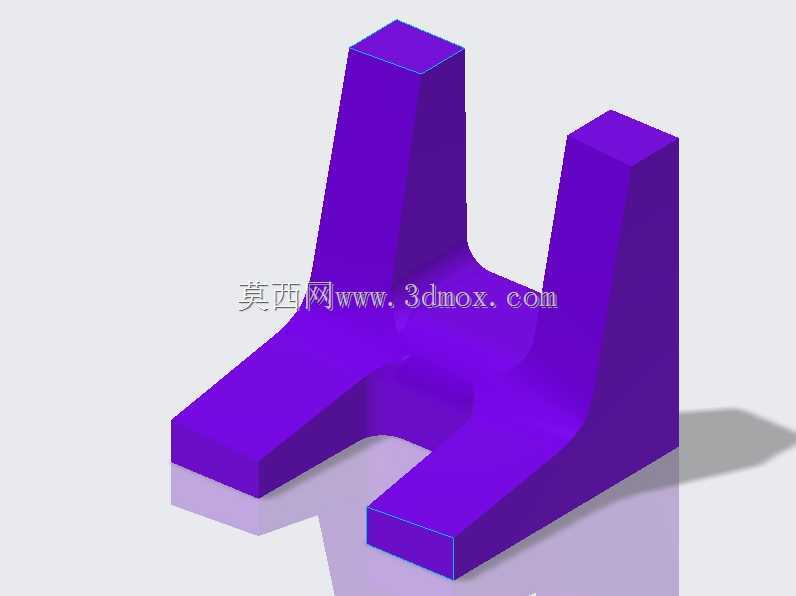

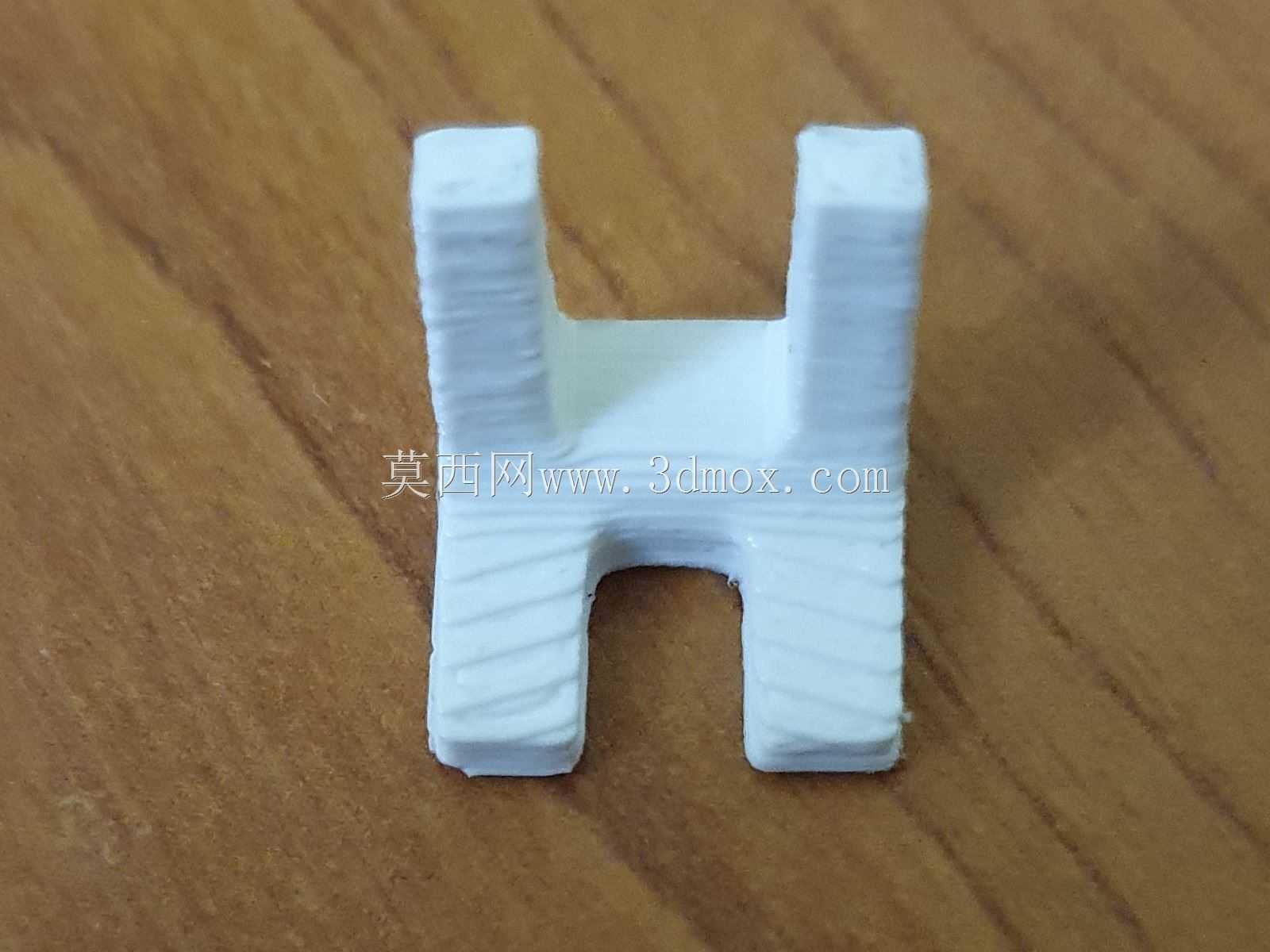

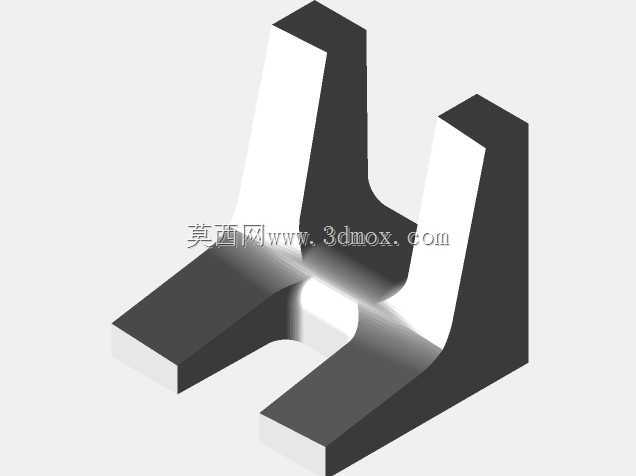

　　从功能实现逻辑来看，工具采用双叉口对称式结构设计，两个工作端分别对应XH与PH两种连接器的外形尺寸，使用时只需将对应规格的叉口卡入连接器与PCB板之间的缝隙，平稳施加向上的抬升力即可将连接器均匀顶出，完全避免了单侧受力导致的连接器歪斜、引脚变形问题。相比用镊子、一字螺丝刀等通用工具撬动的操作方式，该工具的受力面完全贴合连接器底部的塑料基座，不会接触到连接器的金属引脚与PCB上的焊盘位置，从结构上杜绝了操作过程中对电路板的损伤。

　　设计过程中充分考虑了手持操作的人机工程需求，工具主体采用一体化等截面结构，握持段的宽度适配成年人与青少年的手掌握持尺寸，边缘全部做了R1.5的圆角倒钝处理，没有尖锐棱角，即使是初次接触工具的中小学生也能安全操作，不会出现划伤手部的问题。工具的两个工作叉口的厚度经过反复验证，XH端叉口厚度为1.2mm，PH端叉口厚度为0.8mm，刚好可以插入两种连接器与PCB板之间的标准安装间隙，不需要额外撬动就能顺利卡入到位，操作时的施力行程控制在5mm以内，不需要过大的按压力度就能完成拔取动作。

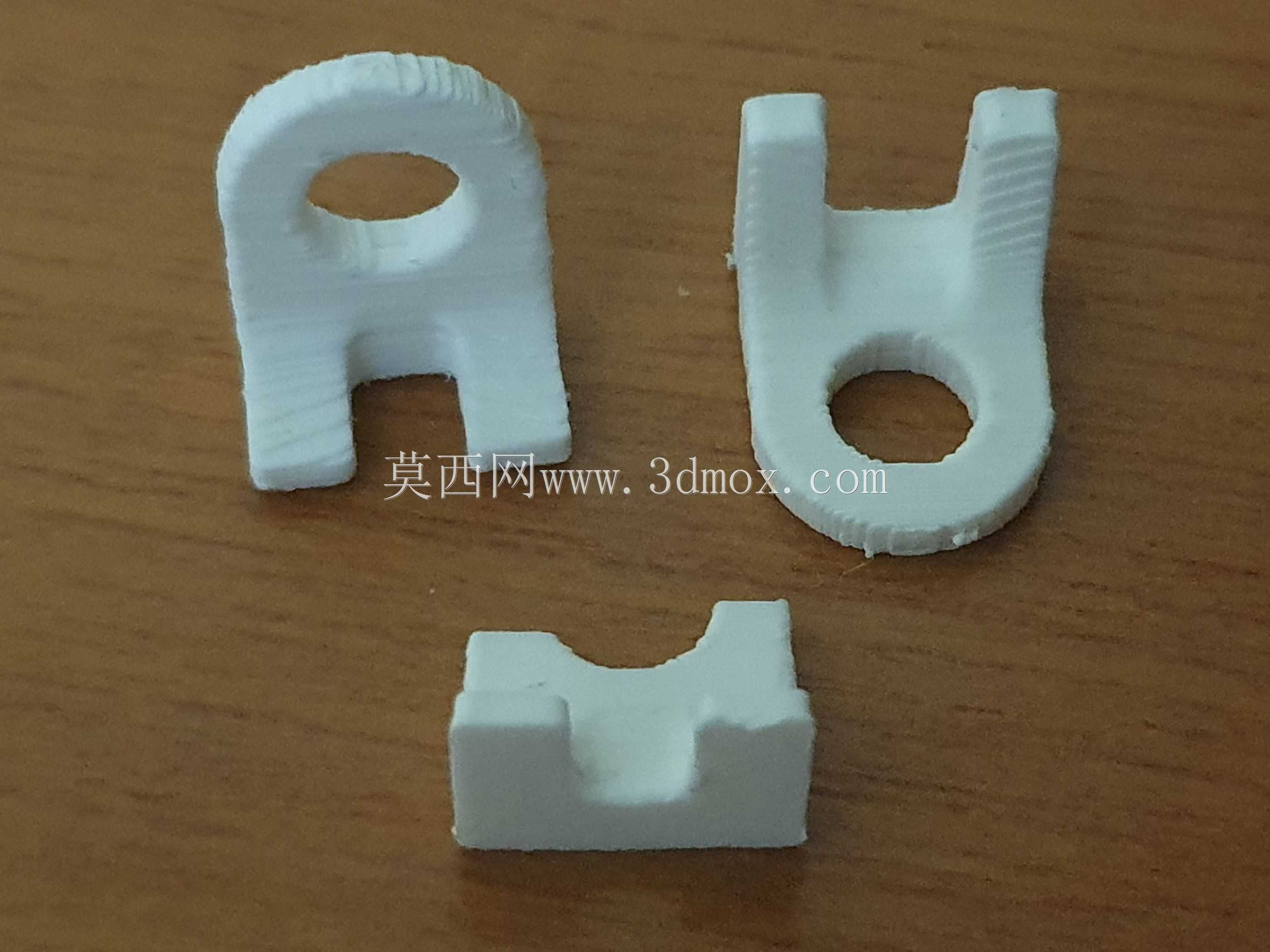

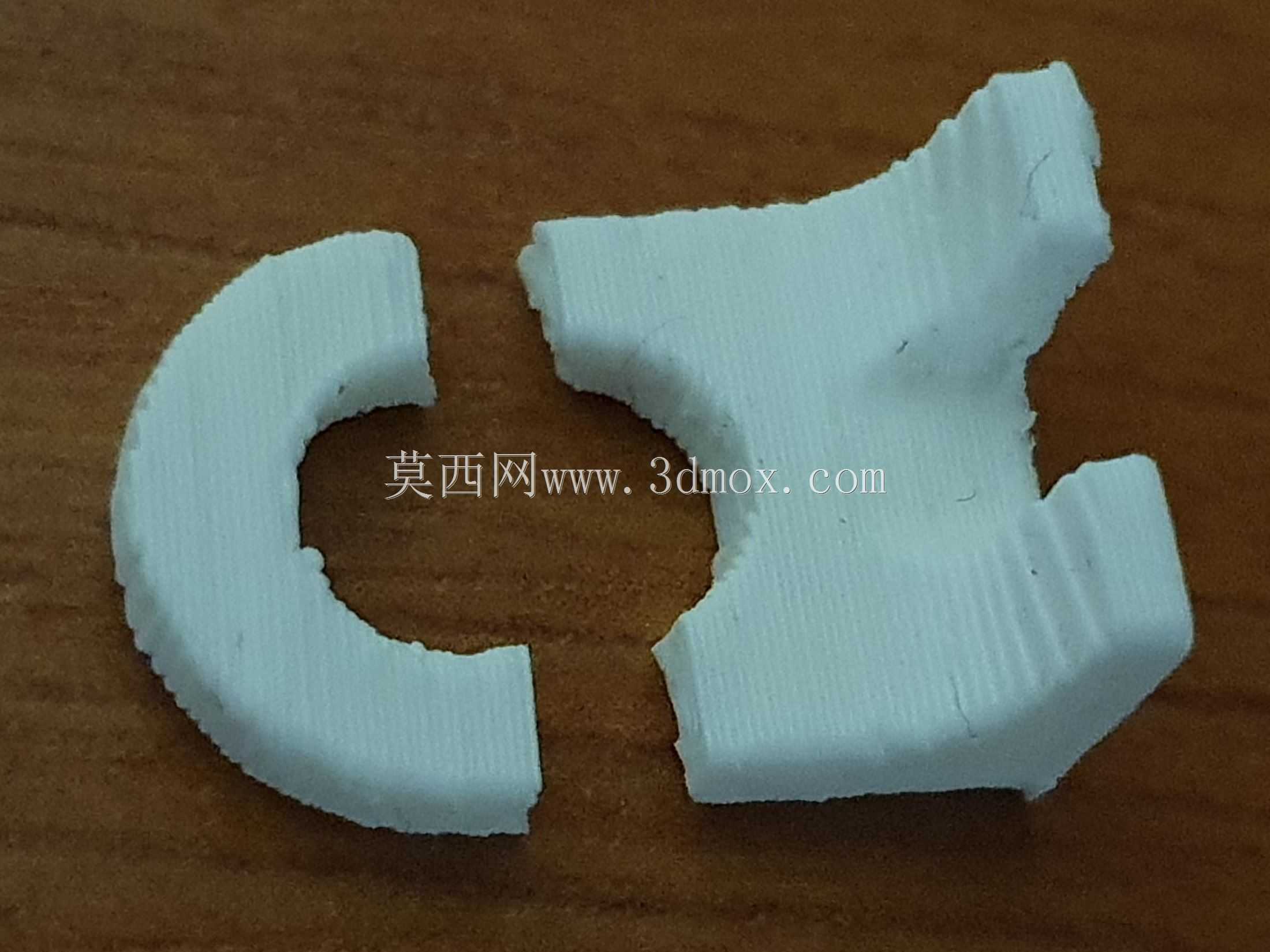

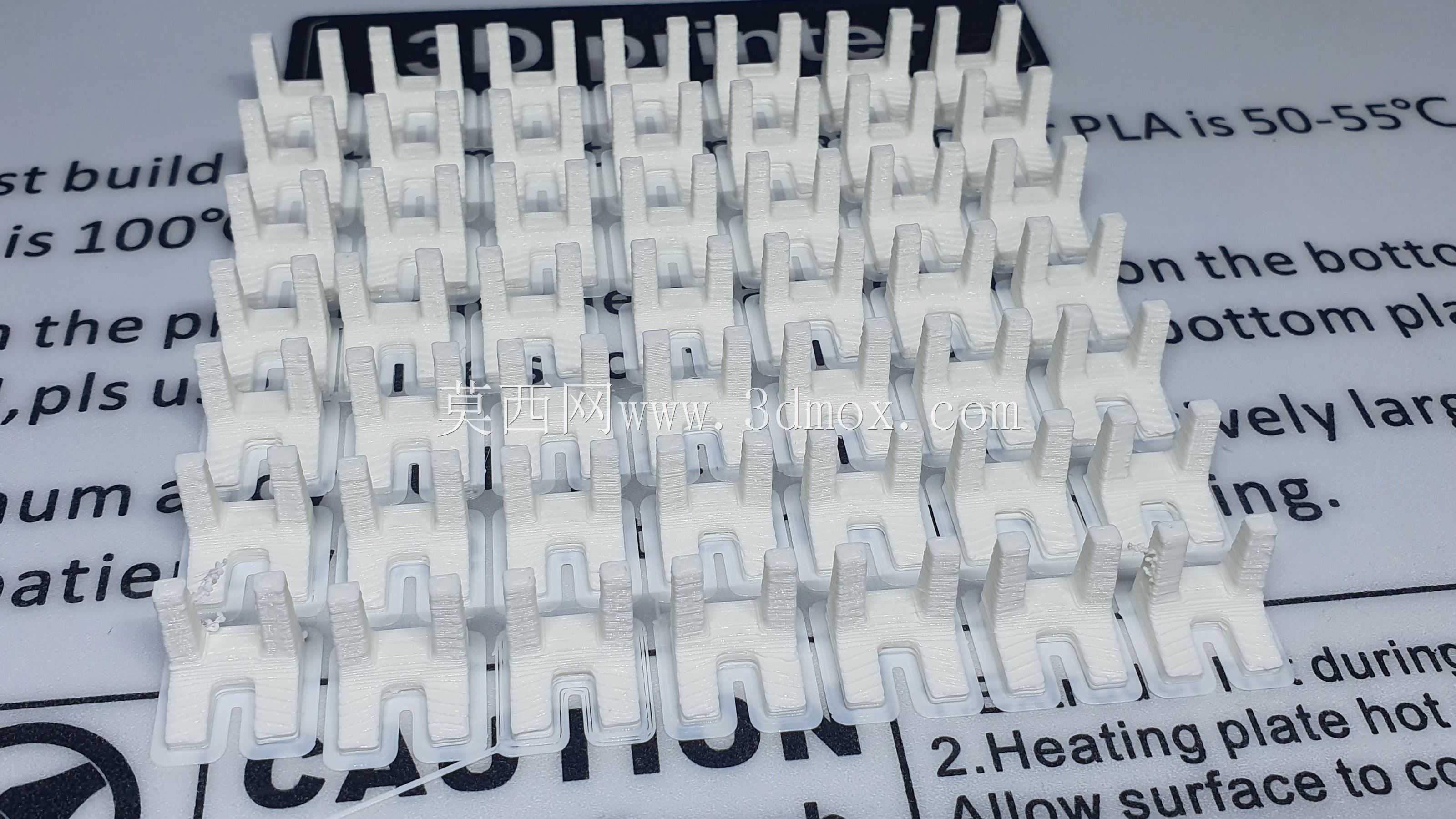

　　从安装与适配边界来看，该工具不需要额外的配套辅件，属于纯手动操作的无源工具，整体外形尺寸控制在60mm40mm10mm以内，可以直接放入常用的零件盒、工具包夹层中携带，不会占用过多收纳空间。工具的工作端没有设置额外的活动部件，整体为一体化成型结构，不存在松动、脱落的失效风险，长期使用也不会出现结构变形问题。针对教育场景的使用需求，工具的结构强度做了针对性优化，采用常规PLA材料3D打印即可满足使用强度要求，即使操作时施力角度出现小幅偏斜，也不会出现叉口断裂的问题，之前测试过程中出现的顶部破裂问题，在最终版本中通过在受力集中位置增加2mm的过渡圆角、将受力截面厚度提升1.5mm的方式完全解决，反复拔取操作上百次也不会出现结构损伤。

　　在实际应用中，这款工具不仅适用于micro:bit开发板的教学场景，也同样适配采用同款JST PH连接器的Karel机器人平台，以及同时搭载XH、PH两种电池连接器的uBot机器人平台，覆盖了绝大多数中小学开源机器人教学项目的连接器拆卸需求。对于硬件调试人员来说，这款工具也能大幅提升日常调试的效率，不需要再准备多种尺寸的撬棒来对应不同规格的连接器，一把工具就能完成两种常用JST连接器的拆卸操作，减少了工具整理与切换的时间成本。工具的对称式外形也没有左右手使用的限制，无论习惯左手还是右手操作的用户都能顺利找到舒适的握持角度，叉口位置的导向斜面设计可以帮助用户快速对准连接器底部的缝隙，不需要反复调整位置就能完成卡入，即使是视线受限的机箱内部操作，也能凭借触感完成对位。
