异形曲面安装连接固定支架结构设计

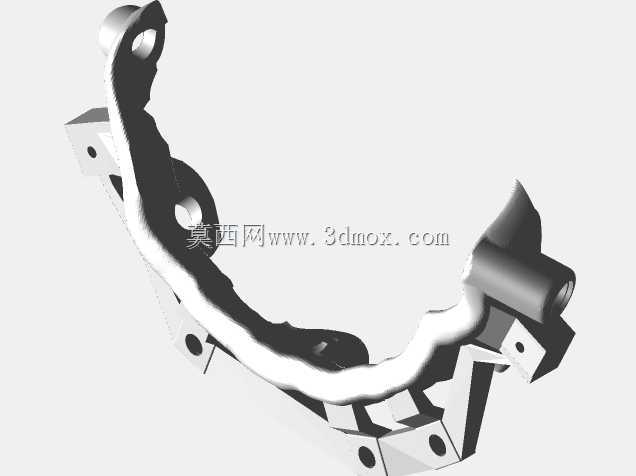

　　这款异形曲面连接支架的设计，最初是针对狭小安装空间内多部件跨距连接的需求展开的，在做结构方案的时候，首先要解决的就是不同安装面之间的空间避让问题——常规的直臂式支架在这类场景里要么会和周边运动部件产生干涉，要么需要额外增加转接件抬高安装位，既增加装配累计误差，也会抬升整体结构的重量。整个构件的主体采用连续变曲率的弧形梁结构，弧度走向完全贴合周边部件的外轮廓走向，在保证连接强度的前提下，把支架自身的占用空间压缩到了最小，梁体的截面不是等厚度设计，在靠近两端安装座的位置做了局部加厚过渡，用来抵消安装锁紧时产生的应力集中，避免长期受交变载荷的时候出现根部断裂的问题。

　　两端的安装座分别做了差异化的孔位设计，其中一端是带沉台的通孔结构，沉台深度刚好可以容纳标准六角螺栓的头部，安装之后螺栓头不会突出安装座表面，不会和相邻部件产生刮擦；另一端的安装座做了分体式的定位凸台，凸台的尺寸和被连接件的定位凹槽完全匹配，装配的时候可以先通过凸台完成预定位，不需要额外扶持就能对准螺栓孔，能有效提升现场装配的效率。在做三维建模的时候，弧形梁的曲面过渡全部采用G2连续的曲率处理，没有尖锐的棱角转折，一方面是减少应力集中点，另一方面也方便后续做表面处理的时候不会出现积液、挂渣的问题。

　　安装边界的校核是这款构件设计里的重点，在建模阶段就把周边所有相邻部件的装配模型导入到装配体里做了全局干涉检查，支架在全行程运动状态下和周边部件的最小间隙控制在1.5mm以上，既不会因为间隙过小出现运行摩擦，也不会因为间隙过大浪费宝贵的安装空间。梁体中间的位置特意做了局部的内凹减重槽，槽的深度控制在梁体总厚度的三分之一以内，在不削弱整体抗弯强度的前提下，把构件的整体重量降低了近22%，对于有轻量化要求的运动部件连接场景来说，这个减重幅度能有效降低运动过程中的惯性负载。两端安装孔的位置度公差在建模的时候就做了基准约束，以弧形梁的中心对称面为主要基准，两个安装孔的同轴度、平行度公差都控制在0.1mm以内，保证装配之后不会出现强制锁紧产生的内应力。这类支架的实际应用场景覆盖很广，从自动化设备的管线固定支架，到交通工具内部的部件安装支撑，再到专用设备里的跨距连接构件，都能看到这类异形曲面支架的应用——相比标准型材拼接的支架，这种一体化成型的异形支架不需要额外的拼接紧固件，整体刚性更好，长期使用不会出现拼接位置松动的问题。

　　在设计过程中还特意考虑了加工工艺性，整个构件的所有曲面都可以通过三轴铣削完成加工，不需要特殊的五轴设备，拔模角度也符合冲压或者压铸成型的工艺要求，不管是小批量机加工做样，还是大批量开模量产，都能有比较好的工艺适配性。安装面的平面度在建模的时候就做了公差要求，每个安装面的平面度控制在0.05mm以内，保证和被连接件之间可以完全贴合，不会出现锁紧之后局部翘曲的问题。弧形梁的曲率变化是根据受力仿真的结果调整的，在受力最大的中间段曲率做了放缓处理，截面厚度也做了相应增加，而受力较小的靠近安装座的过渡段则适当减小了截面尺寸，让整个构件的应力分布更加均匀，不会出现局部应力过高的薄弱点。
