户外光伏配套电源转换构件结构设计

　　做光伏配套结构设计快十年，见过太多户外安装的电源转换构件因为结构冗余、安装适配性差，在现场施工时要反复改孔位、补做支架，既耽误并网工期，也容易因为后期改动破坏构件的防护性能。这次做的这款构件，从一开始就瞄准分布式户用光伏、小型离网太阳能站点的实际安装场景，没有做多余的装饰性结构，所有的壳体造型、安装点位都是跟着现场施工的实际需求倒推的。

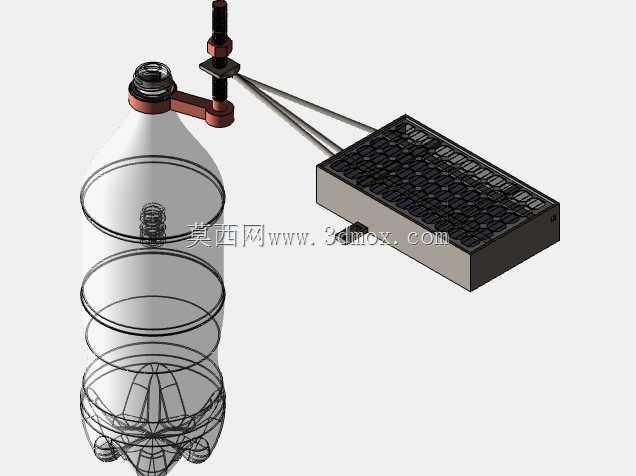

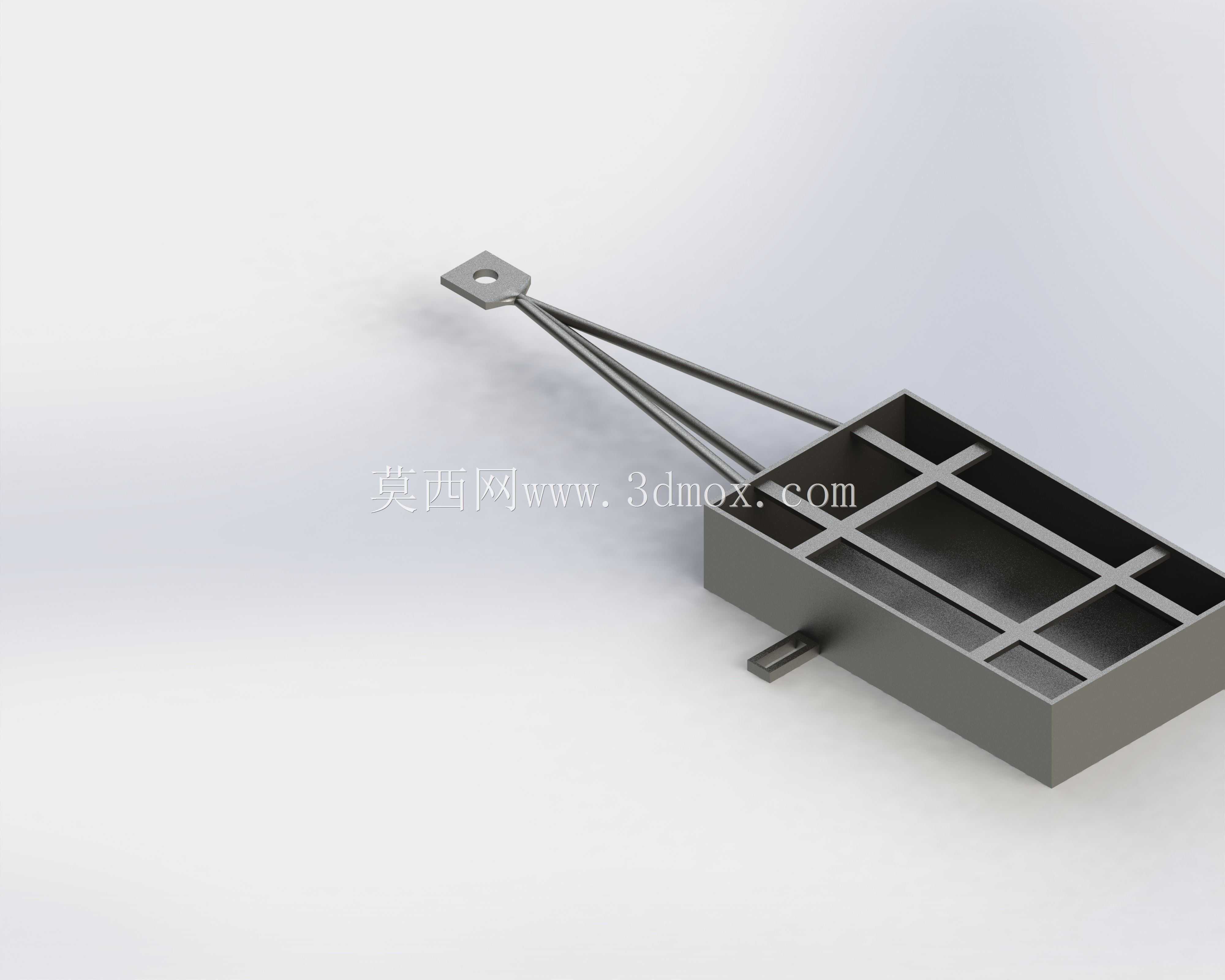

　　先讲安装边界的考量，户外光伏的安装点位大多在屋顶、支架立柱侧面，很多时候安装面不是完全平整的彩钢瓦、水泥面，所以构件尾部的安装支耳特意做了加长设计，支耳上的固定孔做了长圆腰型处理，允许安装时有±5mm的位置偏差，不用在现场重新扩孔，支耳和主壳体之间用双杆斜撑连接，不是单臂结构，就算遇到沿海地区的强风天气，也不会因为长期振动出现支耳断裂的问题。主壳体的外形做了浅腔格栅设计，内部的分隔筋不是随便加的，一方面是把功率转换模块、接线端子、整流元件的安装位做物理分隔，避免不同功能区的元件在工作时互相干扰，另一方面格栅筋直接和壳体侧壁连为一体，能把元件工作产生的热量通过筋条传导到整个壳体表面，比光面壳体的散热面积提升了近三成，不用额外加装散热风扇，减少户外环境下的故障点。

　　再看实际使用的功能细节，壳体侧面预留的接线凸台，高度刚好能匹配户外防水格兰头的安装螺纹，接线完成后格兰头的压紧面能完全贴在凸台端面上，不会出现因为壳体壁厚不够导致格兰头锁不紧、雨水顺着接线缝隙渗入壳体内部的问题。壳体的敞口边做了内凹止口，后期配套上盖的时候，止口内可以嵌入密封胶条，合上上盖之后胶条有30%的压缩量，能达到IP65的防护等级，应对日常的降雨、扬尘完全没问题。内部的格栅分隔腔尺寸，是按照市面主流的小功率电源转换模块的安装孔位做的适配，模块可以直接用螺丝固定在腔体内的凸台上，不用额外做安装支架，减少装配时的零件数量。

　　很多人做这类户外电源构件的时候，容易忽略安装后的线缆走向，这款构件的支耳角度特意做了12度的上翘，安装固定之后，接线端的线缆自然向下倾斜，就算线缆外皮有老化开裂的情况，雨水也会顺着线缆往低处流，不会顺着线缆倒灌进壳体内部。壳体的壁厚做了均匀的2.5mm设计，不管是用压铸工艺开模生产，还是用钣金折弯焊接做小批量试制，都能保证结构强度，不会出现壁厚不均导致的变形问题。另外壳体底部做了一个小型的接地凸台，凸台上预做了M4的螺纹孔，现场安装时可以直接把接地线锁在这个位置，不用额外在壳体上打孔攻丝，避免破坏壳体的整体防护性能。

　　从结构受力的角度看，主壳体的边角都做了R3的圆角过渡，没有尖锐的直角，一方面是避免生产和安装过程中割伤施工人员，另一方面圆角结构能减少应力集中，就算在低温环境下壳体受到外力冲击，也不会从直角位置出现开裂。内部的分隔筋高度比壳体侧壁低2mm，上盖安装之后不会和筋条产生硬干涉，同时筋条顶部可以贴导热胶垫，把模块产生的热量直接传导到上盖，进一步提升整体散热效率。

　　在实际项目应用里，这类构件主要用在单块或者小串光伏板的电源转换、电压匹配环节，不需要做大型的变电柜，安装灵活，不管是户用屋顶的零散光伏点位，还是户外监控、离网照明配套的小型太阳能供电系统，都能直接适配。之前在山区的离网监控项目里用过类似结构的构件，因为安装面不平整，之前用的平安装耳的构件每次都要垫垫片调平，时间长了垫片松动就会出现构件歪斜，接线端受力的问题，换成这种带斜撑加长腰型孔支耳的结构之后，安装时直接调整腰型孔的位置就能找平，后期运维的工作量少了很多。

　　另外设计的时候特意考虑了批量生产的工艺性，整个壳体没有倒扣结构，不管是压铸还是钣金加工，都不需要复杂的模具结构或者焊接工装，生产效率高，成本也能控制在合理区间。壳体外表面没有做多余的凹槽、凸起，后期做表面喷涂防腐处理的时候，不会出现积液、喷不到位的死角，能提升户外使用的防腐寿命，就算在盐碱地区、高湿度的林区使用，也能保证足够的使用年限。
