电源变压器用空心橡胶衬套结构设计

　　在电源变压器的整机装配体系中，这类空心圆柱状橡胶衬套是很容易被忽略但直接影响整机运行稳定性的小尺寸配套零件，很多刚入行的结构工程师在做变压器整机排布时，往往只关注绕组、铁芯、接线端子这些核心部件的参数匹配，却容易在衬套这类辅件的选型和结构设计上踩坑，要么衬套壁厚选得太薄，装配后受挤压出现开裂，要么内孔尺寸和穿装螺杆的配合间隙留得不合理，长期受温变影响出现松脱，反而给整机的长期运行留下隐患。

　　从实际应用场景来看，这类衬套主要用在电源变压器的安装固定点位，也就是变压器壳体与安装支架之间的穿接部位，还有内部绕组与固定骨架的衔接位置，它同时承担着几个核心作用：首先是绝缘隔离，橡胶本身的绝缘特性能避免金属安装螺杆与变压器壳体、内部金属构件直接接触，杜绝不同电位构件之间的爬电风险，尤其是在户外使用的电源变压器，常年受温湿度变化、凝露影响，绝缘衬套的存在能大幅降低短路故障的概率；其次是减震缓冲，电源变压器运行过程中，铁芯的磁致伸缩会产生持续的微幅振动，这类橡胶衬套能在刚性连接的金属构件之间形成弹性缓冲层，吸收振动能量，既可以避免振动直接传递到安装支架引发结构共振，也能减少振动带来的连接螺栓松动问题；另外它还能起到一定的密封作用，在穿装螺杆的位置阻挡粉尘、水汽顺着装配间隙进入变压器内部，提升整机的防护等级。

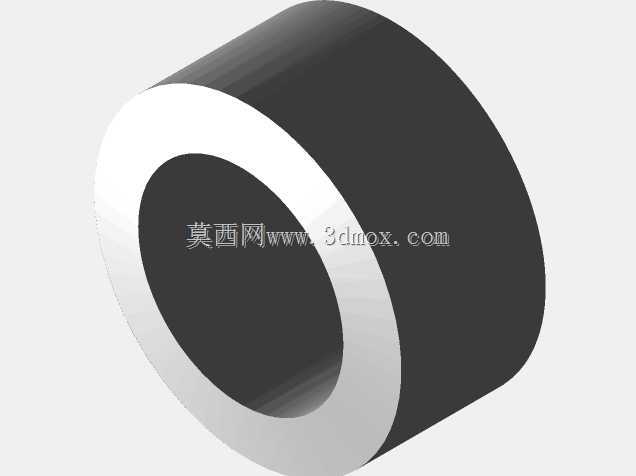

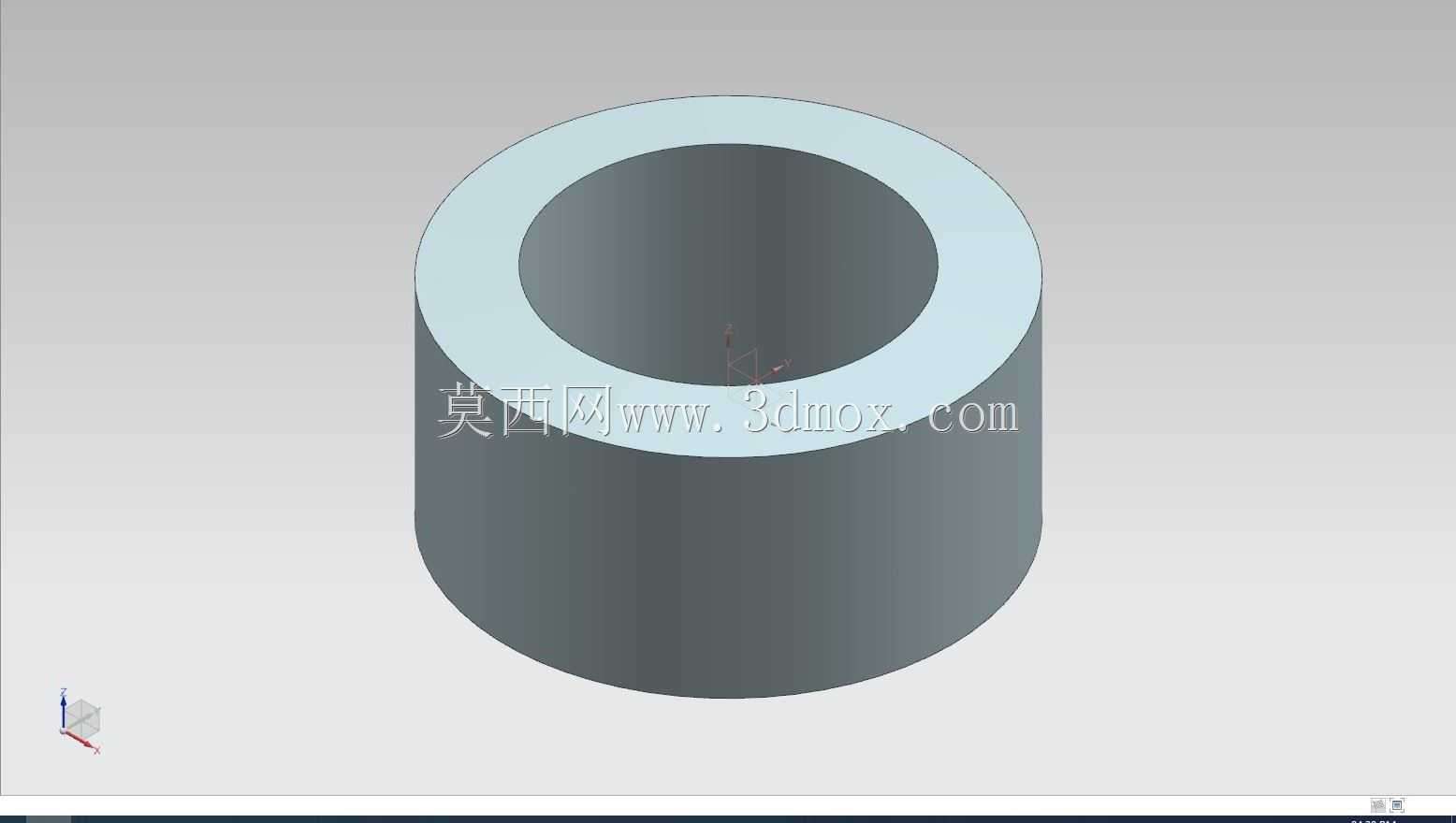

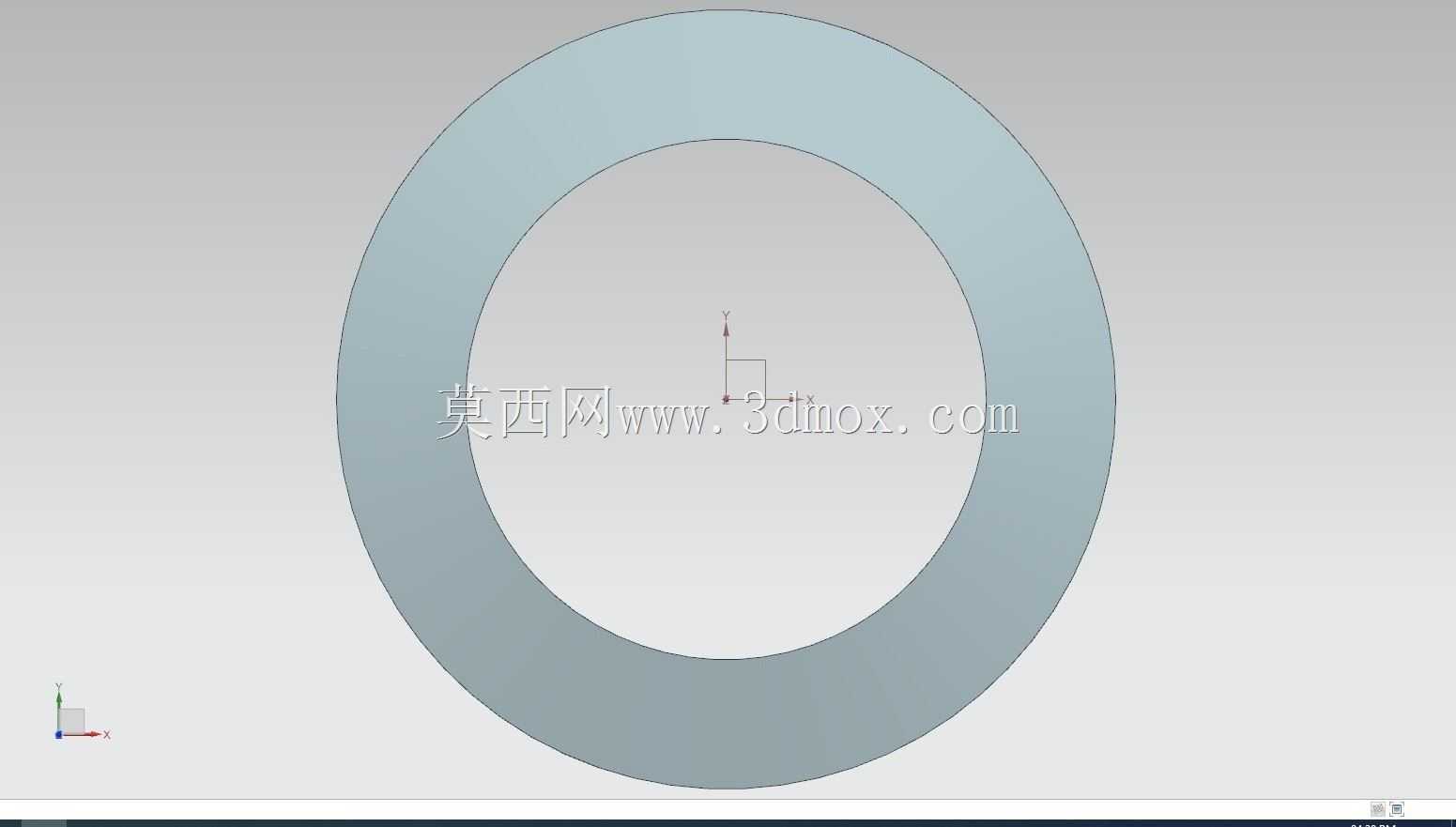

　　做这个衬套的三维结构设计时，首先要明确的是安装边界条件，不能脱离实际装配需求画一个单纯的圆筒。首先是内孔尺寸的确定，内孔是用来穿装固定螺杆的，配合间隙不能太大也不能太小：间隙留得过大，衬套穿装后会出现径向窜动，安装时螺杆容易偏斜，无法保证同轴度，长期受振动影响还会出现偏磨；间隙留得过小，装配时穿装阻力大，尤其是批量生产时，工人装配效率会大幅降低，还容易在穿装过程中刮伤衬套内表面，埋下开裂隐患。一般来说，针对常用的M6、M8安装螺杆，内孔尺寸要比螺杆大径大0.2-0.3mm，这个间隙范围既能保证穿装顺畅，又不会出现明显的径向晃动。然后是衬套的壁厚设计，壁厚直接决定了衬套的弹性变形量和结构强度，电源变压器的安装点位承压不算特别大，单点位的静载荷一般在几十牛到上百牛区间，但要考虑长期运行的老化问题，壁厚不能低于2mm，否则橡胶长期受压缩后容易出现永久变形，失去弹性缓冲的作用；但壁厚也不能过厚，过厚的衬套在螺栓锁紧时会产生过大的轴向压缩量，容易导致锁紧力矩不足，运行过程中螺栓回松，一般壁厚控制在3-4mm区间，就能兼顾弹性和支撑强度。

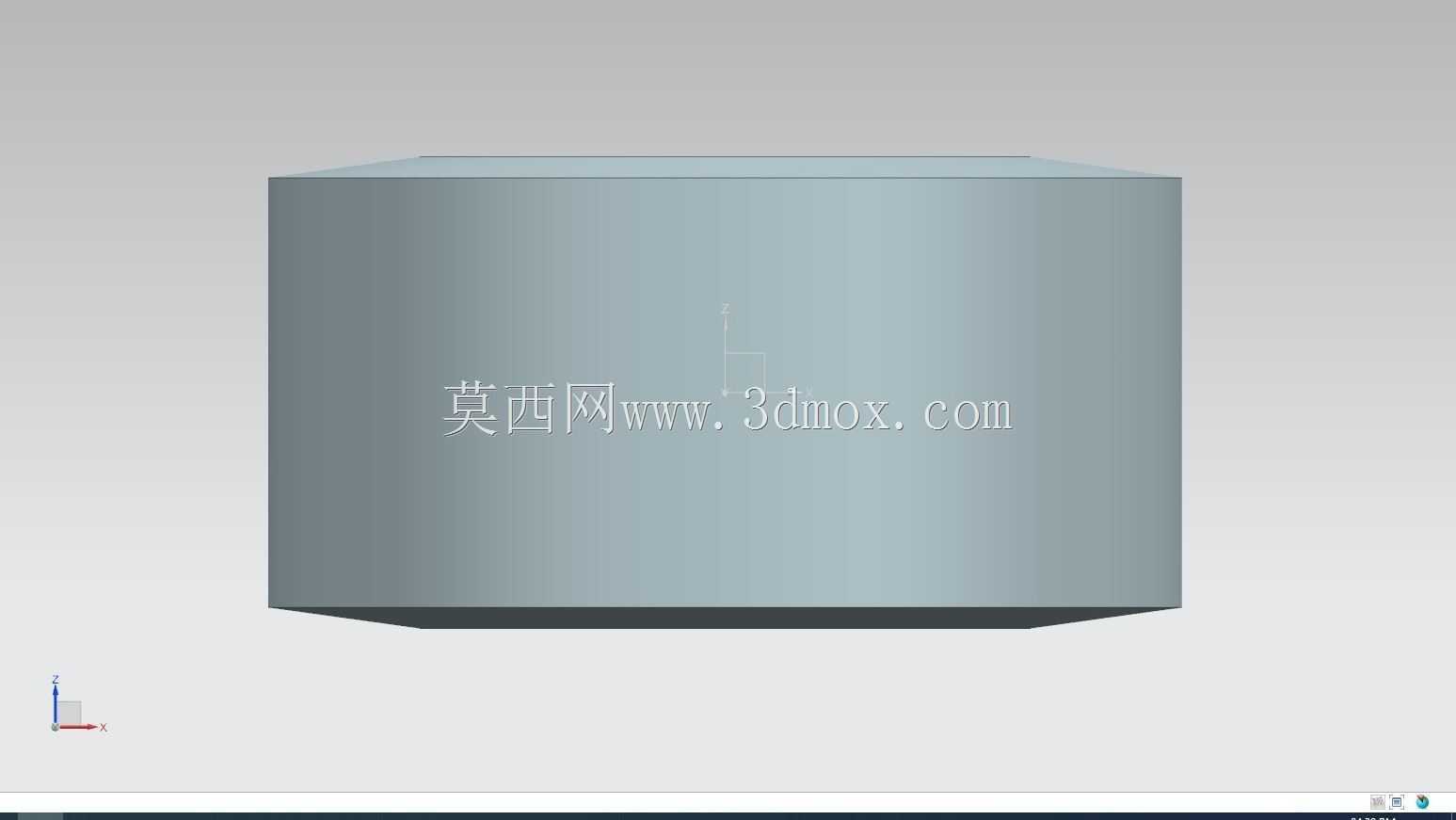

　　衬套的轴向高度也就是长度尺寸，要完全匹配安装点位的叠层厚度，要保证衬套在螺栓锁紧后，两端能刚好贴合两侧的金属安装面，既不能突出安装面太多导致螺栓锁紧后衬套被过度挤压变形，也不能长度不足导致两侧金属件直接接触，失去绝缘和减震的作用。设计时还要考虑橡胶的成型工艺特性，衬套的内外壁要保持足够的同轴度，两端的切面要平整，不能有飞边、缺料的缺陷，否则装配后会出现受力不均的问题，局部应力集中的位置很容易在长期使用中出现开裂。另外，衬套的两端边缘要做微小的倒角处理，不要做成尖锐的直角，一方面是装配时更容易导入安装孔，另一方面也能避免边缘位置受挤压时出现应力撕裂。

　　很多工程师在选型时容易混淆橡胶衬套和塑料衬套的使用场景，塑料衬套的刚性更好、绝缘强度高，但几乎没有弹性，无法起到减震缓冲的作用，而且在低温环境下容易变脆开裂，只适合完全没有振动、固定不动的静态绝缘场景；而橡胶衬套的弹性好、耐候性强，更适合变压器这种运行中存在持续微振、使用环境温变范围大的场景。在做三维建模时，要特别注意衬套的安装公差匹配，因为橡胶件是弹性体，尺寸公差可以比金属件适当放宽，但内孔和外径的同轴度公差要严格控制，否则装配后会出现偏心，导致局部承压过大。还要考虑衬套的压缩永久变形参数，设计时要计算螺栓锁紧后的压缩率，一般橡胶衬套的轴向压缩率控制在15%-25%区间是比较合理的，这个压缩率下既能保证衬套和安装面紧密贴合，起到密封和减震的作用，又不会因为压缩量过大导致橡胶提前老化失效。

　　在实际的设备运维过程中，这类衬套属于易损件，尤其是在户外高温、高紫外线环境下使用的变压器，橡胶会逐渐出现老化变硬、失去弹性的问题，所以在结构设计时，衬套的尺寸要尽量标准化，方便后期运维更换，不需要额外定制配件。另外，在做整机的装配干涉检查时，不能只看常温下的装配状态，还要考虑橡胶在低温下收缩、高温下膨胀的尺寸变化，预留足够的变形空间，避免温变过程中衬套膨胀挤压周边构件，或者收缩后出现装配间隙。很多新手设计师在做三维建模时，往往只画一个理想的圆筒模型，不考虑实际装配的公差、工艺倒角、材料变形特性，最后做出来的零件要么装不上，要么装上之后用不了多久就失效，本质上就是没有结合实际的工程场景做设计，把三维模型当成了单纯的几何绘图，而不是服务于实际生产装配的工程载体。

　　这类衬套虽然结构简单，就是一个空心的回转体零件，但它的尺寸匹配、材料选型、结构细节直接影响到电源变压器的运行可靠性，哪怕是一个小小的衬套失效，都可能导致变压器安装松动、绝缘失效，甚至引发更严重的设备故障，所以在做结构设计时，不能因为零件简单就放松设计要求，要从实际的安装场景、载荷条件、环境因素、工艺可行性多个维度去考量，让每个尺寸、每个结构细节都有对应的工程依据，这样建出来的三维模型才能真正用于实际生产，而不是一个只能看的几何造型。
