手动式管道切割作业工具结构设计

　　在现场管路铺设、水电安装、小型设备维保的作业场景里，这类手动切管工具的使用频率远高于大型电动切割设备，尤其是在狭窄作业空间、无供电配套的户外施工点位，不需要外接动力源的手动结构能适配绝大多数零散切管需求。从实际作业逻辑出发，这款切管工具的核心功能是通过手动进给的方式，对薄壁金属管、硬质塑料管路实现环形等深切割，相比传统钢锯裁切，它能保证切口端面与管路轴线的垂直度，避免后续管路对接时出现偏斜、密封失效的问题。

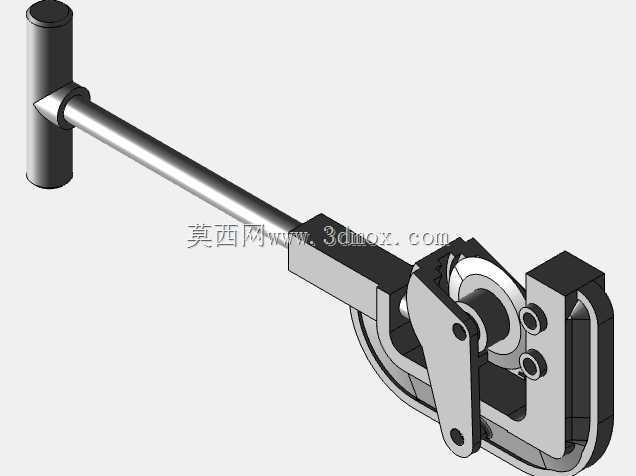

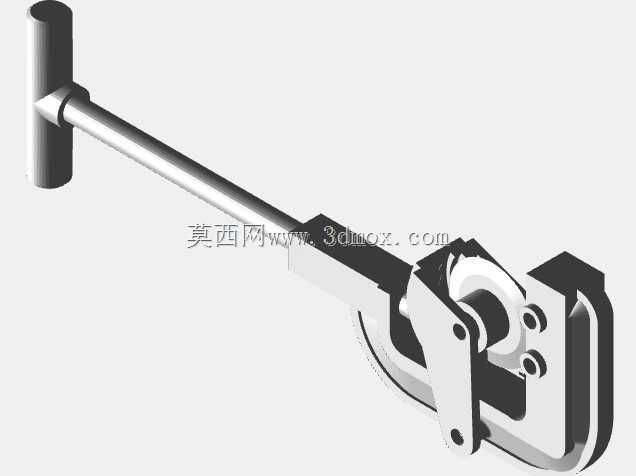

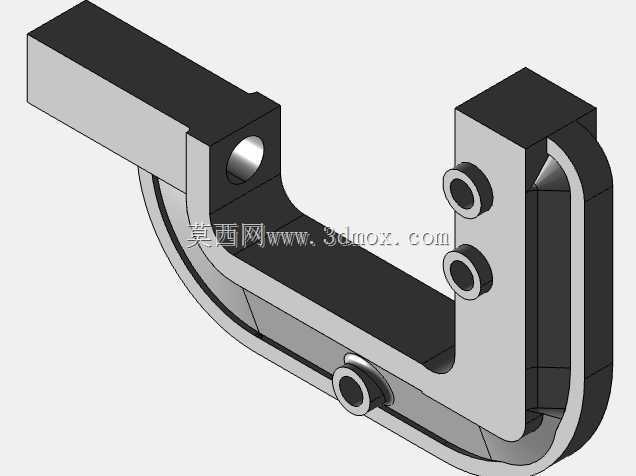

　　从结构设计思路来看，整体采用长力臂加C型夹持框架的布局，长操作杆的长度经过力矩匹配，操作人员单手握持转动时，不需要施加过大的下压力就能让切割滚轮在管壁形成稳定的切削压痕，连续环绕管路转动过程中，进给结构会逐步推动切割轮压入管壁，直到管路被完整切断。C型夹持框架的开口尺寸决定了可加工管路的最大直径，框架上的两个支撑滚轮与切割轮呈三点分布，作业时两个支撑滚轮贴靠在管路外壁，和切割轮形成稳定的三角形支撑，避免切割过程中工具跑偏、划伤管路非加工区域。

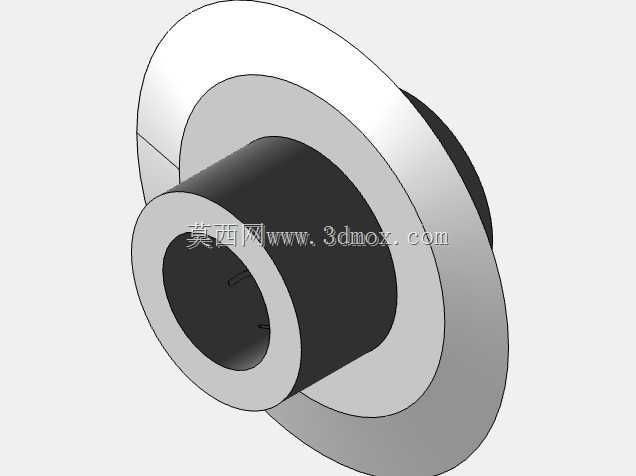

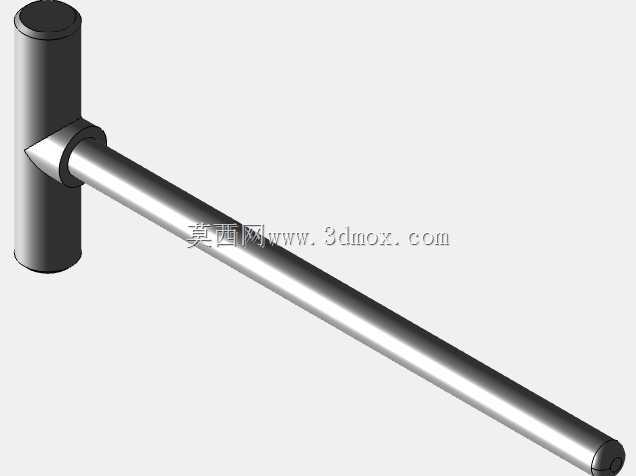

　　设计时需要重点考虑的安装边界与尺寸适配问题，首先是操作杆的回转半径，在狭窄的管道井、设备夹层作业时，过长的操作杆会出现转动干涉，这款结构的操作杆采用直杆布局，没有额外的突出结构，最小作业回转空间只需要略大于杆长的两倍直径范围，能适配多数狭小施工点位。其次是C型框架的开口深度，要覆盖常规家装、设备维保场景下常用的管路直径范围，同时框架本身的厚度要控制在合理范围，避免贴墙布置的管路因为间隙过小无法卡入切割位。切割轮的安装位设计为快拆结构，当切割轮出现磨损、刃口崩缺时，不需要额外的专用工具就能完成更换，适配现场快速维保的作业需求。

　　从功能特性上看，这款工具不需要复杂的调校，作业时只需要将C型框架卡套在待切割的管路段，调整初始进给量让切割轮轻抵管壁标记位置，之后匀速转动操作杆环绕管路，每转动一周微调一次进给量，直到管壁被切透即可。相比电动切割设备，它不会产生高温切屑，也不会因为高速磨削导致管路端口出现退火变形，对于薄壁铜管、不锈钢管这类对端口变形敏感的管路，手动切割的端口质量更能满足后续卡压、螺纹连接的装配要求。支撑滚轮的型面采用圆弧凹槽设计，和不同外径的管路外壁都能形成稳定贴合，切割过程中不会出现打滑、走位的问题，即使是没有太多操作经验的施工人员，也能快速切出平整的管口。

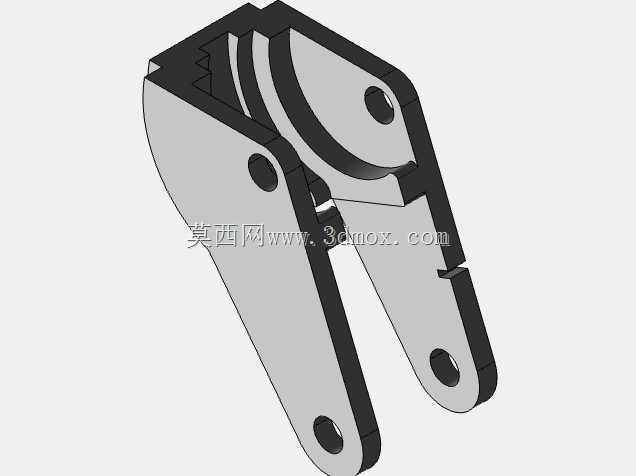

　　在结构细节处理上，操作杆与进给机构的连接位置设置了防滑的握持段，长时间施力转动时不会出现手滑的情况；所有铰接转动的位置都预留了合理的配合间隙，即使作业现场沾有少量泥沙、金属碎屑，也不会出现卡滞无法转动的问题。整体结构没有易损的电子元件、复杂的传动齿轮，日常存放只需要做好切割轮的防锈处理，就能长期保持可靠的作业状态，非常适合作为施工班组的常备工具、设备运维人员的随身工装，应对日常的管路改造、维修切割需求。在建模过程中，所有转动副的配合公差都按照手动工具的通用装配要求设定，切割轮与支撑滚轮的相对位置经过运动仿真验证，环绕管路转动时不会出现运动干涉，进给螺杆的行程匹配最大切割管径的壁厚需求，不会出现行程不足无法切透管壁、或是行程过长导致滚轮碰撞的问题。
