六爪环形定位卡扣结构设计

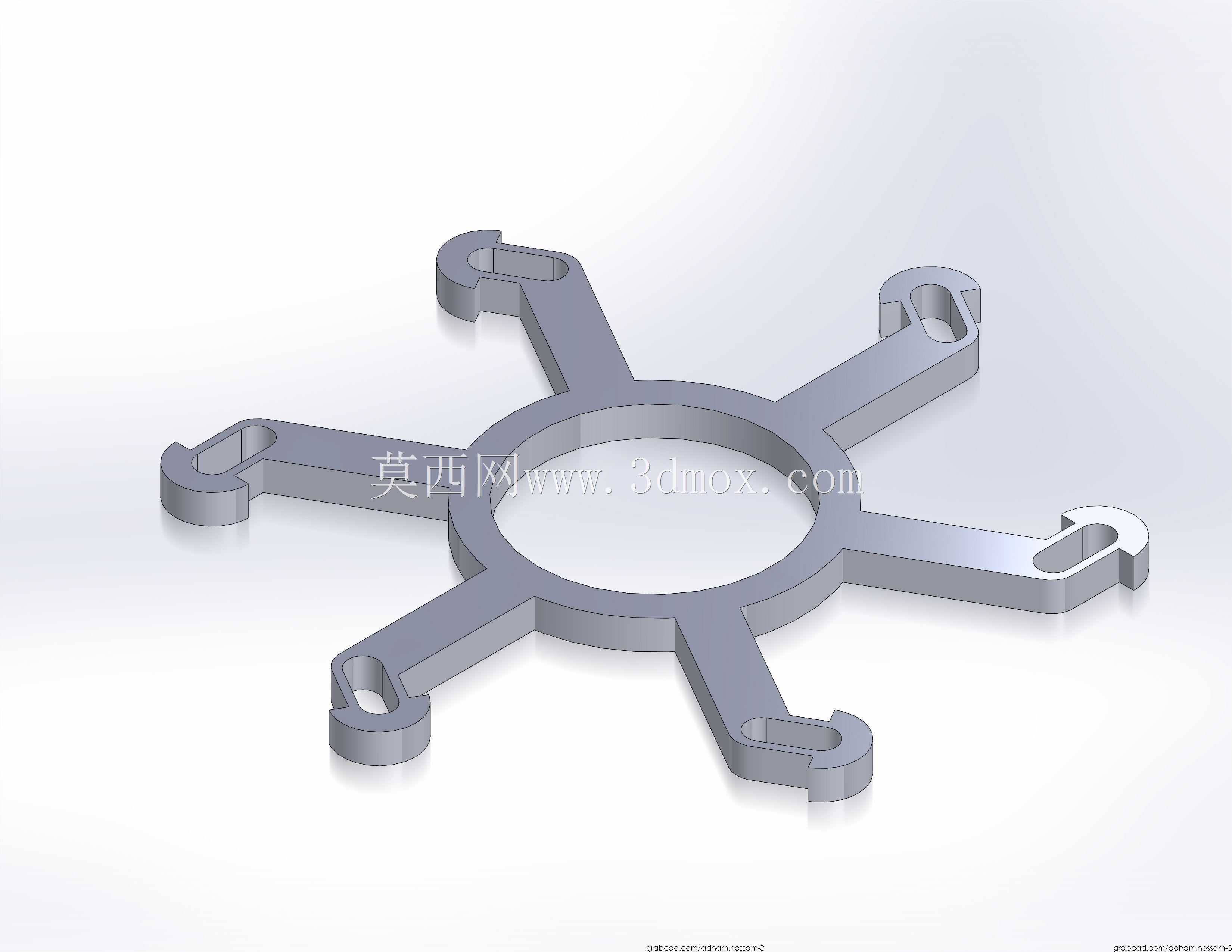

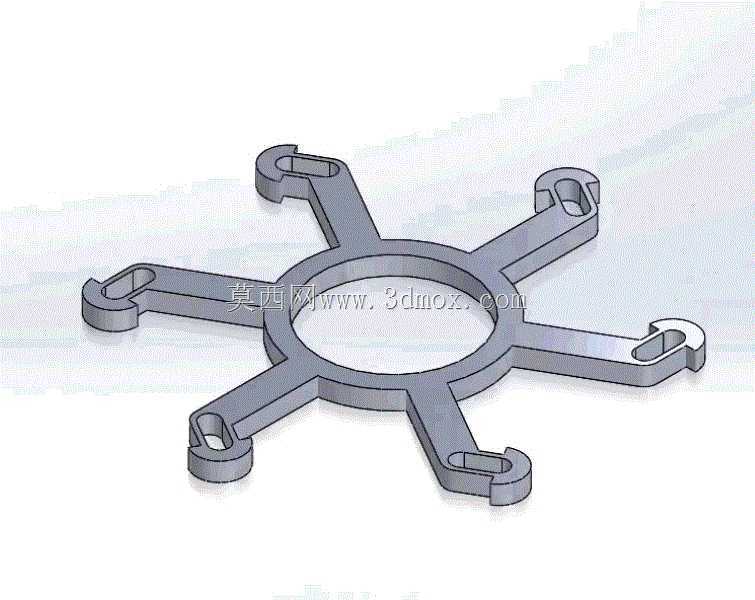

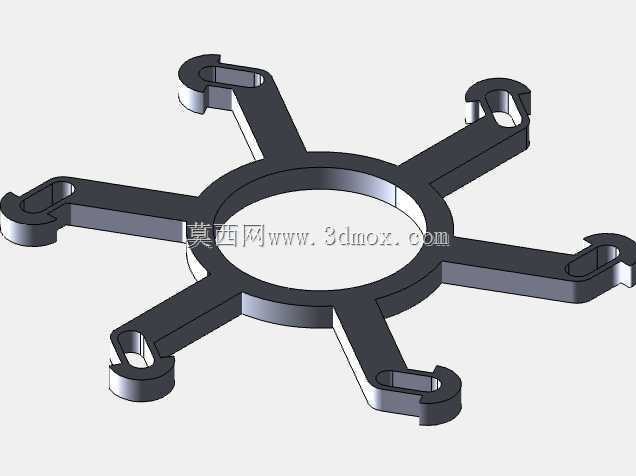

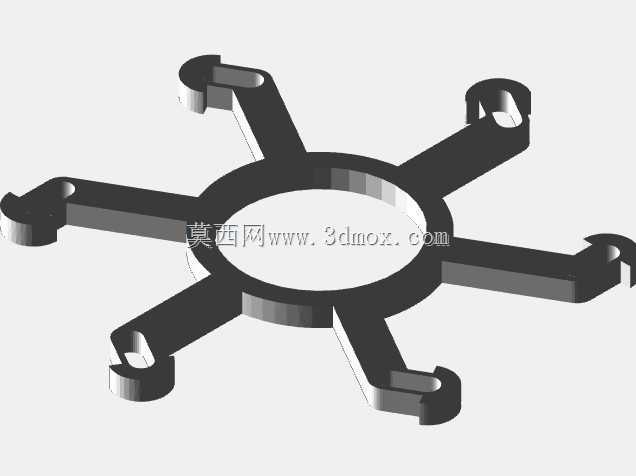

　　在自动化装配线的工件定位工位、小型机电产品的壳体快拆连接、精密仪器的内部组件固定场景中，这类六爪环形卡扣结构的应用十分普遍，它不需要额外紧固件就能实现径向定位与轴向限位，装配时仅需对准中心孔位按压到位，依靠卡爪末端的钩状结构即可完成卡合，拆卸时通过专用工装撑开卡爪就能快速分离组件，大幅缩减装配与维护的工时。从结构设计逻辑来看，中心环形基体是整个零件的受力核心，所有卡爪的载荷都会传递到这个环体上，因此环体的壁厚需要根据实际承载的拉拔力做匹配，常规小尺寸应用场景下，环体内径通常适配直径10-30mm的轴类或柱形安装位，壁厚控制在1.5-3mm之间，既保证足够的结构强度，又不会占用过多安装空间。

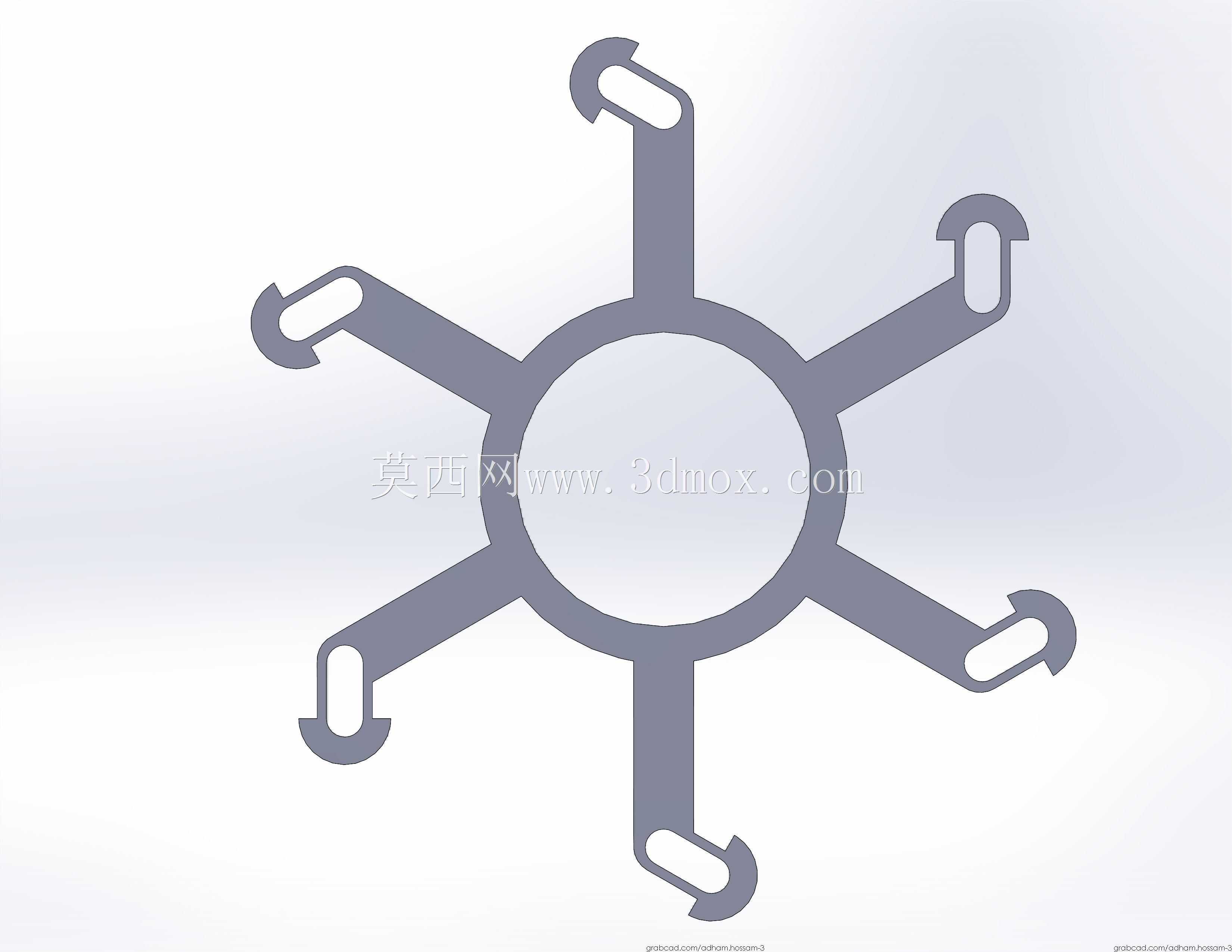

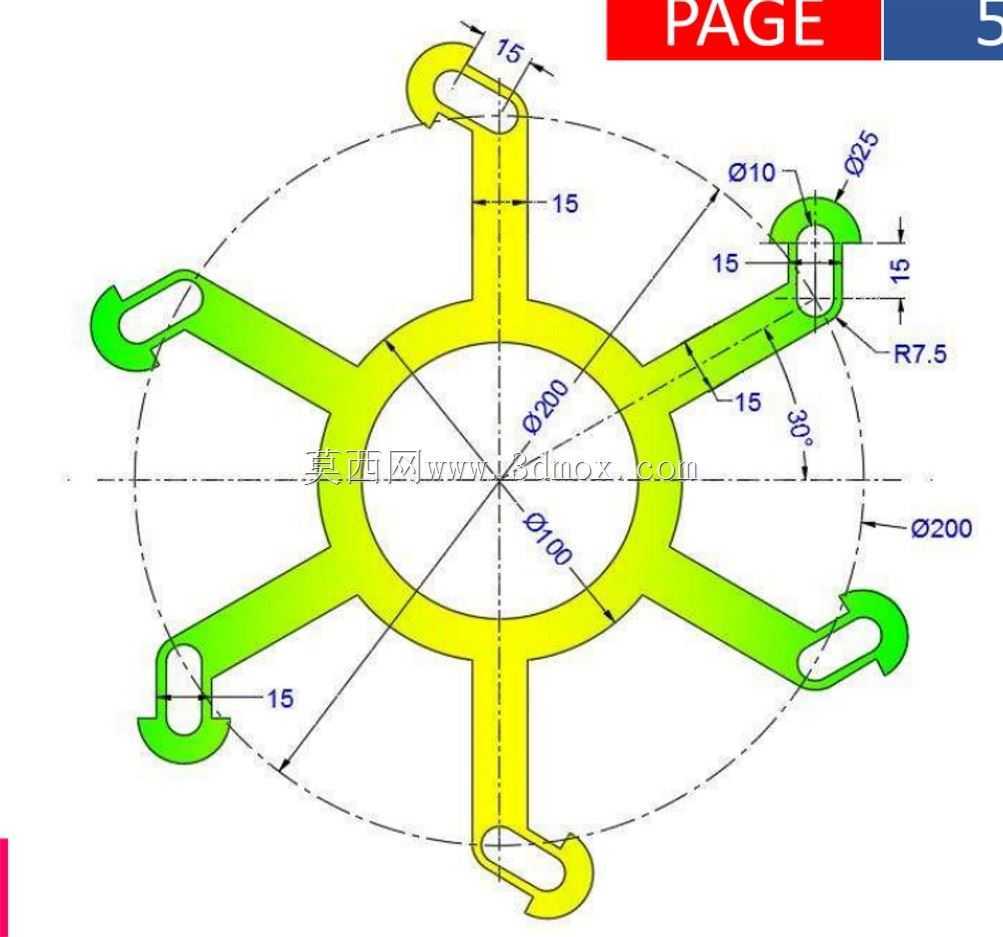

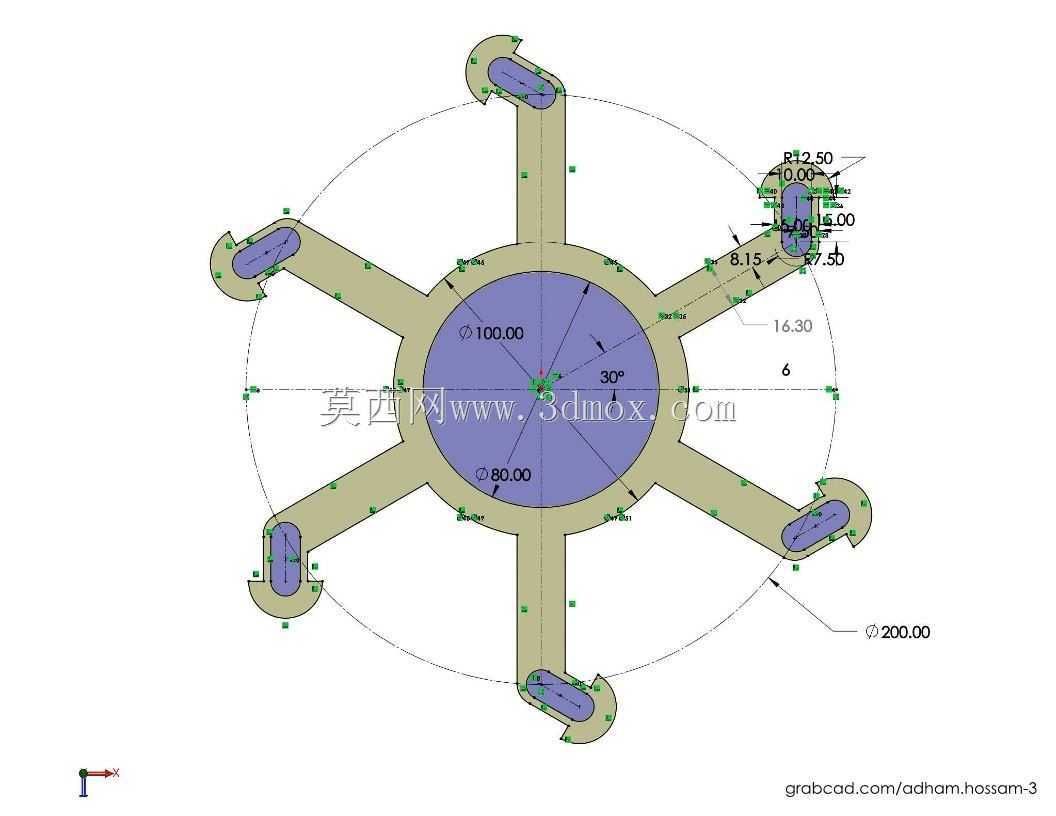

　　六个卡爪沿环体周向均匀分布，相邻卡爪的夹角保持60度，这种等分布局能让卡合时的受力均匀分散到每个爪体上，避免局部应力集中导致的卡爪断裂或变形，每个卡爪从环体向外延伸的长度根据卡合行程设计，通常卡合有效深度控制在2-5mm，爪体根部做圆角过渡处理，减少应力集中系数，提升反复拆装后的结构疲劳寿命。卡爪末端的钩状结构是实现卡合功能的关键，钩面的倾斜角度通常设计为15-30度，装配时这个斜面会与被连接件的安装孔边缘接触，产生径向分力撑开卡爪，当卡爪完全穿过安装孔后，爪体依靠自身弹性回弹，钩面的直面部分贴合被连接件的背面，实现轴向限位，防止松脱。

　　爪体的厚度设计需要兼顾弹性与强度，厚度过小会导致卡爪刚性不足，卡合后容易出现晃动，定位精度下降；厚度过大则会让卡爪弹性不足，装配时需要的按压力过大，甚至出现装配困难、卡爪断裂的问题，常规工程塑料材质的这类卡扣，爪体厚度通常在1-2mm之间，如果采用钣金冲压工艺制作，厚度则控制在0.5-1.2mm，根据材质的弹性模量调整具体参数。在安装边界方面，这类卡扣的整体外轮廓直径由中心环体外径加上两倍的卡爪延伸长度决定，设计时需要预留足够的卡爪变形空间，被连接件的安装孔直径需要略大于卡爪收拢状态下的最大外径，间隙控制在0.1-0.3mm之间，既保证装配顺畅，又不会因为间隙过大导致定位偏差。

　　如果应用在有振动的工况下，还可以在卡爪的接触面上增加微小的防滑凸点，提升卡合后的摩擦力，避免长期振动下出现松脱问题。这类结构的建模过程中，需要重点关注卡爪的拔模角度，如果采用注塑工艺生产，卡爪的侧面需要预留1-2度的拔模斜度，方便脱模；如果是钣金加工的零件，则需要重点核算折弯处的展开尺寸，保证折弯后卡爪的位置度符合设计要求。另外在做结构验证时，需要重点测试卡爪的反复拆装寿命，模拟实际使用中的拆装次数，验证爪体是否会出现塑性变形、断裂等失效问题，同时测试拉拔力是否满足使用要求，保证在正常使用工况下不会出现意外松脱。在实际选型应用中，需要根据被连接件的材质、厚度、使用环境的温度、振动幅度等参数调整卡扣的具体尺寸，比如在高温环境下使用的塑料卡扣，需要选择耐温性能更好的材质，同时适当增加爪体厚度，避免高温下材质软化导致卡合力下降；如果是在有腐蚀的环境中使用，则需要选择对应的耐腐蚀材质，或者做表面防腐处理，提升零件的使用寿命。
