数控铣床外部防护壳体结构三维设计

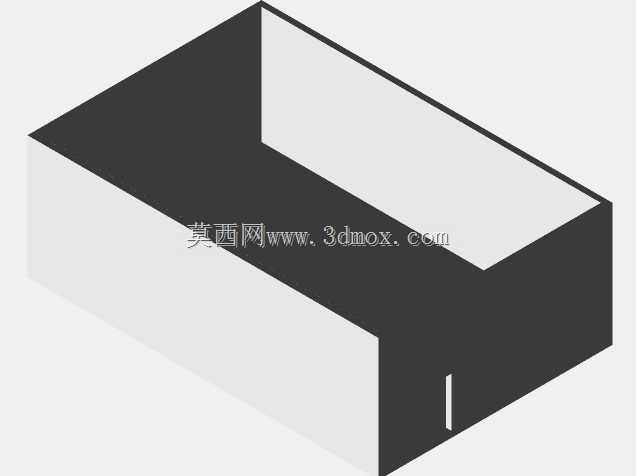

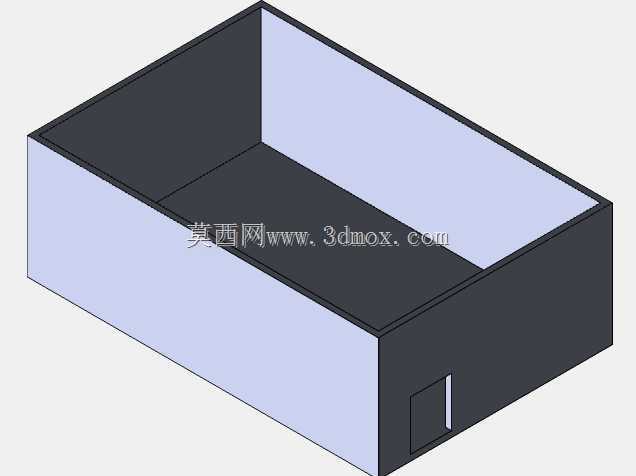

　　在离散制造的金属切削加工场景中，数控铣床的外部防护壳体是保障加工安全、阻隔切削飞溅、维持设备运行整洁度的核心结构部件，本次建模的壳体结构针对中小型立式数控铣床的安装边界设计，可适配常规加工行程的通用型数控铣床安装需求。从实际加工场景的使用需求来看，这类防护壳体首先要满足切削区域的全封闭防护要求，日常加工钢件、铝件时，高速旋转的刀具带动切削液、金属切屑向四周飞溅，壳体的封闭结构可完全阻挡飞溅物飞出加工区域，避免切屑烫伤操作人员、切削液污染车间地面，同时也能减少加工过程中切削噪音向外传递，改善车间作业的声环境。从设计思路层面，本次壳体采用分体式拼接结构，整体为直角长方体构型，没有多余的外凸造型，一方面可以最大化压缩设备的占地空间，适配中小型加工车间狭窄的设备排布间距，另一方面规整的外形也便于钣金下料加工，减少异形折弯带来的工艺成本。壳体的侧壁采用1.5mm厚冷轧钢板折弯成型，相邻壁板之间通过内置角码连接，安装时不需要在壳体外表面打外露连接孔，既保证了外表面的平整美观，也避免了连接缝隙处出现切屑、切削液渗漏的问题。

　　壳体的正面预留了可滑动的防护门安装位，日常上下工件、对刀操作时可拉开防护门，加工过程中关闭防护门即可形成封闭加工腔，防护门的滑动轨道内置在壳体侧壁的折弯槽内，不会额外占用壳体外部空间，轨道位置做了抬高处理，可避免堆积的切屑卡滞滑动轮，减少日常维护的清理工作量。从安装边界尺寸来看，该壳体的长宽高尺寸匹配常规400*800mm加工行程的立式数控铣床，底部预留了与机床床身底座连接的固定孔位，孔位间距按照通用机床底座的安装螺孔标准设计，不需要对原有床身做额外打孔改造即可直接适配安装，壳体的后侧预留了电气走线、切削液回流管路的开孔，开孔位置做了翻边处理，可避免穿线时划伤线缆表皮，同时开孔处配套有密封胶条安装槽，安装后可减少切削液蒸汽从开孔处溢出。

　　壳体的顶部为半开放搭接结构，可根据后续需求加装顶部观察窗或者油雾收集器接口，不需要对原有壳体做二次切割改造，预留的搭接边宽度为50mm，可承载常规小型油雾收集器的安装重量，不需要额外加装支撑支架。在实际设备选型配套过程中，这类规整结构的防护壳体通用性较强，除了适配新机床的出厂装配，也可用于老旧数控铣床的防护改造，替换原有老化破损、防护不全的旧外壳，改造过程中不需要改动机床的核心运动部件，只需要将壳体分片拼接后固定在床身底座即可，整体改造周期短，改造成本低。

　　从结构强度角度，壳体的侧壁折弯处做了加强筋压型处理，即使受到意外撞击也不会出现大面积凹陷变形，日常加工过程中偶尔的工件磕碰也不会造成壳体开裂，表面可按照车间设备统一配色要求做喷塑处理，耐油污、易擦拭，长期使用不会出现漆面脱落生锈的问题。壳体的下部预留了排屑机的安装避让空间，可适配链板式排屑机的安装对接，加工产生的切屑可直接通过壳体内部的斜面滑入排屑机，不需要人工频繁清理壳体内腔的堆积切屑，减少操作人员的辅助作业时长。
