数控铣床配套法兰式转接结构件

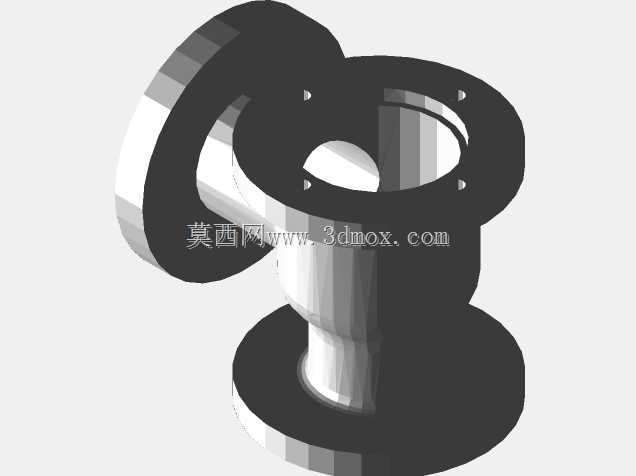

　　在中小规格数控铣床的主轴端配套改造、工装夹具快换场景中，这类带双侧法兰定位的转接结构件是衔接主轴输出端与执行工装的核心衔接部件，日常多用于铣削加工工位的夹具转接、异形刀具延长安装、小型动力头侧装配套，能有效解决标准主轴接口与非标工装安装位不匹配的问题，减少现场二次配做的加工量。从结构设计逻辑来看，该部件采用双侧法兰加中间过渡筒体的构型，上端法兰面均匀分布四个定位销孔，用于和铣床主轴端的定位凸台完成周向定位，孔位公差按照H7级精度设计，装配时可保证转接件与主轴的同轴度控制在0.02mm以内，避免高速铣削时出现偏摆振刀的问题；下端法兰为整圈平面结构，厚度比上端法兰增加2mm，用于承载工装装夹时的轴向压紧力，法兰边缘做了R1.5的圆角过渡，避免应力集中导致的法兰根部断裂问题。

　　中间过渡筒体采用等壁厚设计，壁厚取值为8mm，既可以保证整体结构的刚性，满足铣削加工时承受径向切削力的需求，又不会因为壁厚过大增加不必要的转动惯量，适配铣床主轴最高8000转的运行工况。安装边界方面，上端法兰的定位止口直径与常用的数控铣床BT30主轴端止口尺寸匹配，安装时无需额外加装过渡套，直接通过四个M3内六角螺丝完成锁紧固定，螺丝孔采用沉头设计，锁紧后螺丝头不会突出法兰平面，避免和主轴端的防尘盖板产生干涉；下端法兰的安装孔位采用通用孔距设计，可兼容常见的小型平口钳、雕刻主轴夹具、气动夹紧工装的安装尺寸，更换不同工装时不需要重新调整转接件的安装位置。

　　实际使用过程中，该转接件可搭配8mm规格的tanto lisa roscada紧固件、M3螺母螺丝完成附属组件的固定，同时预留了适配nema17规格步进电机、Arduino控制模块的安装位，可拓展安装自动对刀模块、小型冷却喷嘴支架等附属配件，满足小型数控铣床的DIY改造、教学实训设备搭建的需求。结构细节上，筒体内部做了通孔设计，可穿过主轴的中心出水管道，也方便布设控制线路，通孔内壁做了Ra1.6的粗糙度处理，避免穿线时刮伤线缆外皮；法兰与筒体的衔接位置采用圆弧过渡，焊接式结构的焊缝位置做了打磨平整处理，整体做了发黑防锈处理，可适应车间内有切削液飞溅的加工环境，长期使用不会出现锈蚀卡滞的问题。

　　在选型适配时，需要确认铣床主轴端的止口尺寸与该转接件的上端止口匹配，安装前要清理法兰结合面的切屑、油污，保证定位面贴合紧密，锁紧螺丝时采用对角分次锁紧的方式，避免法兰面受力不均出现倾斜；日常维护时只需定期检查螺丝锁紧状态，清理结合面的切屑堆积即可，不需要额外加注润滑脂，维护成本较低。该结构件的设计充分考虑了小型数控铣床改造场景的通用性需求，没有采用非标的特殊接口，所有安装孔位、尺寸参数都贴合现有通用配件的规格，用户拿到后可直接安装使用，不需要二次加工修改，能大幅缩短设备改造的周期，降低改造的加工成本。
