F1造型差速轮式移动机器人底盘结构

项目分类:工业机器人 发布时间:2025-01-13 ID:892832
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构
  • F1造型差速轮式移动机器人底盘结构

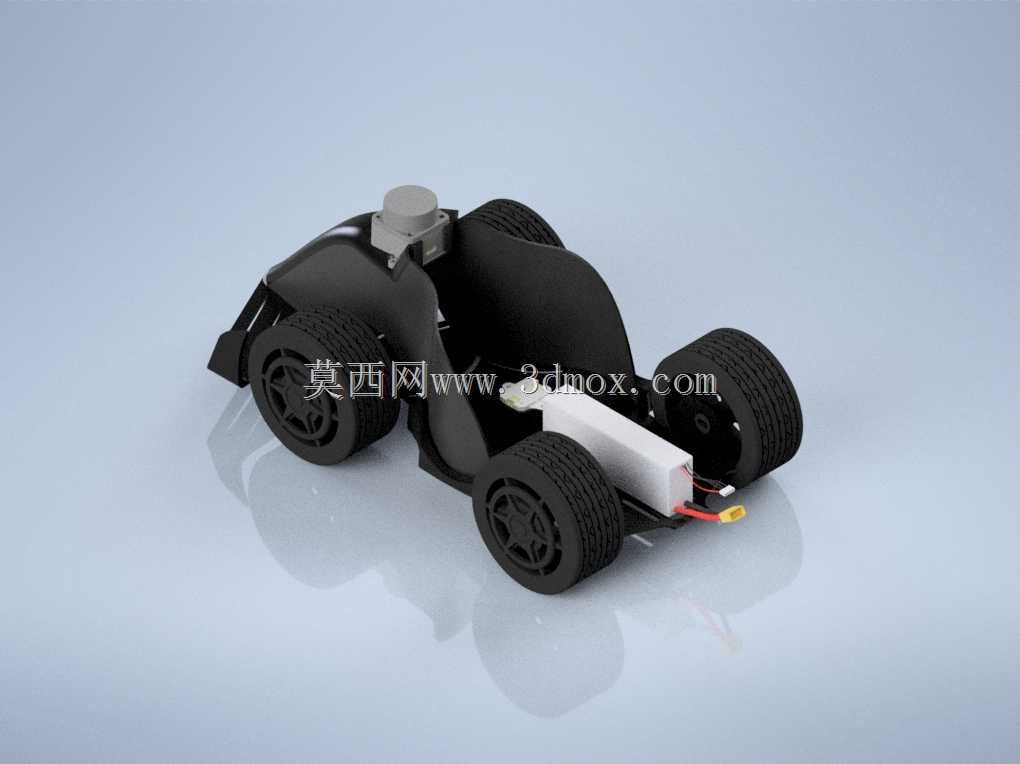

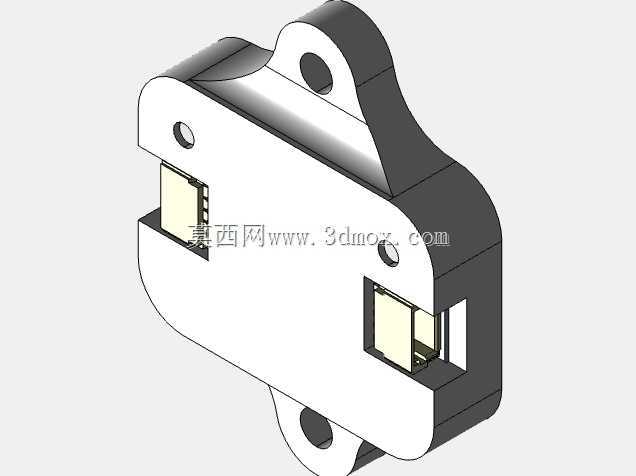

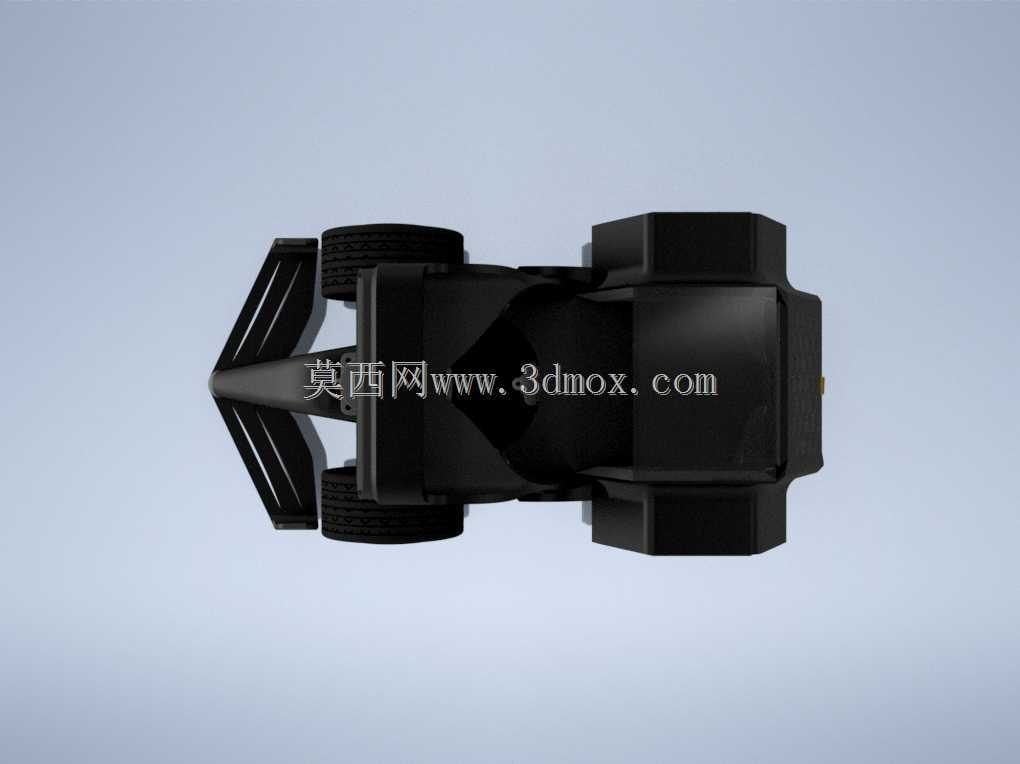

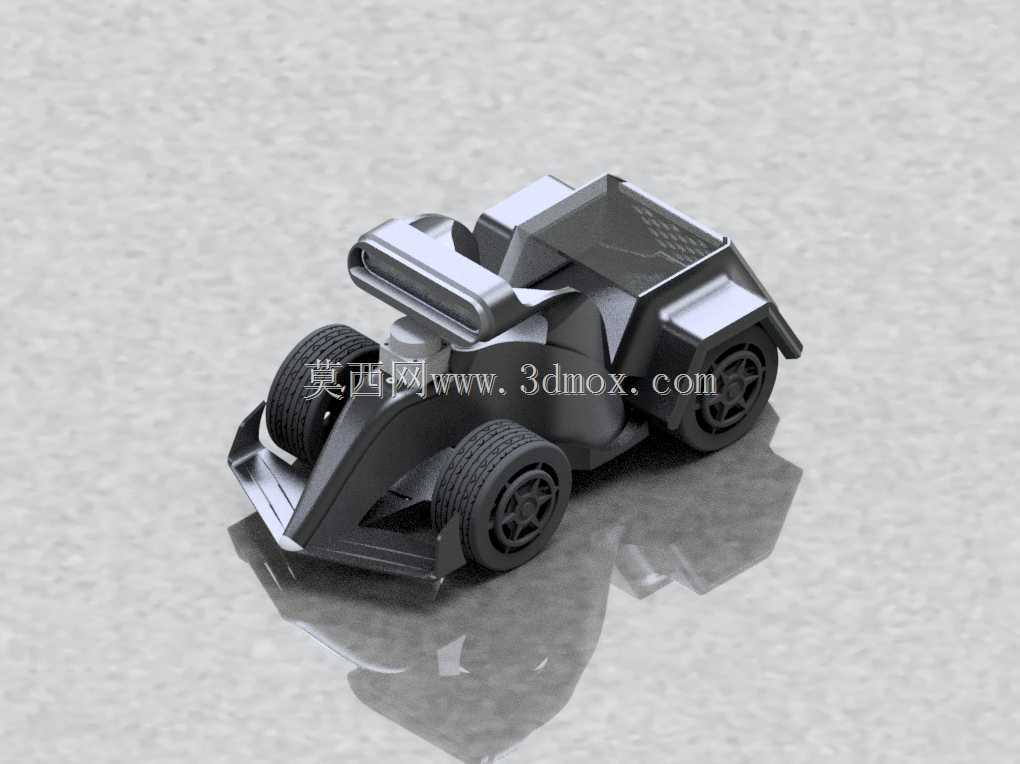

  这款轮式差速移动底盘的设计,最初是面向室内仿真环境与实体教学验证场景开发的,核心适配ROS生态下的导航、避障算法验证需求,可作为高校机器人工程专业的教学实验载具,也能搭载小型传感模组完成室内巡检、物料转运类轻量化作业任务。设计过程中没有沿用常规圆形或矩形差速底盘的通用布局,而是参考一级方程式赛车的整车比例做了外形优化,同时兼顾3D打印加工的工艺特性,所有外露结构均做了最小壁厚校核与打印支撑优化,无需复杂的后处理工序即可完成单件试制。底盘的核心承载区采用中置布局,将轮组、惯性测量单元、动力电芯的安装位整合在同一主受力壳体上,两侧轮组的安装同轴度公差控制在0.2mm以内,避免差速行进过程中出现轮组偏磨、走偏的问题。

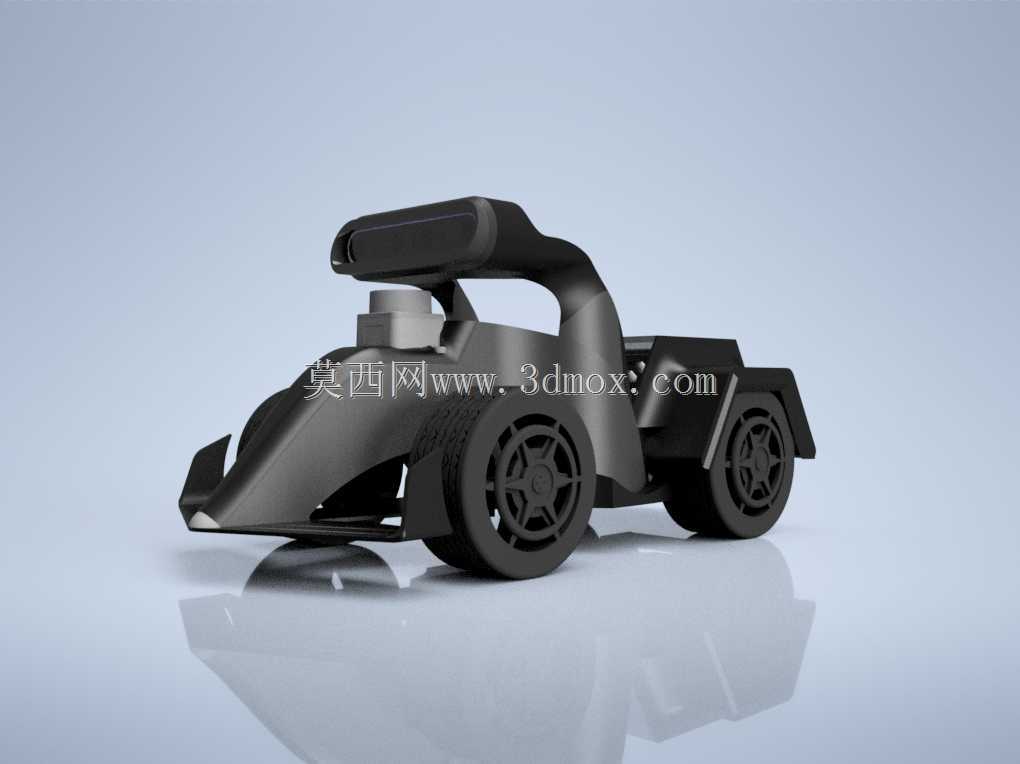

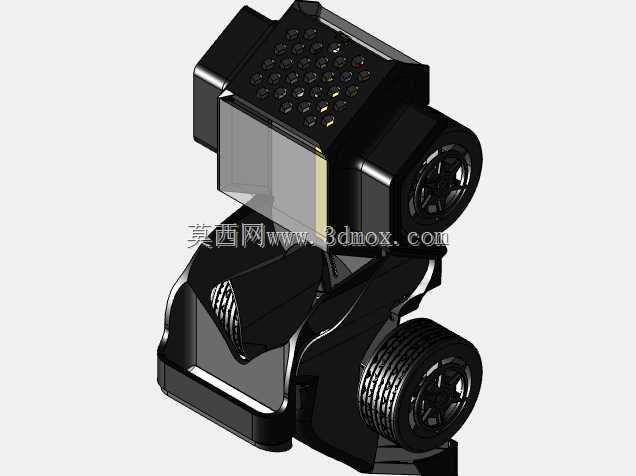

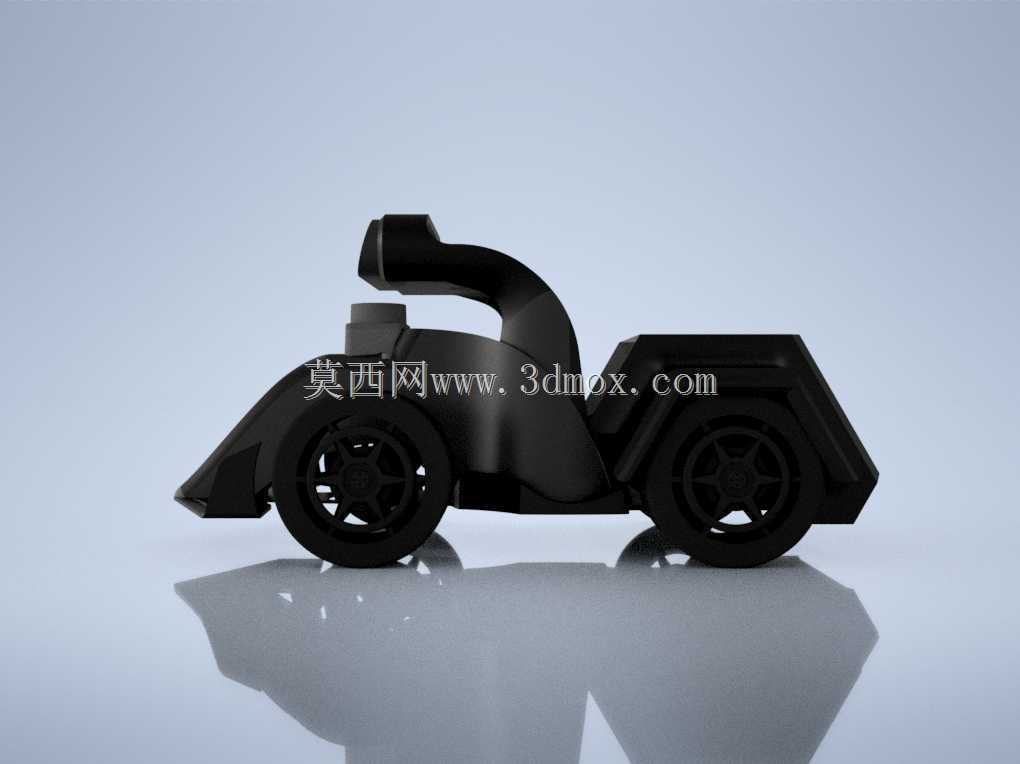

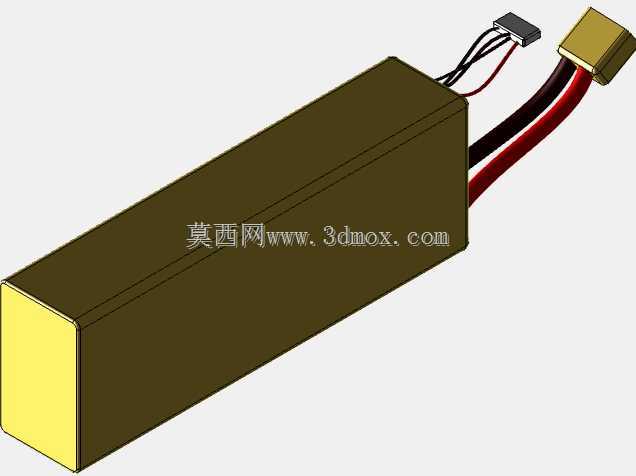

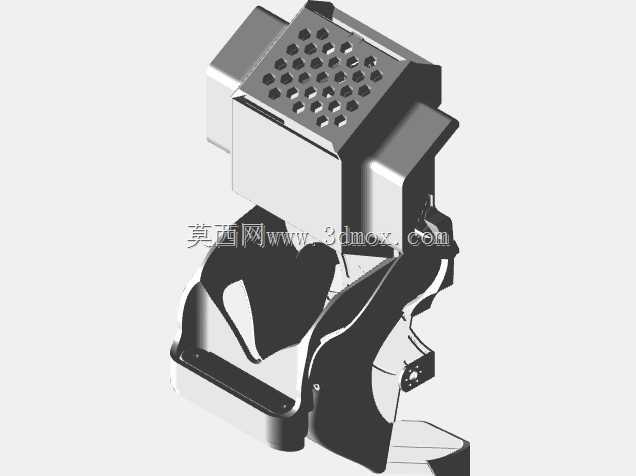

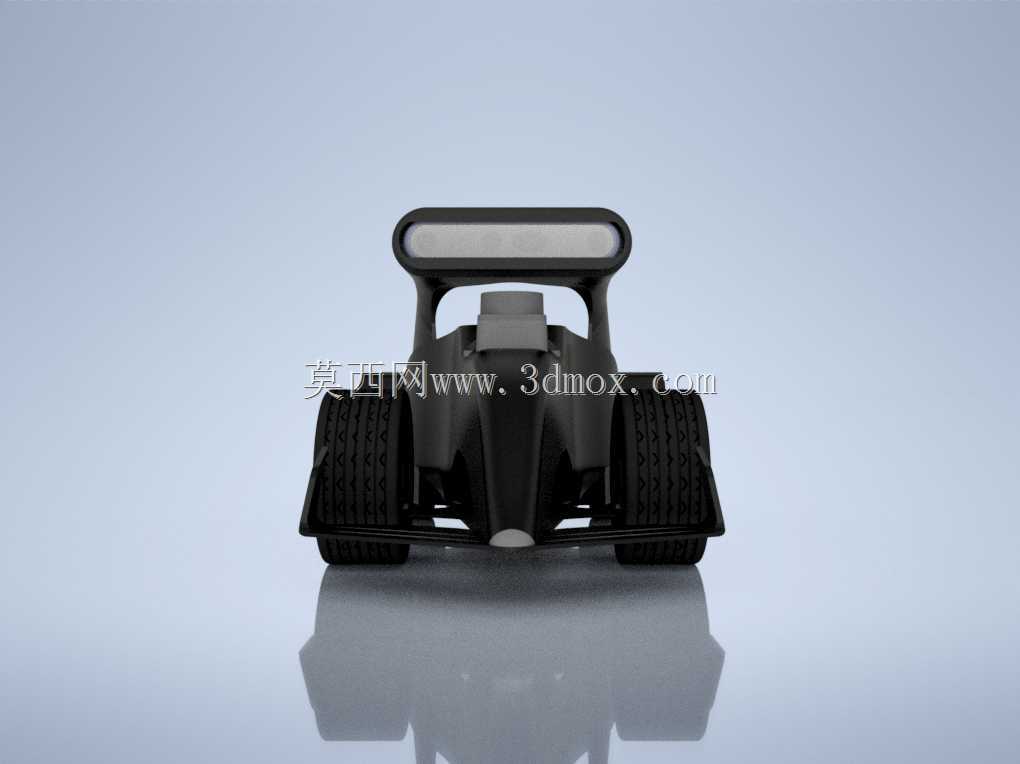

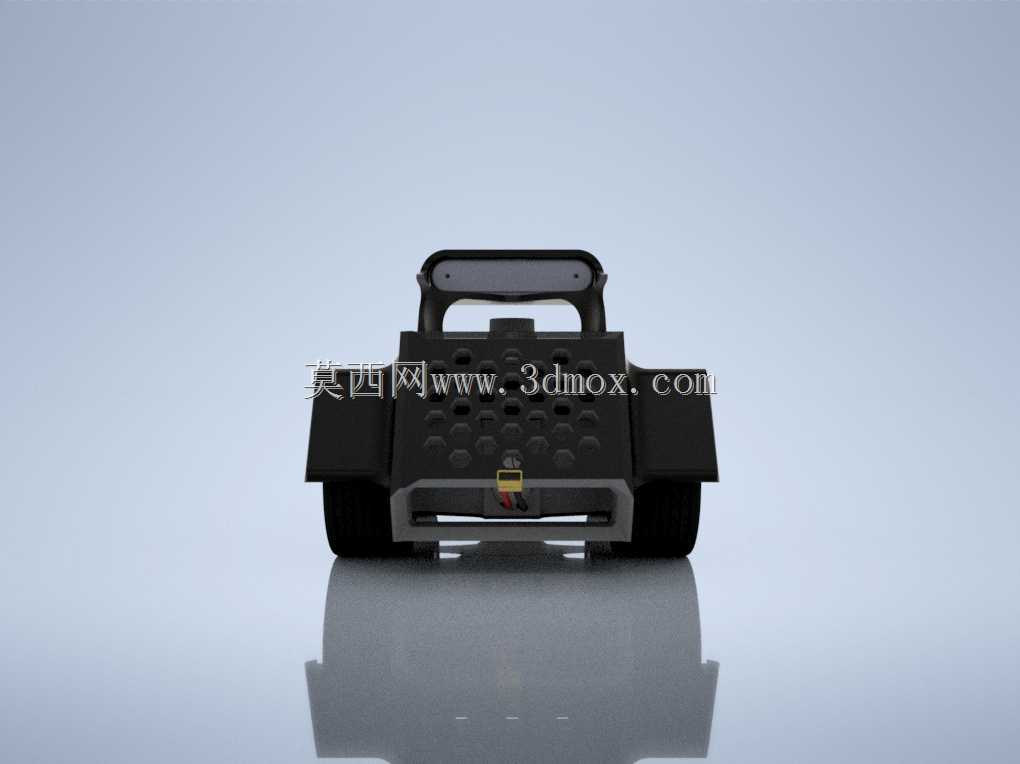

  前翼结构并非单纯的造型装饰,其内部预留了激光雷达的安装支撑位,可直接适配常规小型二维激光雷达的安装孔位,前翼的突出结构同时能为前置传感模组提供碰撞防护,避免低速行进过程中剐蹭损伤传感元件。底盘后部参考装甲车辆的尾部造型做了抬高设计,预留出后置货舱区域,上方覆盖可拆卸的亚克力盖板,可根据任务需求搭载小型机械爪、图像采集模组或者额外的配重块,货舱区域的净安装空间经过核算,可容纳常规尺寸的单块锂聚合物电池与下层驱动控制板,走线槽全部集成在壳体内部筋位之间,避免外露线束被轮组卷入或者剐蹭外部障碍物。

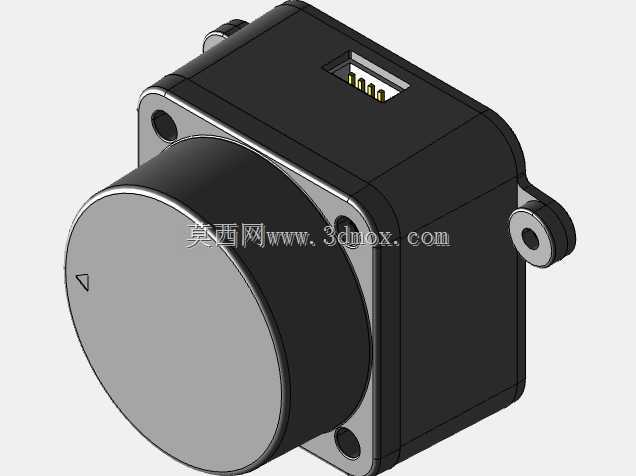

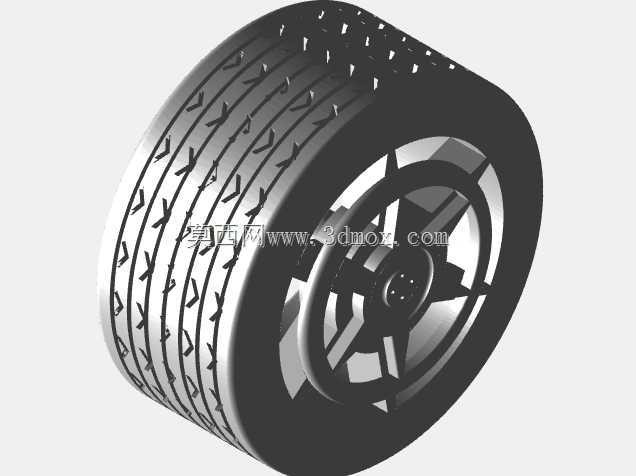

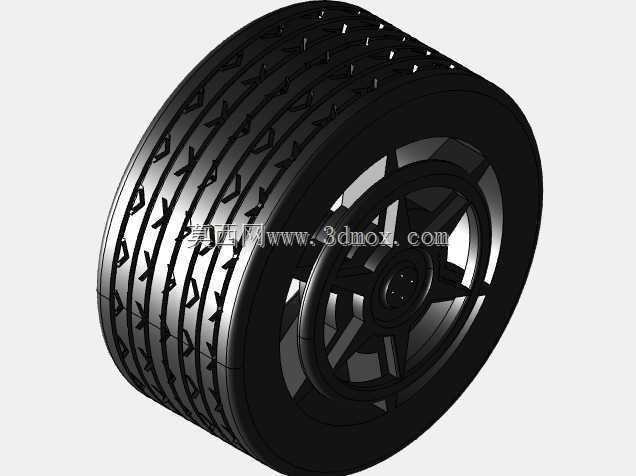

  轮组采用标准橡胶小车轮搭配内嵌轮毂的设计,轮毂的安装孔位适配常用的直流减速电机输出轴,轮拱位置的挡泥结构与壳体一体成型,可阻挡行进过程中带起的灰尘、碎屑溅入底盘内部的电子元件安装区。底盘的整体离地间隙经过多轮仿真验证,在常规室内平整地面、短绒地毯场景下都能顺利通行,不会出现底盘托底卡住的问题,前后接近角与离去角的参数设置,也能适配室内常见的小高度门槛、线缆凸起等障碍。设计过程中特意保留了原有差速机器人的传感器安装坐标基准,所有IMU、激光雷达、相机的安装位置相对坐标与原有通用底盘完全一致,可直接复用成熟的导航算法参数,无需重新做坐标标定,大幅降低了从仿真环境到实体样机的调试工作量。

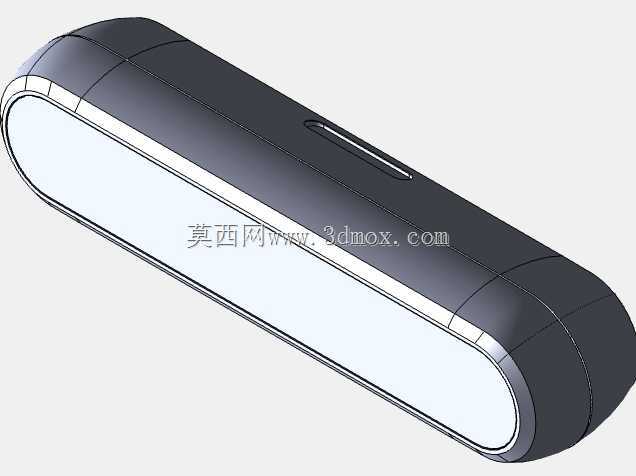

  顶部的相机安装支架采用快拆结构设计,可根据需求调整俯仰角度,适配视觉导航、二维码识别等不同视觉任务的安装需求。底盘壳体的所有连接位均采用自攻螺丝柱设计,无需预埋铜螺母即可完成上下壳体的紧固,适合小批量快速试制场景,所有筋位的厚度均做了均匀化处理,避免3D打印过程中出现壁厚不均导致的翘曲变形问题。差速控制的两个驱动轮采用对称布局,后部预留了一个万向从动轮的安装位,三点支撑的布局保证了底盘静止与行进过程中的稳定性,不会出现侧翻问题,即使在最大加速度行进状态下,整机的重心投影也始终落在三个轮组的支撑三角形范围内。
