圆形双轮移动机器人底盘结构设计

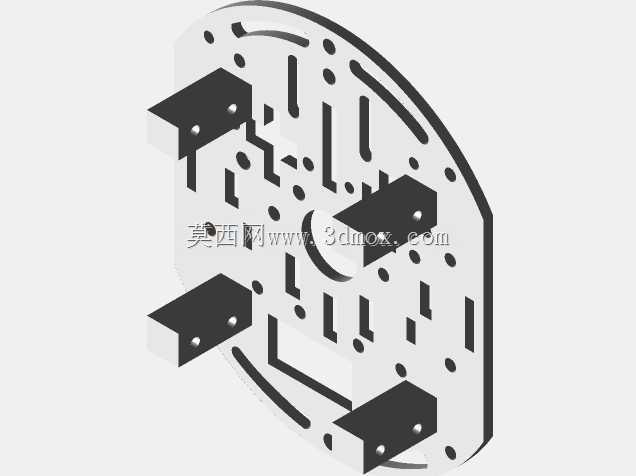

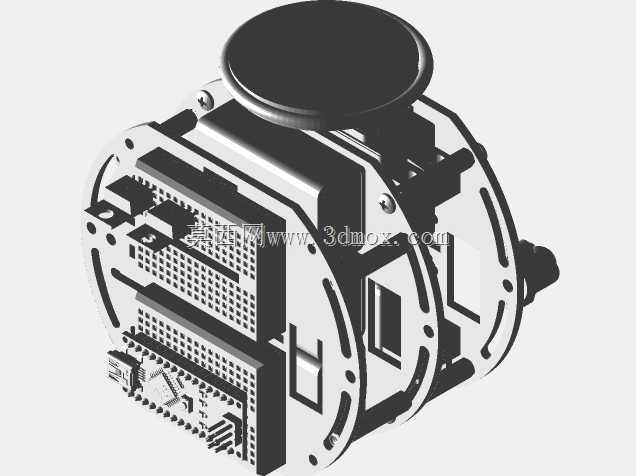

　　这款圆形结构的移动机器人底盘，在设计之初就瞄准了室内窄空间作业的实际需求，区别于常规方形底盘的棱角干涉问题，圆形外轮廓在转向、贴边行走时能最大程度降低剐蹭风险，尤其适合实验室设备巡检、办公区物料配送、教室内教学演示这类存在大量边角障碍物的场景。从结构布局来看，整个底盘采用一体化层叠式设计思路，上层圆形安装板预留了规则排布的安装孔位，这些孔位并非随意设置，而是按照常用传感器、控制板、负载模块的通用安装间距做了适配，不管是搭载激光雷达支架、单目相机模组，还是固定上层载物托盘、机械臂安装座，都能直接通过标准紧固件完成固定，不需要额外做转接板加工，能大幅缩短二次开发的装配周期。

　　底盘的轮系布局采用差速驱动方案，两个驱动轮对称布置在圆形底盘的中轴线上，配合圆周方向分布的随动支撑轮，保证整机在静止和行走过程中都能保持水平状态，不会出现单侧倾斜的问题；差速驱动的结构让底盘可以实现零半径转向，在狭窄的过道、设备间隙中调头不需要额外预留转向空间，这一点在实验室密集排布的实验台之间作业时优势格外明显，常规方形底盘需要预留至少半个机身长度的转向空间，而这款圆形底盘只需要自身直径大小的区域就能完成全向转向。

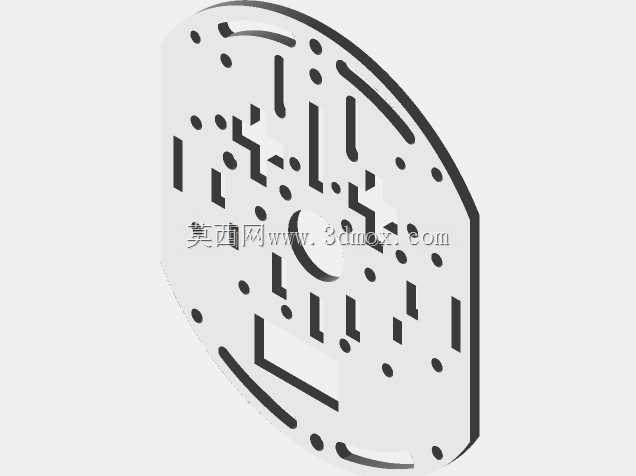

　　从安装边界来看，底盘的外轮廓直径控制在适配常规室内通道的尺寸，整体安装高度做了压低处理，重心集中在底盘下层的电池与驱动轮安装区域，即使搭载一定重量的上层负载，行走和转向过程中也不会出现侧翻风险；上层安装板的孔位分为几类，中心区域的大直径孔位是为走线预留的通道，控制线路、供电线路可以直接从中心孔穿过连接下层驱动模块，避免线路外露在底盘外侧被障碍物剐扯，外围的小孔位按照20mm的标准间距矩阵排布，兼容市面上绝大多数开源硬件、传感器的安装孔距，不管是做ROS开发的教学实验，还是改装成小型巡检机器人，都不需要对底盘结构做二次打孔修改。

　　在实际使用场景中，这类圆形底盘常被用作高校机器人课程的教学载体，学生可以直接在预留安装位上加装各类传感器完成导航、避障实验，不需要从零开始设计底盘结构；也有部分开发者将其改装成小型室内配送载体，在上层加装储物格后完成文件、小零件的跨工位配送。设计过程中特意将驱动模块、供电模块的安装位做了下沉处理，让整个底盘的上层安装面保持完全平整，没有凸起的安装柱或者结构件干涉上层负载的放置，所有固定用的沉头孔都做了倒角处理，紧固件安装后不会突出安装平面，保证上层负载可以完全贴合安装面，固定更稳固。底盘的圆周边缘做了小角度的倒角处理，一方面是避免尖锐边缘在碰撞时损坏周边设备或者划伤操作人员，另一方面也能在底盘轻微剐蹭墙体或者设备边缘时，顺着圆弧轮廓滑开，不会像直角底盘那样直接卡滞在障碍物边角。考虑到移动机器人常需要加装各类外接模块，底盘的供电线路预留了多组扩展输出接口的安装位，不需要额外在底盘上开孔固定接口模块，所有走线都可以在底盘内部的空腔完成排布，整机外观更整洁，也能减少线路积灰、被拉扯损坏的概率。
