变径管路转接构件萃取系统适配结构

　　在化工萃取、流体输送类生产线的管路布设环节，不同通径管路的衔接一直是现场安装时容易出现流阻突变、介质滞留的痛点，这款变径转接构件正是针对这类场景设计的专用衔接部件。从实际应用场景来看，它主要适配萃取系统中不同管径的工艺管路对接，比如萃取塔进出料端与输送支管的连接、溶剂循环管路中不同通径段的过渡，能够避免传统焊接异径管存在的内壁台阶过大、残留萃取介质的问题，尤其适合对介质流动平顺性有要求的精细萃取工况，比如植物有效成分萃取、湿法冶金中的溶剂萃取工段，这类场景一旦管路衔接处存在流动死区，很容易造成介质沉积、组分混合不均，直接影响萃取效率与最终产物纯度。

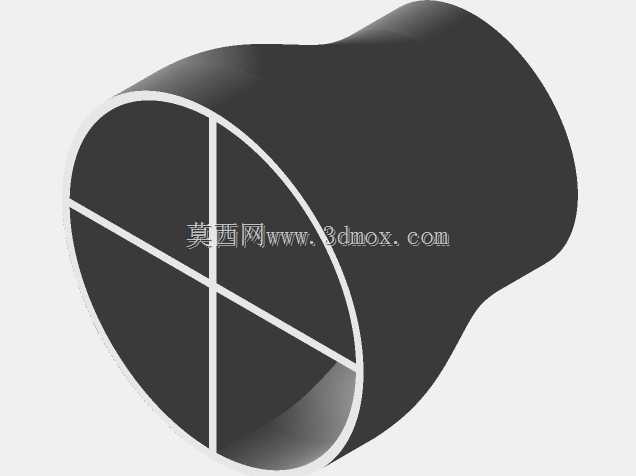

　　从功能特性上看，这款转接构件采用平滑过渡的异径曲面设计，内壁没有突兀的台阶结构，介质从一端流入后能够顺着曲面顺滑改变通径，大幅降低局部流阻，减少湍流产生的概率，同时端面的十字加强筋结构，既能够提升管口的抗形变能力，避免管路安装紧固时管口受力变形导致密封失效，也能在一定程度上对大尺寸异物起到初步阻隔作用，防止大颗粒杂质进入后续精密萃取单元造成堵塞。不同于市面上常见的同心异径管，这款构件的过渡段采用非对称曲面设计，能够适配现场存在一定空间错位的管路对接需求，不需要额外加装弯头调整角度，减少管路中的连接节点数量，也就降低了潜在的泄漏点风险。

　　设计思路上，这款构件优先考虑了现场安装的适配性与长期运行的可靠性，首先是过渡曲面的曲率经过反复校核，既保证通径变化过程中流速波动控制在工艺允许范围内，又尽可能压缩构件自身的轴向长度，减少在管路系统中占用的安装空间，适合萃取设备周边管路排布紧凑的安装场景。管口的加强筋布局没有采用整圈加厚的方案，而是采用十字交叉的筋条结构，在保证管口结构强度满足法兰连接紧固力矩要求的前提下，尽可能减少构件整体重量，降低管路支撑结构的负载，同时筋条的位置避开了密封面的压紧区域，不会影响密封垫片的均匀受压，避免安装后出现密封渗漏的问题。

　　从安装边界来看，构件两端的管口尺寸匹配行业通用的管路通径标准，能够直接与对应规格的标准法兰、快装接头适配，不需要额外定制转接配件，安装时只需要保证两端管口与对接管路的同轴度误差在允许范围内，即可完成密封连接。构件的整体外轮廓没有突出的尖锐结构，安装时不需要预留额外的操作避让空间，即使在管路密集的萃取车间管排中也能顺利完成安装，同时过渡曲面的外壁厚度经过强度校核，能够承受萃取系统常规的工作压力，不需要额外增加外部补强结构。在日常运维中，这种平滑内壁的结构也更容易进行清洗与吹扫，不会在变径位置残留介质，适合需要定期切换萃取介质、进行管路清洗的生产场景，能够减少清洗作业的工作量，降低不同批次介质交叉污染的风险。
