磁性拼接益智组装棒结构设计

　　这款磁吸拼接组件的核心设计逻辑，是依托两端内置的永磁体提供稳定吸附力，搭配钢珠作为通用连接节点，实现多维度的结构拼接拓展，区别于传统固定形态的构件，它没有预设的组装路径，使用者可以根据搭建需求调整棒体的连接角度、排布密度，适配从平面几何构型到三维空间桁架的各类搭建需求。从实际应用场景来看，这类构件既可以作为科创教育场景下的结构力学演示教具，帮助学习者直观理解空间桁架的受力传递逻辑、节点连接的应力分布特点，也能作为创意搭建类的益智器具，锻炼使用者的空间构型能力与动手组装能力，部分手工创意制作场景中，也可作为快速搭建临时支撑框架的标准化连接件使用，无需额外的紧固件就能完成框架的快速组合与拆解。

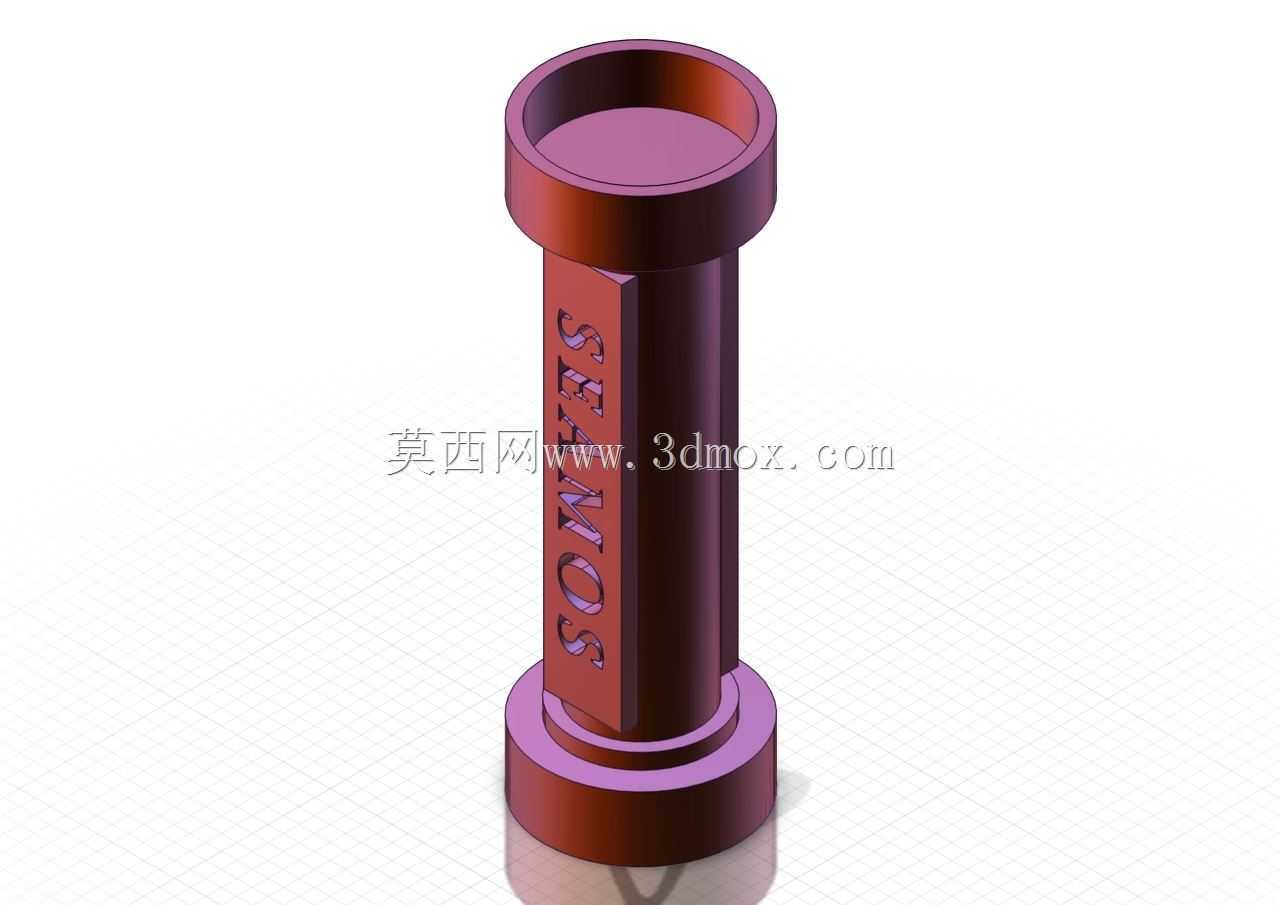

　　从功能特性上看，棒体主体采用等径圆柱结构，外表面做光滑耐磨处理，避免反复拆装过程中出现表面刮蹭掉屑的问题，两端的磁吸端面做了平齐化处理，和钢珠节点接触时可以形成完整的面接触磁吸，不会因为端面倾斜导致吸附力不足、拼接结构松垮的问题。棒体上的标识区域采用凹陷填色工艺，不会因为长期摩擦导致标识磨损脱落，同时标识区域的凹陷深度控制在0.2mm以内，不会破坏棒体整体的圆柱度，避免拼接时出现卡滞、相邻构件干涉的问题。两端的永磁体采用内嵌式安装，磁体完全嵌入棒体端盖内部，端盖和棒身采用过盈压合配合，不会因为反复的磁吸碰撞导致磁体脱落、移位，磁体的磁力经过调校，既可以保证拼接完成的结构有足够的连接强度，承受常规的侧向推力与竖向载荷不会散架，又能保证拆解时不需要过大的外力，避免蛮力拆解导致构件变形。

　　设计过程中首先确定了棒体的长径比参数，过长的棒体在搭建悬挑结构时容易出现弯曲变形，过短则会导致拼接节点过于密集，增加搭建的复杂度，最终选定的棒体长度可以满足单根棒体作为桁架斜撑、直杆连接件的通用需求，两端磁吸端面的直径和配套钢珠的直径做了匹配设计，保证单颗钢珠可以同时连接最多六根不同方向的棒体，实现三维空间内全方向的结构拓展，不会出现相邻棒体之间的空间干涉。安装边界方面，单根棒体的径向尺寸统一，多根棒体平行排布时最小间隙可以控制在1mm以内，能够搭建出密度较高的密实结构，也可以根据需求拉大棒体间距，搭建大跨度的镂空框架结构，连接用的钢珠为标准通用钢球，不需要定制特殊规格的连接件，出现零件遗失时可以快速替换同规格钢珠继续使用，不会因为单个零件缺失导致整套组件无法使用。

　　从结构可靠性角度考虑，棒身采用硬质耐磨材质制作，抗弯曲强度可以满足常规搭建场景下的载荷需求，即使作为小型支撑结构的承重杆件，也不会出现永久弯曲变形，两端的磁吸结构做了防退设计，压合完成后的端盖可以承受超过50N的轴向拉力不会脱落，完全覆盖日常使用过程中拆解、拼接的受力场景。和传统的卡扣式拼接构件相比，磁吸连接的方式没有卡扣的磨损问题，长期反复使用后连接性能不会出现明显衰减，同时拼接过程不需要精准对准卡扣位置，只要棒体端面靠近钢珠节点就可以自动吸附对位，降低了拼接的操作难度，尤其是搭建复杂空间结构时，不需要反复调整卡扣对位角度，大幅提升搭建效率。在实际的结构演示场景中，这类构件可以快速搭建出三角形稳定桁架、四边形可变框架、空间多面体等不同的结构形式，直观展示不同结构形式的力学特性，相比平面的教学图示，实体拼接的结构可以让学习者更直观地理解节点受力、杆件传力的实际状态，也可以通过加载小重量载荷的方式，演示不同结构的承重能力差异，辅助结构力学相关的教学活动开展。
