双层电源变压器绕线骨架结构设计

　　在低压小功率电源的电磁转换结构中，这类带周向定位槽的双层圆柱骨架，是绕制双绕组电源变压器的核心承载部件，日常在消费类电子适配器、工控板卡辅助供电模块、小型家电控制板的电源回路里应用极广，区别于单层骨架的单绕组承载局限，双层结构能在相同径向尺寸下实现初次级绕组的分层排布，从物理空间上拉开绕组间距，既可以降低初次级之间的分布电容，也能为绕组间的绝缘隔离预留足够的爬电距离，满足安规设计里的电气间隙要求。

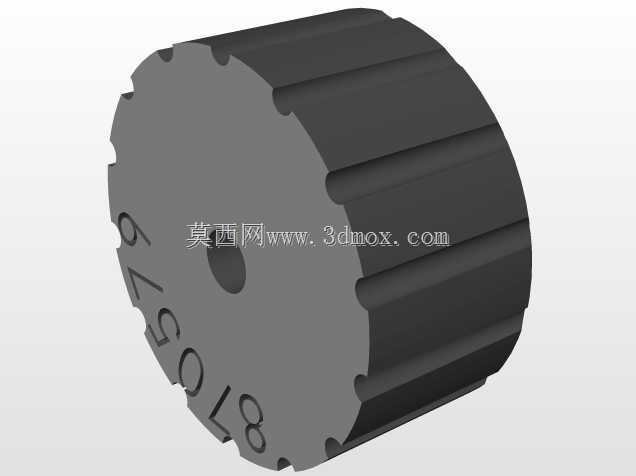

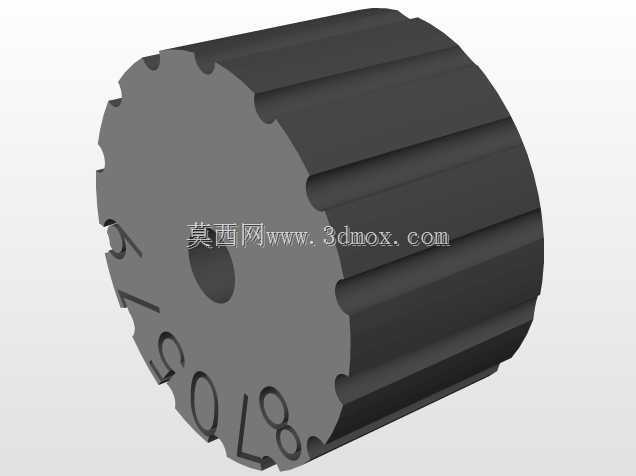

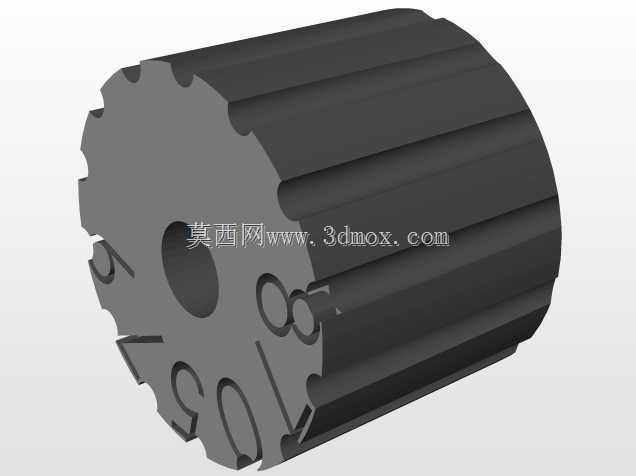

　　从实际装配的角度看，骨架端面的数字刻印是绕线工序里的引脚对位标识，生产过程中工人绕制不同绕组的出线端，可以直接对应端面刻印的数字序号挂接到对应引脚，避免绕线完成后出线错位导致的绕组相位接反问题，周向均匀分布的凹槽是绕组的轴向限位结构，绕制过程中漆包线顺着槽位排布不会出现轴向滑移，能保证每层绕组的排线整齐度，避免漆包线堆叠导致的绕组外径超差，也能减少绕线过程中漆包线被骨架边缘刮破绝缘层的概率。中心的通孔是铁芯安装位，适配对应规格的圆柱型铁芯穿入固定，通孔的尺寸公差直接影响铁芯装配后的同轴度，若公差过大铁芯装配后出现偏斜，会导致磁路气隙不均匀，增大变压器的空载损耗，若公差过小则会出现铁芯压装困难，甚至撑裂骨架的问题，设计时需要根据铁芯的外径公差带预留合理的装配间隙，同时兼顾骨架注塑成型后的收缩率偏差。

　　设计这类骨架的时候，首先要根据目标变压器的额定功率计算所需的漆包线线径与绕线匝数，反推每层绕线的宽度与骨架的轴向高度，双层结构的中间隔层厚度需要根据绕组间的耐压要求确定，若需要满足AC3000V的耐压要求，隔层厚度不能低于0.8mm，同时隔层边缘要做圆角处理，避免绕线时棱角割伤漆包线绝缘层。周向的凹槽深度不能过深，否则会减小骨架的有效绕线空间，凹槽的数量要匹配绕组的分槽固定需求，通常均匀分布12个槽位就能满足多数小功率双层绕组的排线限位需求，端面的刻印字符深度控制在0.2mm即可，既能保证标识清晰可辨，也不会因为刻印过深导致骨架端面出现结构强度薄弱点。

　　实际选型应用时，要先确认骨架的径向最大外径是否适配变压器的安装外壳空间，轴向长度是否满足PCB板上的安装高度限制，中心通孔的尺寸要和选用的铁芯外径完全匹配，同时要核算骨架的绕线空间是否能容纳计算所得的初次级绕组总漆包线体积，避免出现绕线到最后发现空间不足的问题。骨架的材质通常选用阻燃级的PBT或者电木粉，这类材料耐温等级高，在变压器长期工作发热的情况下不会出现变形，同时绝缘性能优异，能满足电气隔离的要求，设计时还要考虑骨架的注塑成型工艺性，所有的转角位置都要做R0.3以上的圆角，避免注塑时出现应力集中导致的开裂问题，壁厚要尽量保持均匀，防止成型后出现缩痕影响尺寸精度。

　　在具体的电源回路应用里，这类双层骨架绕制的变压器，初次级绕组分别排布在两层骨架上，中间隔层可以根据需求加插绝缘胶片进一步提升耐压等级，相比分层绕制在同一骨架上的结构，双层骨架的绕组分布电容能降低30%左右，能有效减少电源回路里的高频干扰传导，特别适合对电磁兼容性要求较高的工控类电源产品。装配时铁芯穿入骨架中心孔后，两端可以通过端盖或者卡扣固定，不需要额外的粘接工序，能提升装配效率，端面的数字标识也能在后续的质检工序里快速核对绕组接线是否正确，减少人工核对的出错概率。
