M-4型电源变压器三维扫描逆向结构

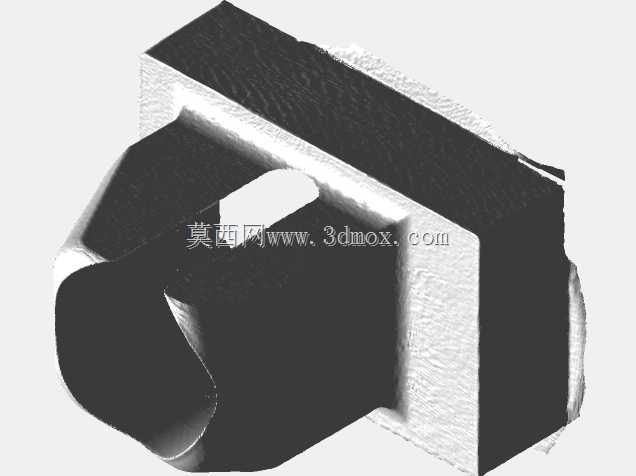

　　在低压小功率供电回路的设计选型中，这类小型插装式电源变压器是消费类电子、工控辅助供电模块里极为常见的无源器件，核心作用是完成交流电压的幅值变换，同时实现初次级侧的电气隔离，避免后级低压控制回路直接接入市电带来的安全隐患。从三维扫描获取的点云重构模型来看，该器件采用典型的卧式插装布局，主体磁芯为EI型叠片结构，外部包裹的黑色绝缘层为阻燃环氧包封料，既可以固定内部磁芯与绕组的相对位置，也能提升绕组间的绝缘耐压等级，避免生产组装过程中漆包线绝缘层破损引发的匝间短路问题。

　　从安装边界来看，该器件的引脚采用直插式设计，引脚间距符合常规PCB板的通孔焊盘排布规范，设计时需要在PCB上预留对应位置的非金属化安装孔，孔位公差需要控制在±0.1mm范围内，避免波峰焊过程中出现引脚虚焊、器件浮高的问题。器件主体的安装高度需要匹配设备内部的腔体空间，尤其是在薄型化消费电子的结构设计中，这类包封变压器的顶部与设备外壳内壁的安全间隙不能小于2mm，防止长期工作过程中器件温升带来的热膨胀顶触外壳，同时也需要预留足够的散热空间，避免绕组热量堆积导致绝缘层老化加速。

　　从功能特性层面分析，这类小功率电源变压器的绕组采用分层绕制工艺，初级绕组通常靠近磁芯侧绕制，次级绕组绕制在初级外侧，层间垫有绝缘聚酯薄膜，扫描模型的截面轮廓可以清晰看到绕组区域与磁芯区域的分界，包封层的厚度均匀性直接影响器件的绝缘性能，逆向建模时需要严格还原包封层的圆角过渡特征，避免生产过程中包封料应力集中导致的开裂问题。磁芯的对接面平整度是影响变压器空载损耗的关键参数，三维扫描获取的磁芯接合面轮廓数据，可以为后续磁芯研磨工序的公差设定提供参考，确保磁芯对接后的气隙控制在合理范围内，降低空载电流与工作噪音。

　　在实际应用场景中，这类变压器常被用于小型家电控制板、智能电表供电模块、工业传感器辅助供电回路中，相比开关电源方案，其电路结构简单，EMI干扰水平更低，不需要复杂的外围滤波电路，适合对电磁兼容性要求较高的小功率供电场景。设计选型过程中，除了关注电气参数外，结构工程师需要重点核对器件的外形尺寸与安装孔位，尤其是引脚的伸出长度与直径，确保与PCB板厚、焊盘尺寸匹配，引脚伸出PCB背面的长度需要控制在1.5-2.5mm之间，过长容易在焊接后与相邻器件形成短路，过短则会导致焊接强度不足，在设备受振动冲击时出现引脚脱焊的问题。

　　从逆向建模的角度来说，三维扫描获取的模型完整还原了器件的外部轮廓特征，包括包封层表面的脱模斜度、引脚的折弯角度、磁芯与包封层的结合位置细节，这些特征在正向建模过程中很容易被忽略，但在实际生产组装中，脱模斜度的大小直接影响包封工序的脱模成功率，引脚的折弯角度偏差会导致器件插装时无法顺利穿过PCB焊盘，磁芯与包封层的结合位置如果出现尺寸偏差，会导致包封料无法完全包裹磁芯边缘，降低绝缘防护等级。在进行结构适配设计时，还需要考虑器件的固定方式，这类卧式变压器通常依靠引脚焊接固定在PCB上，对于振动工况下使用的设备，还需要在器件与PCB之间增加点胶固定工艺，模型上预留的点胶空间位置也需要在结构设计时同步考虑，避免点胶位置与周边器件产生干涉。

　　另外，该类变压器的温升特性与外形散热面积直接相关，扫描模型的外表面轮廓数据可以用于热仿真分析时的模型导入，准确计算不同负载率下的器件表面温升，确保器件长期工作时的表面温度不超过绝缘材料的耐温等级，避免出现绝缘老化失效的问题。在进行整机安规设计时，变压器初次级绕组之间的爬电距离需要满足对应安规标准的要求，三维模型可以直接用于爬电距离与电气间隙的校核，相比二维图纸测量更加直观准确，能够提前发现结构设计中的安规隐患，减少后续样机测试阶段的整改工作量。
