通用电气航空发动机支撑支架结构设计

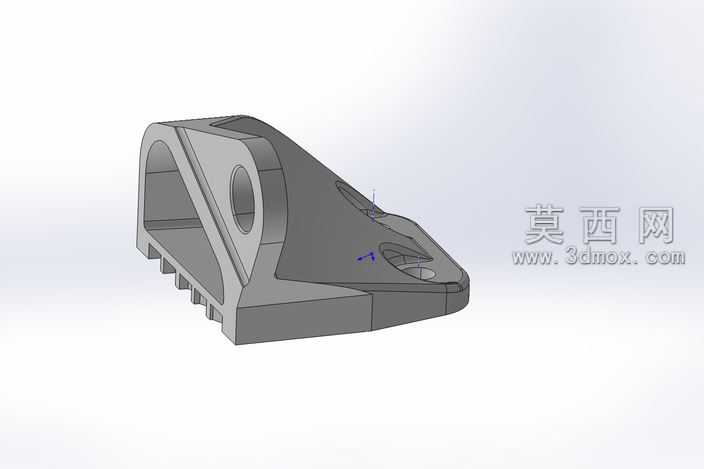

本作品为面向航空动力系统的发动机支撑支架三维建模成果，建模阶段以航空构件的实际承力需求为核心逻辑，首先梳理支架在发动机与机身连接场景中的载荷传递路径，明确主承力区、安装定位区、辅助连接区的功能划分，依托三维建模软件完成基础轮廓的参数化搭建，对支架的楔形主体结构、侧边贯通安装孔、底部齿状防滑定位结构、端部弧形过渡承力面逐一进行特征构建，全程遵循航空构件的圆角过渡设计规范，避免应力集中的锐角结构出现。建模过程中针对支架的减重需求，在非主承力区域设置了合理的空腔挖除结构，在保证整体结构刚度的前提下尽可能压缩构件体积，模型标注信息显示该版本构件体积为223458立方毫米，经过多轮迭代优化相比初始方案实现了8%的体积缩减，兼顾了轻量化与结构强度的平衡。材质配置阶段参考航空发动机支架常用的高强度合金材料属性，为模型赋予了对应的金属材质参数，调整了金属表面的哑光磨砂质感与边缘倒角的光影反射效果，通过渲染呈现出构件的真实工业质感，清晰展现了支架各部位的结构细节：侧边的大直径通孔用于穿装连接销轴实现与发动机吊点的铰接，底部的齿状结构用于安装时的防滑定位，主体的楔形构型能够将发动机工作过程中产生的振动、推力载荷均匀分散传递至机身连接点位，表面的小尺寸定位孔用于辅助管线、隔热附件的安装固定。设计过程中反复校验了各安装孔位的同轴度、安装面的平面度参数，确保模型的尺寸精度满足实际装配要求，所有过渡曲面均做了顺滑处理，既符合航空构件的加工工艺要求，也保证了载荷传递过程中不会出现局部应力过高的问题，整体结构构型紧凑，承力路径清晰，充分体现了航空动力支撑构件的设计特点。
