通用电气航空发动机支撑支架结构设计

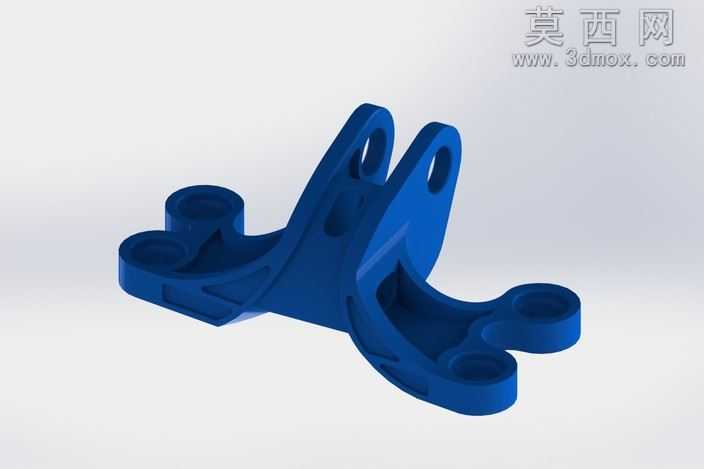

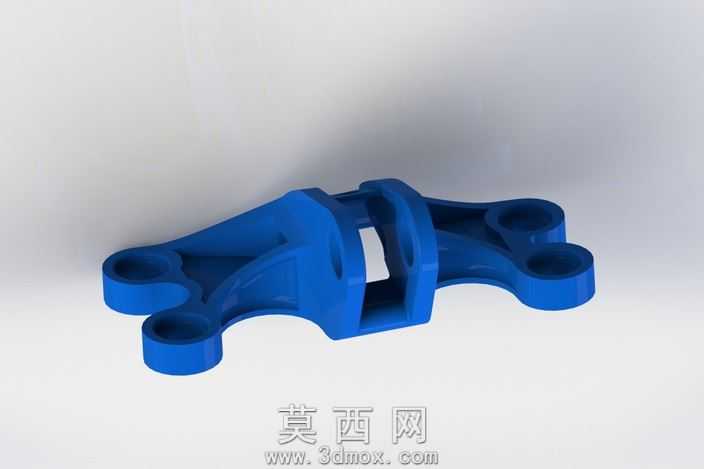

本作品为面向航空动力系统配套的发动机支撑支架三维设计，建模阶段依托参数化三维设计软件完成全特征构建，首先梳理航空发动机支架的核心功能需求：既要承担发动机运行过程中的多向载荷传递，又要满足航空部件严苛的轻量化指标，同时兼顾安装接口的适配精度。建模过程中首先完成基准坐标系搭建，对齐发动机安装端面、机身连接点位的基准轴与基准面，确保所有安装孔位的位置度公差符合航空装配要求。主体结构采用一体化拓扑优化思路生成，摒弃传统拼接式支架的冗余材料区域，在载荷传递的主路径上保留连续的加强筋结构，筋条走向完全贴合应力流线分布，避免应力集中导致的结构失效风险。材质设定选用航空常用高强度铝合金，渲染阶段赋予模型哑光蓝色金属质感材质，添加细微的金属颗粒纹理与均匀的环境反射效果，清晰呈现支架的曲面过渡、孔位倒角、筋条厚度等细节特征，多角度渲染视图可完整展示支架的六个安装耳座结构：其中两个耳座用于对接发动机本体的安装点位，四个耳座用于连接机身承力结构，所有孔位均设计有沉头倒角与配合凸台，既保证螺栓连接的贴合度，又避免安装时的应力切割。设计过程中同步完成多工况载荷模拟校验，针对垂直方向、水平方向的不同载荷条件调整局部壁厚，在非主承力区域做挖空减重处理，将整体重量控制在517克，相比原始设计减重超75%，同时保证各工况下的应力值均处于材料许用应力范围内，兼顾结构强度与轻量化要求。整个模型的曲面过渡均做G2连续处理，无尖锐棱角与突变截面，既符合航空部件的气动减阻要求，也适配后续的铸造、机加工工艺路径，所有安装接口的尺寸参数均匹配通用电气航空发动机的标准安装规范，可直接用于后续的工程分析、工艺设计与装配模拟环节。
