在轻量型自动化抓取工位的布局里,这类单自由度机械臂末端结构的适配场景非常明确,主要面向小负载、固定节拍的上下料作业,比如3C电子行业的小型元器件转运、注塑机出料口的简易取件、教学实验平台的抓取演示场景,不需要复杂的多轴联动控制,靠单一驱动就能完成基础的张合夹持动作,对于预算有限、工位动作逻辑简单的生产线来说,这类结构的改造成本和维护难度都远低于多自由度柔性夹爪。

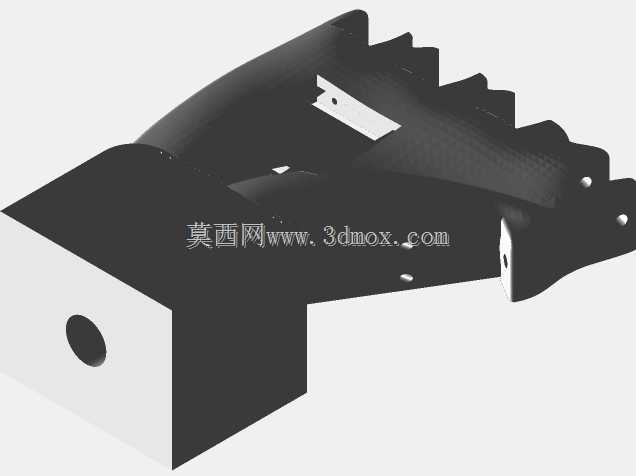

从实际使用的功能特性来看,这个结构的夹持接触面做了分段式的齿形凸起设计,不是光滑平面,目的是增大与被抓取工件表面的静摩擦力,抓取表面带轻微弧度或者硬质光滑的小零件时,不容易出现滑脱掉落的情况;夹持臂的主体部分做了镂空减重处理,不是实心结构,在保证结构刚性的前提下尽可能降低末端自重,能减少机械臂腕部驱动的负载余量要求,提升动作响应速度。设计思路上没有采用复杂的连杆传动结构,而是直接把驱动输出端和夹持动作端做了直连,传动路径极短,传动间隙可以控制在很小的范围内,重复夹持定位的精度更容易保证,后期维护的时候不需要拆解复杂的连杆组,只需要检查驱动连接位的紧固件松紧就可以完成日常维保。
结构的安装边界集中在尾部的方形连接座上,连接座中心预留了标准的圆形定位孔,和机械臂腕部法兰对接的时候,可以靠这个定位孔快速完成同轴度找正,不需要反复调整对位;连接座的端面预留了螺栓安装位,孔位间距适配常规的小型机械臂腕部安装尺寸,不需要额外做转接法兰就能直接装到对应负载等级的机械臂上。外形尺寸方面,整体结构沿夹持动作方向的长度控制得比较紧凑,不会因为末端结构过长导致机械臂运动时的转动惯量过大,夹持臂张开的最大行程适配直径在30mm以内的柱状工件或者厚度在20mm以内的片状工件,日常作业中如果遇到尺寸接近的异形工件,只需要在夹持齿面粘贴适配的防滑垫片就能完成兼容,不需要重新制作整个夹持结构。
实际投产使用的时候要注意,这个结构的受力集中点在夹持臂和主体连接的转轴位置,建模的时候已经在转轴位做了局部加厚处理,长期满负载运行的时候要定期检查转轴位的磨损情况,避免因为磨损间隙变大导致夹持精度下降;另外结构表面没有做密封设计,不适合在多粉尘、有切削液飞溅的机加工工位长期使用,更适合在干燥洁净的装配、转运工位部署。从建模的细节来看,结构上的所有安装孔位都做了沉头处理,螺栓安装之后不会突出结构表面,避免机械臂运动的时候螺栓头和周边设备、工件发生刮碰,夹持臂的边缘都做了小倒角处理,没有尖锐的直角边,调试的时候不会划伤操作人员或者刮花工件表面,这些细节都是面向实际生产场景做的优化,不是只停留在外观造型层面的概念设计。
