三维测量练习用基准工装块

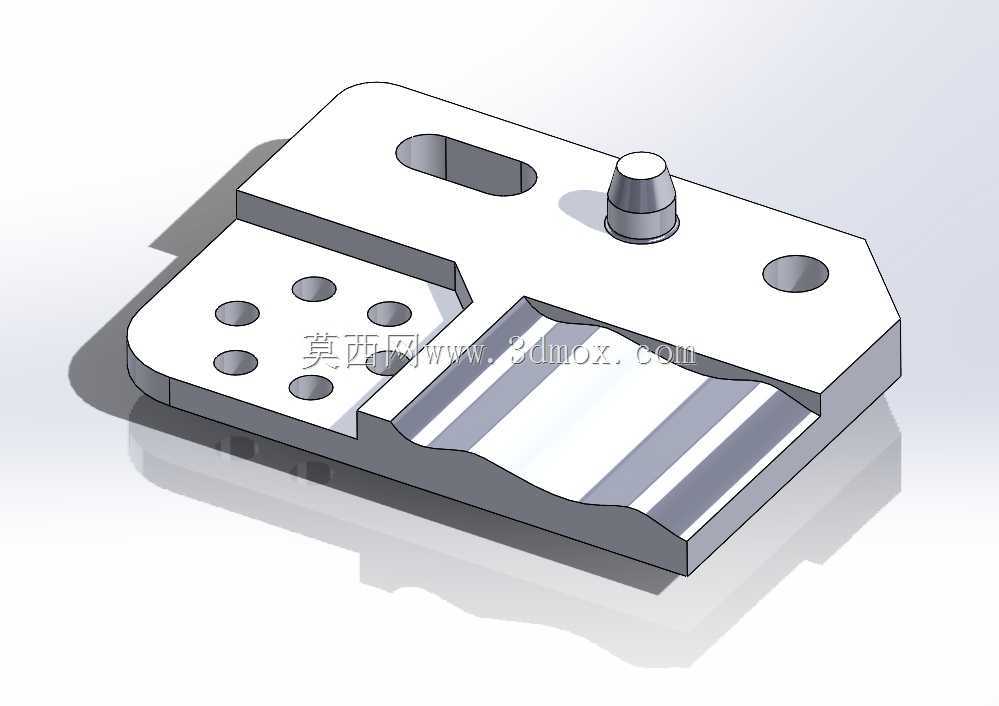

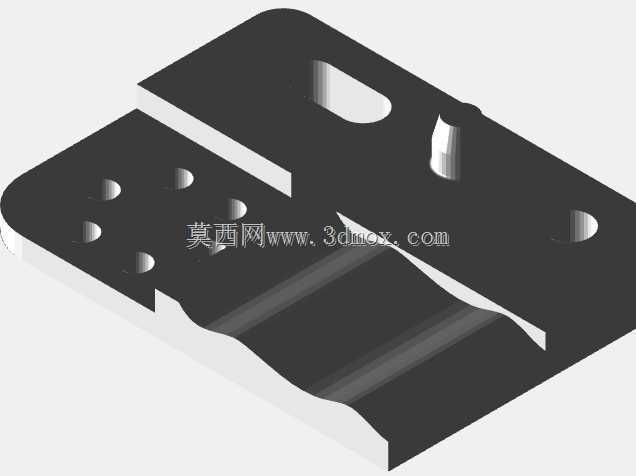

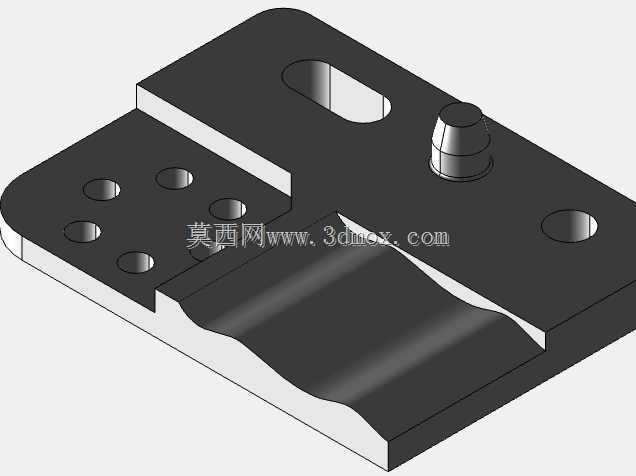

　　在机械加工计量实训、三坐标测量员岗前培训场景中，这类基准练习块是使用率极高的实操载体，完全围绕日常测量工作中高频接触的几何特征设计，没有冗余的装饰结构，每一处特征都对应一项核心测量技能点。从结构布局来看，块体采用阶梯式分层设计，下层基准面做了大平面铣削处理，平面度控制在实训要求的公差范围内，可作为平面度、平行度测量的练习基准，学员可依托该平面练习百分表找正、三坐标测头平面采点的基础操作，掌握基准面建立的核心逻辑，避免后续实际工件测量时出现基准偏移的问题。

　　上层台面上分布的六个沉孔采用阵列排布，孔间距设置了不同的公差梯度，既有等距阵列的标准孔组，也有微调偏移的非等距孔位，可用于练习孔位度测量、孔组同轴度校验、沉孔深度检测等技能，覆盖了钣金件、机加工件中最常见的孔类特征测量场景，学员熟练掌握这类孔组测量方法后，可直接对接法兰盘、安装板类零件的实际检测工作。台面上的长圆形腰型槽对应安装槽、让位槽类特征的测量练习，可训练学员对槽宽、槽位对称度、槽底平面度的检测能力，这类特征在自动化设备安装板、工装夹具定位槽中极为常见，测量时需要注意槽边倒角带来的采点误差，练习块的槽边特意做了常规机加工会出现的微小倒角，还原真实工件的测量工况，避免学员在实训中接触过于理想化的模型，到实际工作中出现采点偏差。

　　台面上的阶梯销柱是独立的凸台特征，分为圆柱段和圆锥段两部分，可用于练习圆柱直径测量、圆锥锥度检测、凸台同轴度校验、销柱高度差测量等技能，这类特征对应定位销、导向柱类零件的检测需求，是工装夹具、模具配件中常见的结构。块体的边角处设置了单圆孔和斜切边角，斜切面可用于练习角度测量、斜面平面度检测，单圆孔则可练习深孔孔径、孔轴线垂直度的测量，覆盖了异形边角零件的测量场景。从安装边界来看，整个练习块的外形尺寸适配常规三坐标测量机的工作台装夹范围，底部为完整平面，可直接通过压板固定在测量工作台上，不需要额外制作专用夹具，块体重量控制在单人可搬运的范围内，方便实训场景中频繁挪动、更换练习工位。

　　设计时特意将不同类型的特征整合在同一块体上，不需要频繁更换练习件就能完成多类测量技能的训练，同时各特征之间预留了足够的采点空间，避免测头移动时与其他特征发生碰撞，还原真实工件测量时的测头路径规划要求，学员在练习测量操作的同时，也能熟悉测头避让的基本逻辑。这类练习块没有设置复杂的曲面特征，所有特征都是工业检测中最基础、最高频的几何元素，适合刚接触计量检测的人员从基础操作练起，逐步掌握不同特征的测量方法、采点策略、公差判定逻辑，为后续复杂零件的检测工作打下扎实基础，避免直接接触复杂工件时出现操作失误导致测头损坏或者测量数据偏差过大的问题。
