4mm与5mm双规格技术书法划线靠模

　　在工程技术领域的日常工作场景中，除了数字化绘图输出，大量现场技术记录、手绘草图、工艺标注、实训教学环节都需要用到规范的手写技术字体，这类字体要求笔画宽度统一、字高符合制图标准，徒手书写很难长期保持稳定的线条规格，这款双槽划线靠模就是针对这类手写需求设计的辅助规具。从实际使用场景来看，它既可以用于机械制图实训课堂上，帮助学员快速掌握标准技术字体的笔画控制方法，也能放在车间工艺员的随身工具包中，在现场记录工艺参数、手绘临时加工示意图时，快速划出均匀的直线笔画，避免徒手书写出现的线条粗细不均、字高偏差过大的问题，甚至在需要手写设备标识、管线标注的现场作业中，也能借助它快速完成规范的文字划线作业。这款靠模的核心功能是通过两个平行的通槽，为书写笔尖提供稳定的滑行导向，两个槽体分别对应4mm和5mm两种常用的技术字体字高规格，覆盖了GB/T 4457.3中规定的A、B型技术字体常用字高区间，使用时只需将靠模平放在纸面，笔尖顺着对应槽位滑动，就能划出宽度一致、边缘平直的直线笔画，配合靠模侧边的垂直基准边，还能快速对齐纸面的格线，保证书写的文字横平竖直，不会出现倾斜偏差。

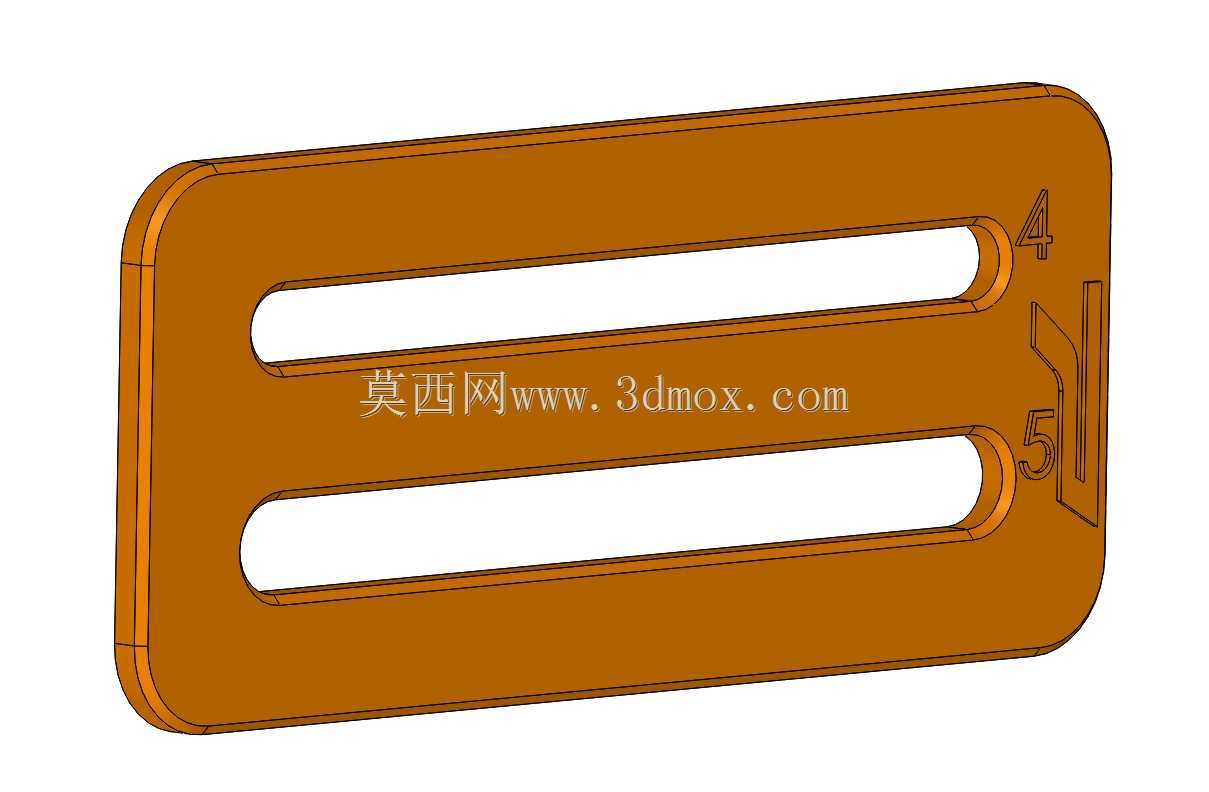

　　从设计思路上看，这款靠模没有采用多余的复杂结构，整体为一体式平板结构，所有边角都做了R角圆滑处理，一方面避免尖锐边角划伤纸面或者使用者手部，另一方面也能减少靠模在纸面上拖动时的卡滞感；两个导向槽的端部都做了半圆过渡，既可以避免槽体端部的应力集中，提升塑料材质打印件的结构强度，也能让笔尖在槽内滑动到端部时不会被直角棱角卡住，书写过程中运笔更顺畅。靠模本体上直接在对应槽位旁压制了4、5的数字标识，使用时无需额外测量就能快速区分两个槽位对应的规格，标识采用凹陷式设计，不会因为长期摩擦出现标识磨损脱落的问题，比印刷标识的耐用性更强。

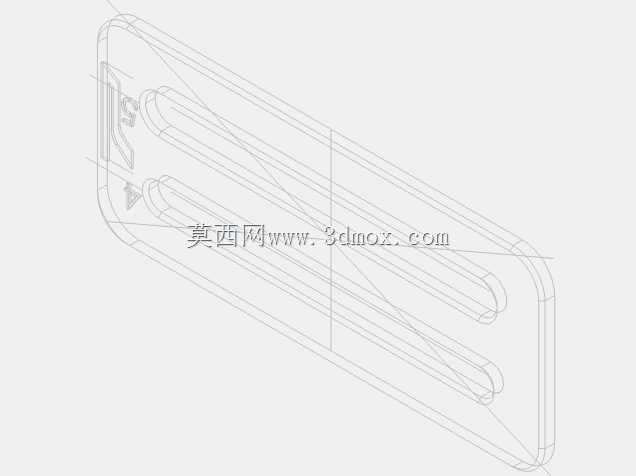

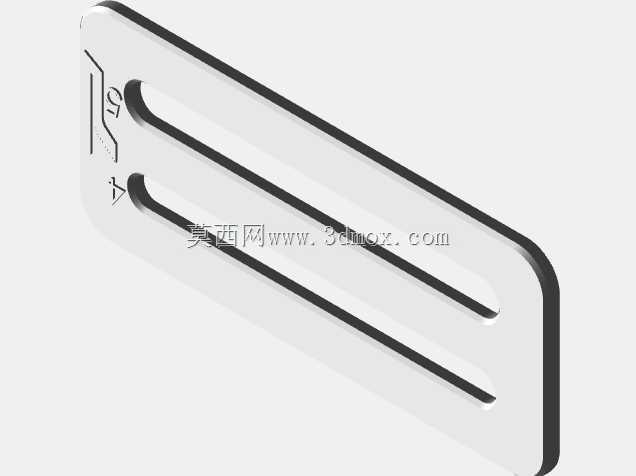

　　从尺寸边界来看，整体外形为圆角矩形，长度方向刚好覆盖常规技术笔记的单行书写宽度，宽度方向预留了足够的手持按压区域，使用时用手指按住靠模两侧的非槽位区域，就能保证靠模在书写过程中不会移位，不需要额外的固定结构；靠模的厚度控制在2mm左右，既保证了整体结构的刚性，不会因为手持按压出现弯曲变形，也不会因为厚度过大导致笔尖倾斜时与槽壁出现干涉，适配常规的针管笔、中性笔、技术钢笔等常用书写工具的笔尖角度。槽体的宽度设计为1.2mm，刚好适配0.5mm、0.7mm线宽的书写笔尖，笔尖在槽内有微小的活动余量，既能保证导向精度，也不会因为槽宽过窄导致笔尖卡滞，滑动过程中不会刮蹭纸面。

　　在实际使用中，这款靠模除了辅助书写技术字体，还能作为小型的直线划线规使用，在没有直尺的场景下，快速划出长度在100mm以内的短直线，满足现场快速标记的需求；整体结构没有可拆卸部件，不会出现零件丢失的问题，无论是放在工具盒还是笔袋中都不会占用过多空间，日常携带十分方便。材质适配方面，这款模型既可以采用PLA、ABS等常见3D打印材料制作，也可以采用亚克力板雕刻加工，加工门槛低，制作成本低廉，适合实训场景批量制作使用，也适合个人按需定制加工。
