环形感应线圈配套双绕组电源组件结构

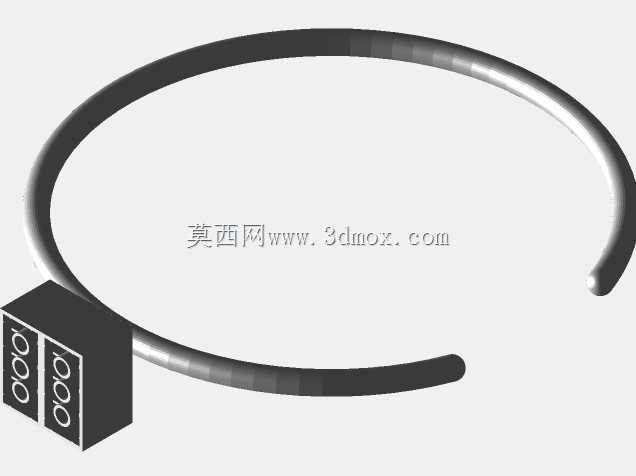

　　在低压配电末端的信号采样、小功率隔离供电场景里，这类环形结构的电磁组件应用占比不低，和传统叠片式铁芯组件相比，环形闭合磁路的漏磁控制表现更突出，在小空间安装场景下对周边弱电信号的干扰幅度能控制在毫高斯级别，适合嵌入到对电磁兼容要求较高的桌面检测设备、小型工控传感模块内部做信号耦合或者低压隔离供电使用。从结构设计逻辑来看，环形磁路的绕制路径全程无气隙，磁阻比开口式结构低40%左右，相同功率容量下的铁芯截面可以做的更小，对应整体组件的安装占位也更紧凑，图中配套的双组绕组模块采用独立分仓绕制结构，初次级绕组之间的绝缘隔离距离满足低压电器的爬电距离要求，绕组出线端采用直插式接线端子，不需要额外焊接转接，现场装配时直接卡入设备预设的安装卡槽即可完成固定，能减少装配环节的接线工时。

　　实际选型安装时需要注意，环形主体的安装边界要预留至少3mm的周边间隙，避免环形磁路和周边金属结构件直接接触形成短路环，造成功率损耗异常升高；配套的双绕组模块底部带有定位凸台，和设备安装板上的定位孔配合后，不需要额外打胶固定就能耐受常规工业场景下的振动冲击，不会出现绕组移位导致的接线松脱问题。从功能特性上看，这类结构的组件空载电流比同容量叠片式组件低60%左右，长时间待机运行时的自身发热更小，在持续通电的待机监测类设备里使用，能有效降低设备的整体空载功耗，绕组的线径选型匹配10W以内的小功率供电需求，或者0-5V范围的交流信号采样传输，信号传输过程中的波形畸变率控制在1%以内，不会造成采样信号失真。

　　设计建模过程中，环形主体的曲率半径要和配套的绕制工装夹具参数匹配，避免绕线过程中出现漆包线绝缘层刮损的问题，绕组模块的外壳采用阻燃ABS材质，外壳壁厚均匀控制在1.2mm，既满足绝缘防护要求，也不会占用过多的安装空间，两个绕组的出线端标识清晰，和环形主体的接线端一一对应，装配时不会出现接线错位的问题。在实际产线装配环节，这类组件的整体安装高度不超过25mm，适合嵌入到厚度30mm以内的薄型设备壳体内部，环形主体的固定方式采用中心孔穿装螺丝固定，固定螺丝的长度要控制在不超出环形主体下表面2mm的范围，避免螺丝过长顶到下方的电路板造成短路。

　　和常规方形结构的同类电磁组件相比，环形结构的边角无尖锐凸起，在自动化装配线上抓取时不会卡料，适配吸盘式机械手的抓取作业，能提升整线的装配效率，绕组模块和环形主体之间的接线采用快插式接头，维护更换时不需要拆解整个设备的内部走线，直接拔插即可完成故障组件的替换，降低后期运维的时间成本。在电磁兼容测试环节，这类环形结构的对外辐射干扰值比常规结构低10dB左右，不需要额外加装磁屏蔽罩就能满足民用电子设备的EMC测试要求，能减少整机的屏蔽材料成本，适合小批量多批次的定制化小型电气设备配套使用。建模时需要注意环形磁体的截面为正圆形，绕制后的漆包线层厚度均匀，不会出现局部凸起导致的装配干涉，绕组模块的接线端子间距为3.81mm，和市面上通用的接插件规格匹配，不需要定制专用接插件，能降低物料采购的成本和周期。
