电源变压器用开口式环形结构件

　　在中小功率电源变压器、环形电感器的批量装配场景里，这类开口环形结构件的使用频率一直不低，很多刚接触绕线工序的设计人员容易忽略这类小零件的结构细节，直到产线装配时出现卡滞、绕线偏移、绝缘层刮损的问题，才会回头调整环体的结构参数。不同于闭口式的环形骨架限位件，开口结构的核心价值是适配后装工序的操作需求——很多环形绕组完成浸漆、初测之后，才需要加装这类环件做绕组的径向限位，要是采用闭口结构，就必须在绕线前预先套入铁芯，不仅会占用绕线时的操作空间，还容易在绕制粗线径绕组时被漆包线剐蹭，破坏环件的表面平整度。

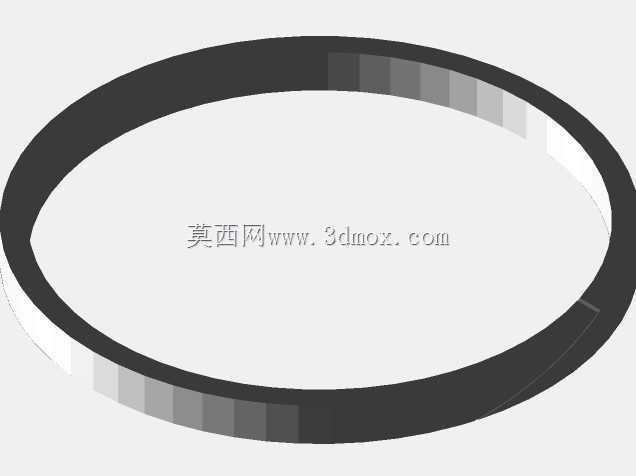

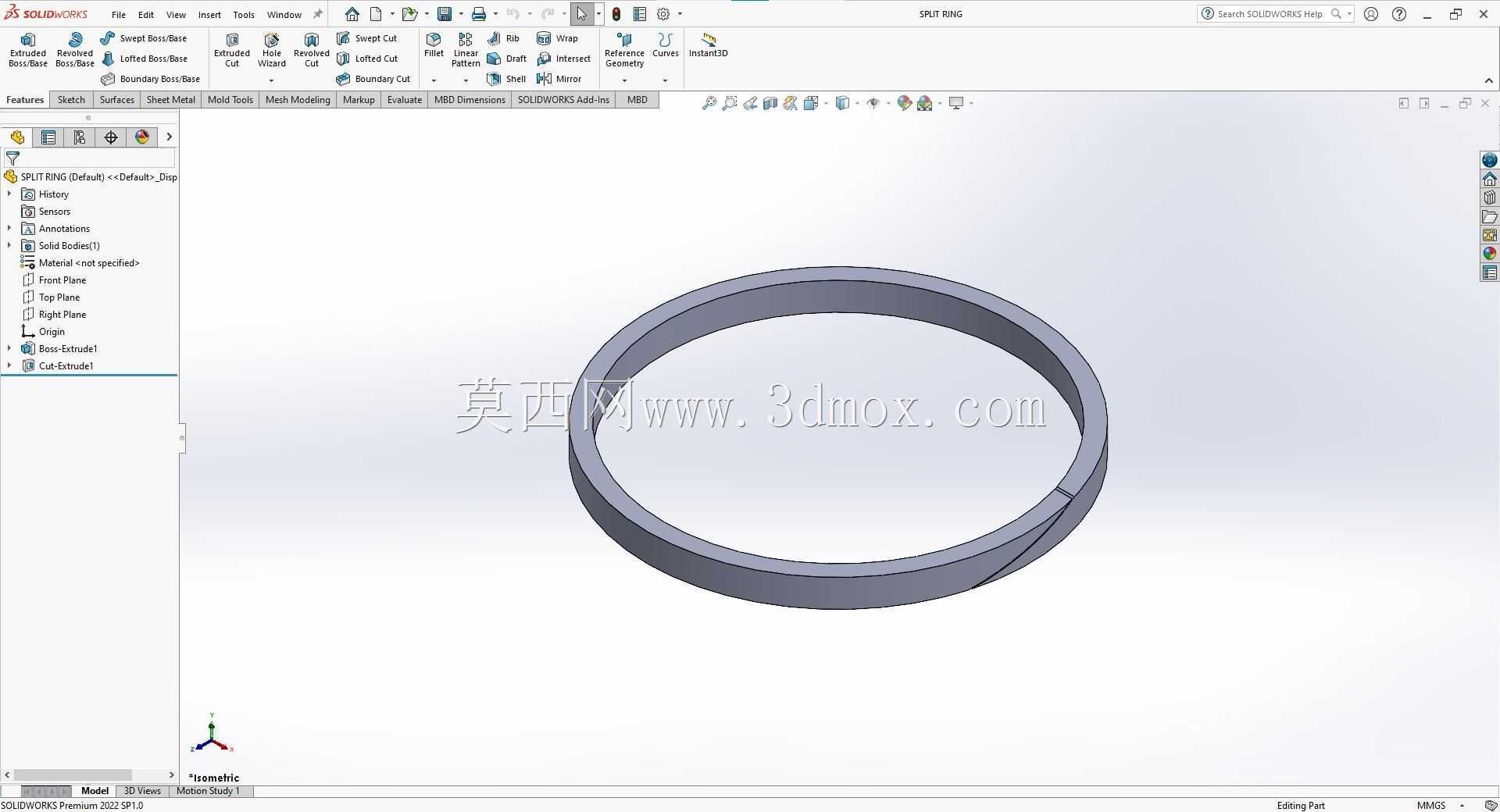

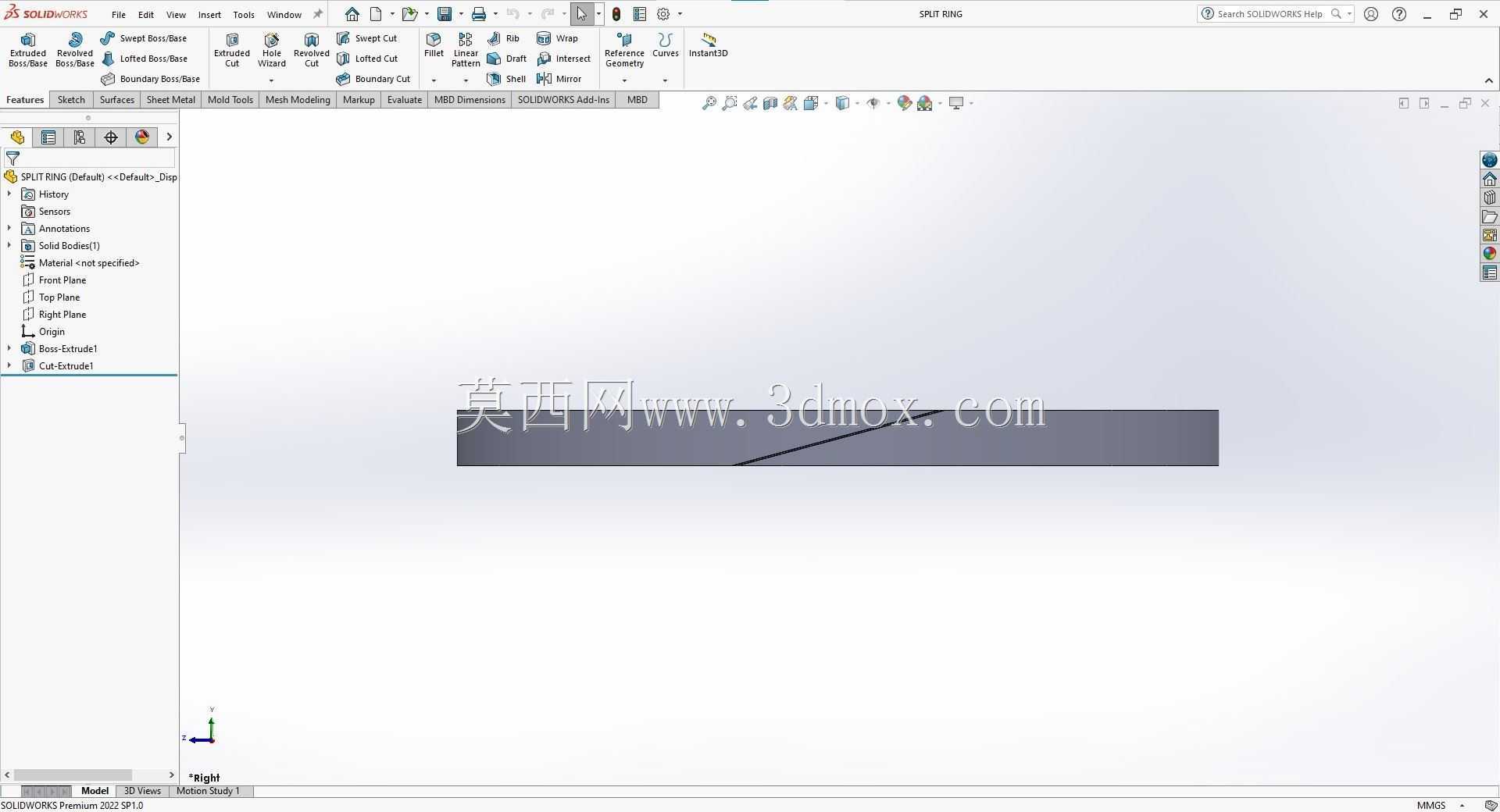

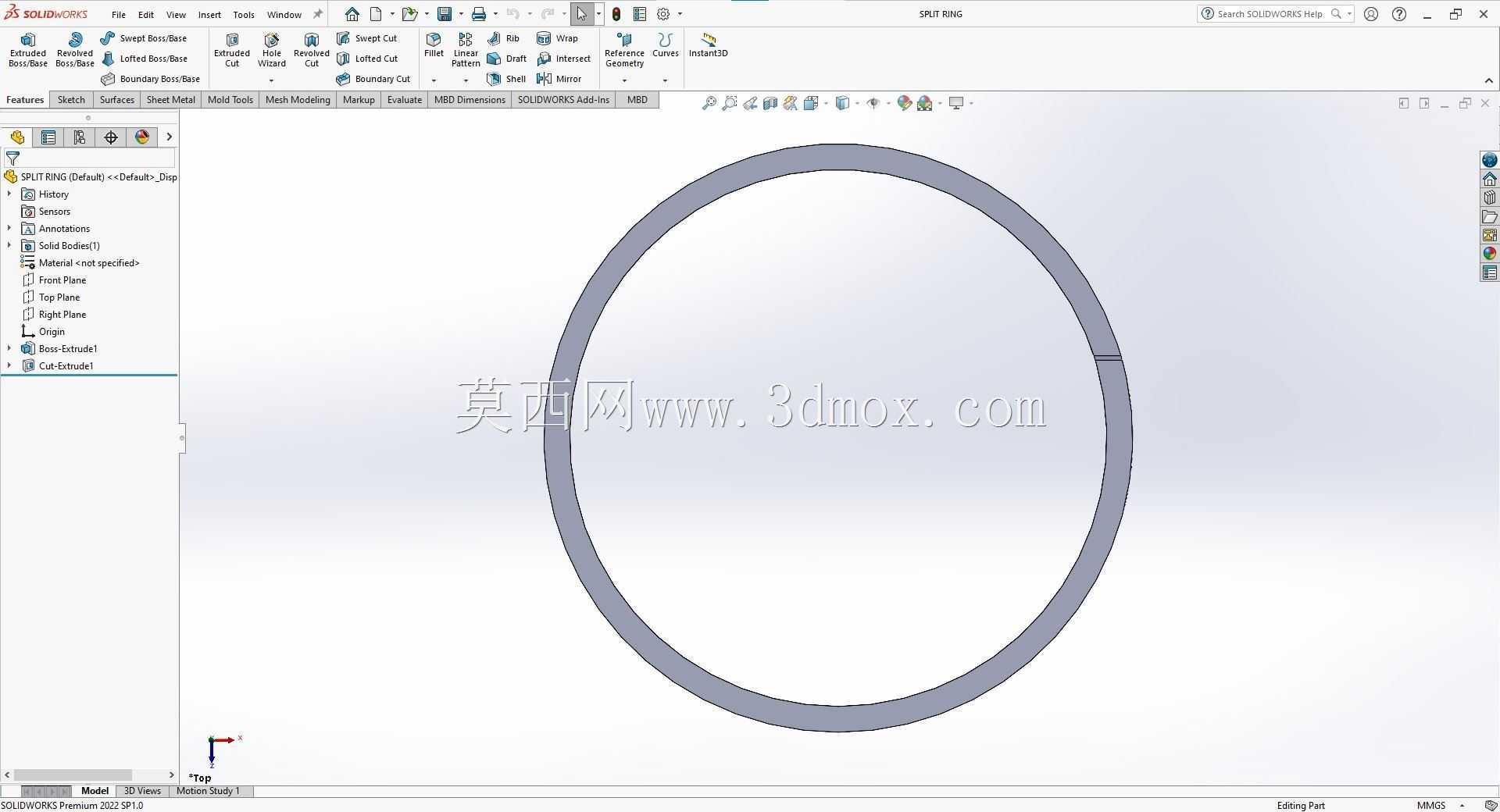

　　从结构设计的逻辑来看，这个环件的截面采用等厚度矩形设计，没有做多余的加强筋或者凸台结构，这是因为它的受力场景非常单一：仅承受绕组外层绝缘绑扎带的束紧力，以及设备运行时绕组产生的微小径向膨胀力，等厚度截面既能保证环体各个位置的形变均匀，也能降低冲压或者车削加工时的工艺难度，不需要定制复杂的成型刀具。环体的开口间隙是整个设计里最需要反复校核的参数，间隙过小，后装时很难掰开卡入绕组外层，强行施力还会导致环体产生不可逆的塑性变形，失去原有的圆度；间隙过大，安装后环体的两个对接端面无法贴合，绑扎固定后会出现局部凸起，不仅影响后续外层绝缘胶带的缠绕平整度，还可能在设备长期运行受振动影响时，出现环体移位、剐蹭周边元器件的问题。

　　实际选型时，首先要确认环件的内径尺寸，必须比绕组完成浸漆后的最大外径大0.3-0.5mm，预留出浸漆层的厚度公差，避免安装时刮掉绕组表面的绝缘漆；环体的轴向宽度要和绕组的轴向高度匹配，不能超出绕组的上下端面，否则会影响变压器在安装仓内的贴合固定，甚至会顶到仓体的绝缘隔板，造成装配间隙不足。很多设计新手容易犯的错误是照搬同功率等级闭口环的尺寸参数，忽略开口结构带来的刚度下降问题——同样截面厚度的环件，开口后的径向抗形变能力会比闭口状态低30%左右，所以在设计时要根据环件的材质弹性模量，适当调整截面厚度，保证掰开安装后环体能依靠自身弹性回弹，贴合在绕组的外圆周面上，不需要额外点胶固定就能保持位置稳定。

　　在高频电源变压器的应用场景里，这类环件如果采用金属材质，还要注意开口位置的绝缘处理，避免环体形成闭合的导电回路，产生额外的涡流损耗，所以很多高频场景下会选用改性尼龙或者电木材质加工这类开口环，既保证足够的结构强度，也能从根源上避免涡流发热的问题。环体的边缘位置全部做了R0.2左右的圆角处理，没有尖锐的毛刺棱角，这一点是针对绕线和装配工序做的细节优化——如果边缘是直角锐边，不管是安装时刮伤操作人员的手套，还是长期运行中振动磨损绑扎带和绝缘层，都会带来不必要的质量隐患，别小看这小小的圆角，很多批量生产时出现的绝缘破损不良，根源就是结构件边缘的倒角处理不到位。从安装边界来看，这类开口环安装完成后，外圆周面和变压器安装仓的内壁之间至少要预留1mm以上的安全间隙，因为环件在受热时会有一定的热膨胀量，尤其是采用工程塑料材质时，热膨胀系数比金属材质大不少，如果间隙预留不足，设备运行升温后环体膨胀顶到仓壁，可能会挤压内部绕组，导致绕组形变、漆包线绝缘层破损。另外，开口的位置在安装时要避开变压器的引脚出线方向，防止开口处的微小间隙夹住引出线，造成引出线绝缘层破损或者线芯拉断的问题，很多产线的装配作业指导书里都会明确标注开口的朝向要求，就是为了规避这类低级装配失误。
