带双箭头辐条支撑的圆形单位基准构件

　　在机械装配调试、工装夹具定位以及教学演示类教具的开发场景中，这类带双箭头辐条的圆形基准构件有着非常务实的使用价值，很多一线结构工程师在做同轴度校验、旋转角度基准标定的时候，都需要这类可视化的基准件来辅助完成对位工作，避免纯数值标定带来的视觉误差。从实际使用的角度出发，这个构件的核心功能是提供一个可视化的圆形基准参照，外圈的整圆轮廓可以作为径向尺寸的比对基准，中心的凸台结构是整个构件的安装定位核心，所有辐条都从中心凸台向外延伸至外圈内壁，形成稳定的支撑结构，不会因为轻微的磕碰就出现外圈变形的问题。

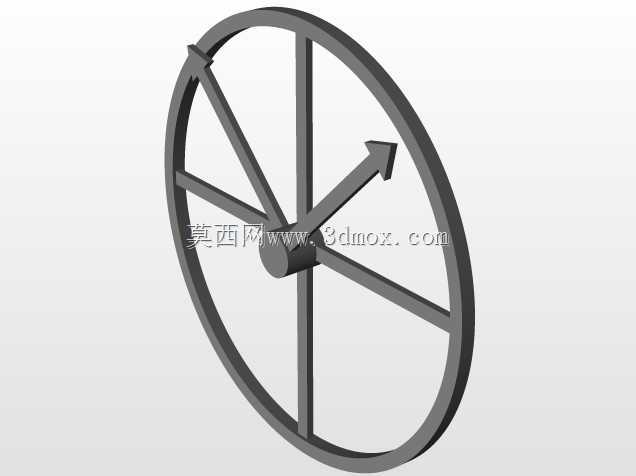

　　设计的时候没有采用满辐板的结构，而是选择了四根直辐条加两根带箭头标识辐条的布局，一方面是为了减轻构件自身的重量，在做旋转演示或者随动标定时不会因为自重过大带来额外的转动惯量，另一方面箭头标识直接集成在辐条上，不需要额外粘贴标识条，避免了长期使用后标识脱落、偏移的问题，两个箭头分别指向不同的角度方向，可以快速对应0度和预设参考角度的位置，在做旋转工位的初始位置校准时，操作人员不需要额外对照刻度盘，一眼就能确认基准位置。

　　从安装边界来看，中心凸台的直径与常规的基准安装轴径做了适配，不需要额外做转接套就可以直接装在直径匹配的定位轴上，外圈的厚度控制在常规基准件的常用厚度范围内，不会因为过厚占用过多的安装空间，也不会因为过薄导致外圈边缘容易卷边变形。辐条的截面尺寸经过了受力校核，在正常的手持搬运、安装拆卸过程中，不会因为手捏的力度出现辐条弯曲的情况，箭头的尖端做了小圆弧过渡，避免尖锐边角划伤操作人员，也不会因为磕碰导致箭头尖端崩缺，影响基准识别的精度。

　　在教学演示场景中，这个构件可以直接装在旋转演示台的输出轴上，用来展示圆周运动的角度变化、单位圆的三角函数对应关系，相比平面印刷的单位圆图示，实体构件可以让观察者更直观地理解径向、角度的空间对应关系，在工装夹具的定位场景中，这个构件可以作为预装的基准参照物，用来校准夹具上多个定位销的同轴度，调整旋转气缸的初始转角，不需要每次都用百分表反复打表找正，能节省不少现场调试的时间。整个构件的外形没有多余的凸起结构，所有棱边都做了去毛刺处理，安装的时候不会和周边的其他零部件产生干涉，外圈的圆柱面有足够的直线度，可以作为径向找正的基准面使用，中心凸台的内孔和外圈的同轴度控制在常规工装基准件的公差范围内，不会出现安装后外圈偏摆的问题。在做三维建模的时候，优先保证了中心安装孔、外圈圆柱面、箭头尖端这几个关键特征的位置精度，辐条和外圈、中心凸台的连接位置做了小的圆角过渡，减少应力集中的问题，即使在频繁拆装的使用场景下，连接位置也不会出现开裂的情况。
