在日常机械结构设计的入门建模练习中,这类带异形切除特征的块状零件是新手熟悉拉伸、切除、圆角特征操作的典型载体,很多刚接触三维建模的工程师都会从这类规则基体搭配局部异形特征的零件入手,逐步建立对三维实体造型的空间认知。从实际工业场景来看,这类块状带凸台与切角的结构,常出现在小型电气安装支座、设备内部定位挡块、工装夹具的定位压块这类零部件上,承担着部件限位、局部支撑、安装面贴合的实际作用,并非单纯为了建模练习而存在的抽象几何体。

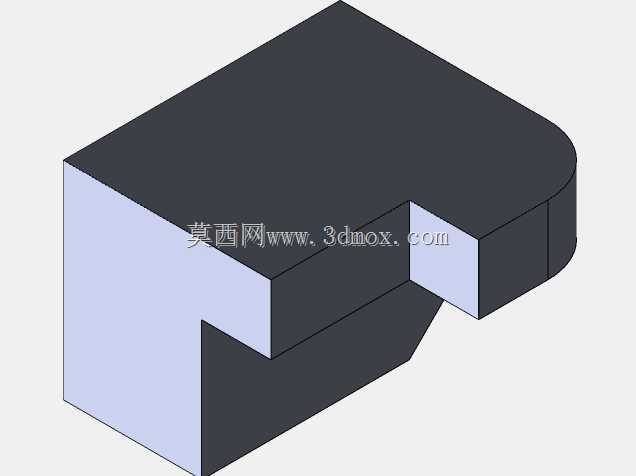

从结构本身来看,该零件以规则长方体作为核心基体,在基体的一端做了整圆弧过渡处理,这种圆弧端面的设计,一方面可以避免直角棱边在安装使用过程中划伤操作人员、刮蹭相邻设备的线缆或外壳,另一方面在部分需要嵌入式安装的场景里,圆弧端面能够更好地匹配对应安装位的弧形槽壁,减少装配时的对位难度,避免直角结构与弧形安装位出现卡滞、无法完全就位的问题。在基体的一侧,设计了向内凹陷的台阶式切除结构,同时在切除结构的下方做了斜向切角处理,这个台阶结构并非随意设计:凹陷的平面可以作为相邻零部件的贴合定位面,保证装配时两个部件的相对位置精度,避免装配后出现横向窜动;下方的斜向切角则是为了避让安装位置下方的凸起结构,防止零件装配时与下方结构发生干涉,同时斜角结构也能减少零件该位置的应力集中,避免零件在承受纵向压力时,在直角转折处出现应力断裂的问题。
从安装边界的角度考量,这类零件的设计需要严格控制各个特征的尺寸公差:基体的整体长宽高尺寸需要匹配安装位的预留空间,圆弧端的半径需要与安装位的弧形定位面保持一致,保证装配后无明显晃动;台阶切除的深度与宽度需要与对接零件的凸台尺寸形成过渡配合,既不能间隙过大导致定位失效,也不能过盈量太大造成装配困难;下方斜切角的角度与切除深度,需要完全覆盖下方需要避让的结构范围,同时不能过度切除削弱零件本身的结构强度,要保证零件在承受额定压紧力、支撑力的时候,不会因为材料去除过多出现形变。
在建模思路上,这类零件的构建逻辑非常清晰,首先绘制基体的矩形草图,拉伸得到基础长方体,之后在对应端面绘制半圆草图与矩形边线闭合,拉伸切除得到端部的圆弧结构;接着在侧面绘制台阶状的切除轮廓,通过拉伸切除得到凹陷的定位面,最后在台阶下方绘制斜向直线轮廓,切除得到避让用的斜角,最后对所有非配合棱边做小尺寸的倒角处理,去除锐边。整个建模过程没有复杂的曲面特征,全部是基础的拉伸、切除操作,但非常考验建模者对草图尺寸约束的把控能力,一旦草图出现过约束、欠约束的问题,后续修改特征尺寸时就容易出现特征报错、模型重建失败的问题,这也是为什么这类零件会作为入门建模练习的典型案例——它能让初学者快速掌握草图约束、基础特征操作的核心逻辑,为后续复杂零件的建模打下基础。
在实际生产中,这类零件如果作为定位压块使用,一般会选用45号钢作为毛坯材料,通过铣削加工完成各个特征的制作,配合面需要达到相应的表面粗糙度要求,非配合面做发黑防锈处理即可;如果作为电气设备内部的绝缘支座,则会选用电木或者尼龙材料加工,利用材料本身的绝缘特性,避免电路出现接地短路的问题。不管是哪种应用场景,这类零件的结构设计都遵循着“满足功能优先,加工工艺简便”的原则,没有多余的装饰性特征,每一处切除、每一个圆弧、每一个斜角都对应着实际的装配或者使用需求,这也是机械结构设计最核心的逻辑:所有特征都要服务于实际功能,不存在无意义的造型。
