RoboticsStudio用蜘蛛式四足机器人结构

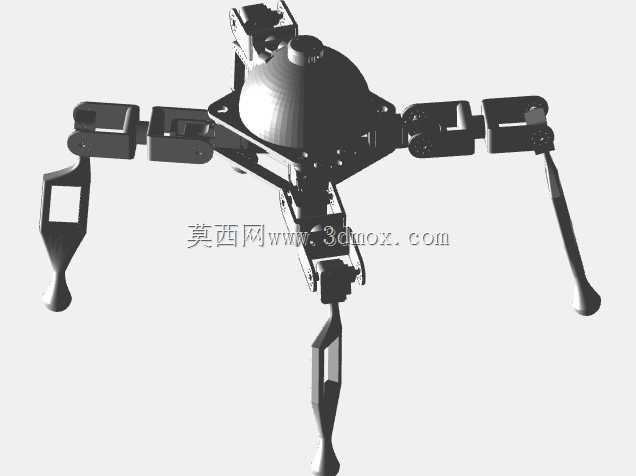

　　这款蜘蛛式四足机器人结构，主要面向Robotics Studio仿真开发场景设计，可直接导入仿真环境完成足式运动算法验证、步态调试、多地形通过性测试等工作，也可作为小型教学演示机器人、室内巡检机器人的本体结构参考。从结构设计逻辑来看，整体采用中心对称布局，核心承载舱位于整机几何中心位置，四个结构完全一致的行走足臂呈90度夹角均匀分布在承载舱四周，这种布局的优势在于整机重心始终落在四个足端围成的支撑多边形内部，无论是静态站立还是动态行走过程中，都能获得更优的稳定性裕度，降低步态控制的算法难度。每个行走足臂采用三段式铰接结构，从与中心舱连接的根关节开始，依次设置大腿段、小腿段，末端为圆弧过渡的足端结构，各关节处预留了标准舵机安装位，根关节可实现水平方向±45度的摆动，大腿与小腿关节可实现竖直平面内0-120度的弯折，配合各关节的运动角度组合，可实现对角小跑、原地转向、越障、爬坡等多种行走姿态，足端采用圆弧收窄的造型，既可以减小与地面的接触压强，避免在软质地面行走时出现沉陷问题，也能在足端触地时提供一定的自适应容错空间，降低关节对位精度要求。

　　中心承载舱采用半球形上盖加圆盘底座的组合结构，上盖曲面造型可避免行走过程中剐蹭障碍物，内部预留了足够的安装空间，可容纳控制板、电池、传感器等核心元器件，底座与四个足臂的连接位置设置了加强筋结构，可承受足臂运动过程中传递的交变载荷，避免长期运行出现连接位断裂变形的问题。从安装边界尺寸来看，整机静态站立状态下，足端最大外接圆直径可控制在320mm范围内，机身最高点距离地面高度约140mm，单腿完全伸展时的最大步幅可达110mm，越障高度最大可达到60mm，可适配常规室内地砖、地毯、小型台阶等常见地形。

　　在结构细节处理上，所有铰接位置都设计了轴孔配合间隙预留，既保证关节转动顺畅无卡滞，又不会出现过大的旷量影响运动精度，足臂的杆件部分采用镂空减重设计，在保证结构强度满足负载要求的前提下，尽可能降低单腿重量，减小关节舵机的负载扭矩，提升整机的续航表现。这款结构的设计思路没有追求极端的运动性能，而是偏向于仿真验证与教学场景的实用性，所有零件的拆分都符合常规3D打印与小型机加工的工艺要求，不需要特殊的加工工艺即可完成实物制作，各连接位的安装孔位都采用通用标准尺寸，可适配市面上主流的微型舵机、通用控制板等配件，使用者不需要额外做过多的结构修改，即可快速完成整机的装配调试。

　　在实际应用中，除了用于Robotics Studio的仿真算法验证外，也可作为高校机器人相关课程的教学实训载体，让学生直观理解足式机器人的运动原理、关节布局逻辑，也可通过加装小型摄像头、环境传感器，改造为室内管道巡检、狭小空间探测的小型移动机器人载体，在一些不适合轮式机器人进入的非结构化地形场景中，完成简单的探测作业。结构设计过程中充分考虑了装配的便利性，所有零件的连接都采用自顶向下的装配逻辑，各部件之间不存在装配干涉，装配顺序清晰，从中心底座开始，依次安装四个足臂的根关节、大腿段、小腿段、足端，最后扣合上盖即可完成主体装配，后期维护更换零件时也不需要拆解整个机身，仅需拆卸对应故障部位的紧固件即可完成替换。
