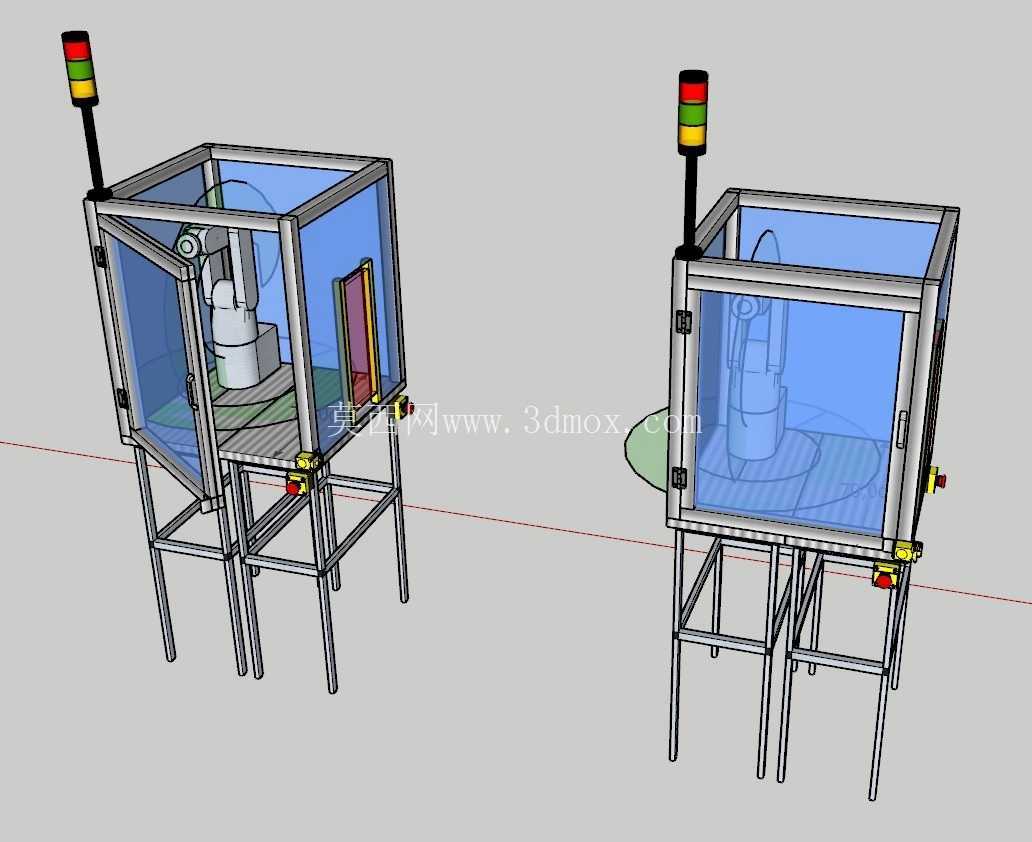

费斯托带安全防护桁架工业机械手工作站

　　这套带安全防护结构的工业机械手工作站，主要面向3C电子、汽车零部件加工的上下料、工件转运工序场景，在小型精密零件的分拣、工位间转序作业中应用广泛，尤其适配需要频繁切换作业点位、对人员安全防护有强制要求的产线布局。整套设备的支撑框架采用标准工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，框架底部采用方管焊接支腿结构，支腿底部预留安装孔位，可直接通过膨胀螺栓与车间地面固定，安装时需保证支腿上平面的水平度公差控制在每米0.5mm以内，避免后续防护门开合卡滞、机械手运行基准偏移。防护面板采用半透明聚碳酸酯板材嵌入铝型材槽内固定，相比传统钢丝网防护，可视性更好同时能有效阻挡机械手运行过程中可能飞出的小型工件、切屑，防护面板与铝型材的接缝处加装密封胶条，减少车间粉尘进入工作站内部堆积在机械手关节处。设备顶部安装的三色警示灯采用立柱式安装，直接固定在框架顶部的铝型材端面上，接线沿型材内部的走线槽布设，避免线缆外露被剐蹭，警示灯的红黄绿三色分别对应设备故障、待机、运行三种状态，现场操作人员在十米外即可快速识别设备运行状态。

　　防护门采用合页铰接结构，门体上加装安全门锁，门锁信号直接接入设备的安全回路，一旦防护门被异常打开，机械手会立即触发急停，完全满足机械设备安全防护的强制标准要求，门体上预留的透明观察窗采用钢化玻璃材质，可在设备运行时观察内部机械手的作业状态，无需开门即可排查基础的卡料、错位问题。工作站内部的机械手安装基准面设置在框架中部的层板上，层板采用钢板折弯焊接后做喷塑处理，平面度公差控制在0.2mm以内，保证机械手安装后的重复定位精度不受底座变形影响，层板下方预留走线空间，机械手的动力线、信号线全部沿层板下方的走线槽排布，与外部的气源、电源接口通过快插接头连接，便于后期设备移位时快速拆装。

　　设备侧面预留的气源处理件安装位，可直接安装费斯托系列的过滤减压阀、电磁阀组，气源接口采用标准快插接头，适配车间常规的8mm、10mm气管，进气压力要求控制在0.5-0.7MPa区间，保证机械手末端执行器的夹持力稳定。整套工作站的外形尺寸在设计时充分考虑了车间通道的通行要求，整体宽度控制在1.2米以内，深度控制在1.1米，整体高度含顶部警示灯不超过2.2米，可直接通过标准的车间防火门，不需要额外拆解即可完成车间内的转场移位。在设计思路上，这套工作站优先考虑了模块化组装需求，所有铝型材连接件均采用标准角码、螺栓固定，没有采用焊接连接的框架结构，用户可根据自身使用的机械手型号、作业范围，灵活调整框架的长宽高尺寸，不需要重新开模制作结构件。

　　防护门的开合方向也可根据产线的布局方向，在现场组装时调整为左开或者右开，适配不同的上下料方向。机械手的安装板预留了通用的安装孔位，可适配负载3kg、5kg级别的多关节工业机械手，不需要重新打孔即可完成安装。在实际产线应用中，这类工作站可直接对接前端的加工机床、输送线，完成工件的取放、转序作业，相比开放式的机械手安装结构，带全封闭防护的设计能有效避免无关人员误入机械手运行区间造成的安全事故，同时也能减少车间内的焊接弧光、粉尘对机械手本体的损伤，延长设备的维护周期。设备底部的支腿上预留了调整脚杯安装位，当地面平整度不满足安装要求时，可加装脚杯调整整体水平度，调整范围在±30mm以内，不需要额外垫设垫片即可完成调平。
