20英寸自行车轮SolidWorks三维建模设计

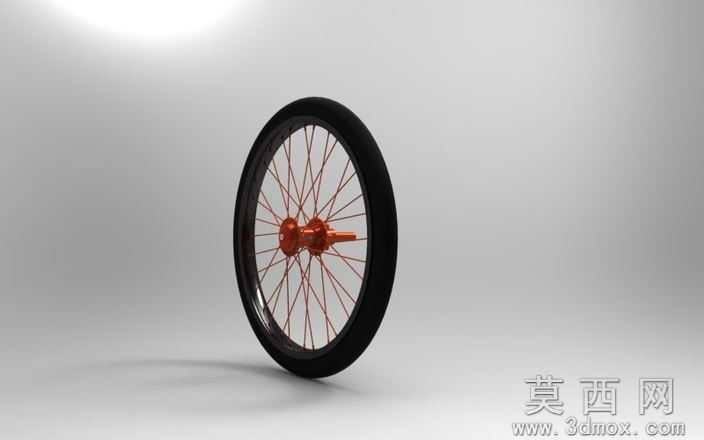

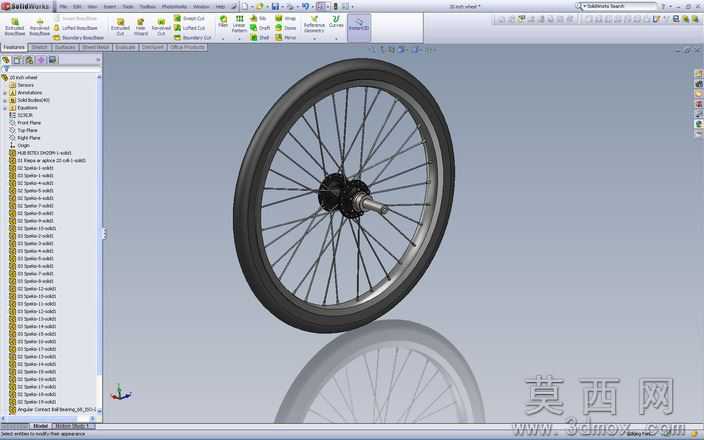

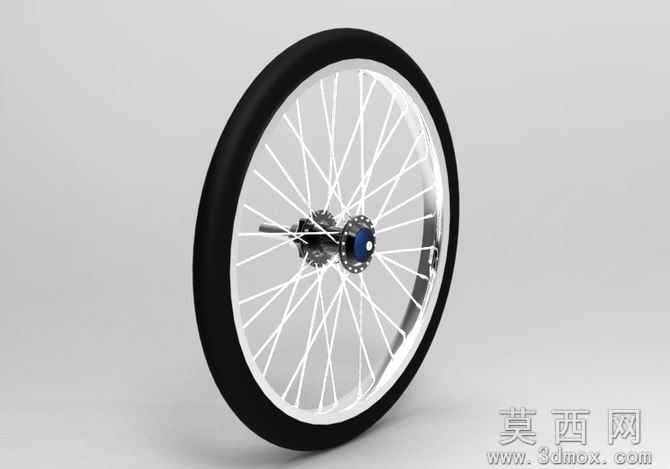

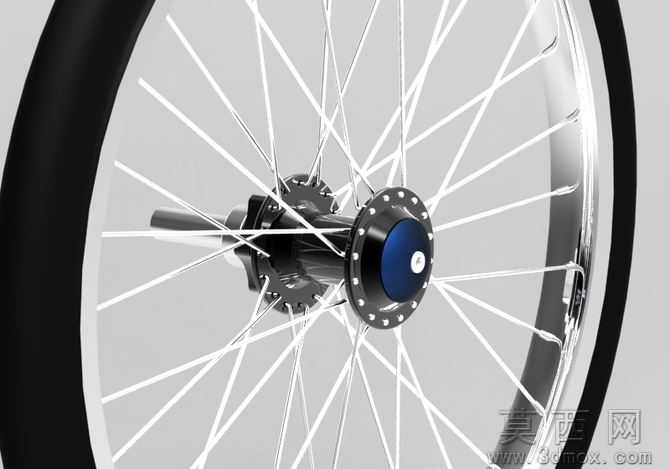

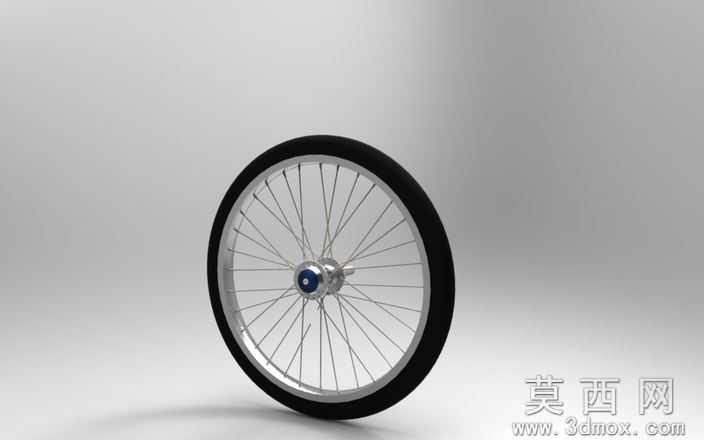

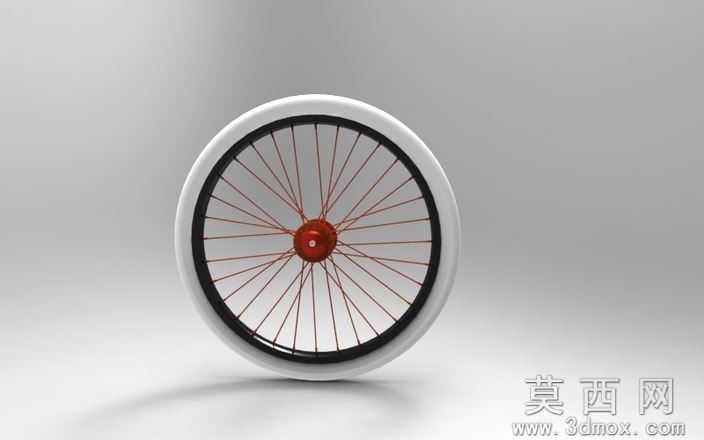

本作品为20英寸规格自行车轮的SolidWorks三维建模成果，建模过程严格遵循自行车轮的实际结构尺寸与装配逻辑完成。建模阶段首先完成轮轴核心部件的搭建，精准还原轴体、花鼓壳体、轴承安装位的结构特征，确保轴部的装配基准完全符合真实零件的公差配合要求，为后续轮组部件的装配提供准确的定位基准。轮圈部分采用扫掠特征完成建模，根据20英寸轮组的标准轮圈直径、圈体截面轮廓绘制草图路径与截面图形，生成符合实际使用规格的轮圈实体，同时预留出辐条安装孔位、轮胎卡槽的对应结构，保证轮圈与其他部件的装配匹配度。辐条建模采用阵列特征完成，根据常规自行车轮的辐条排布方式，先完成单根辐条与条帽的实体建模，再以轮轴中心为阵列基准，按照交叉编圈的角度规则完成全部辐条的阵列排布，还原真实轮组的辐条受力结构，每根辐条的安装角度、张紧方向都与实际编圈逻辑保持一致。外胎部分根据20英寸自行车胎的截面轮廓，采用旋转加扫掠的组合特征完成建模，还原胎面的基础弧度与胎侧的厚度特征，模型附带STL格式文件可直接用于3D打印验证，同时保留SolidWorks2009版本的源文件，所有特征参数均可编辑调整。整个模型装配完成后添加了基础的材质属性，金属部件赋予钢材材质外观，橡胶外胎赋予哑光橡胶材质，轮圈部分根据常见配置赋予铝合金材质外观，在SolidWorks的渲染环境中可呈现接近真实轮组的视觉效果。建模过程中对轮组的转动配合关系进行了约束设置，可在软件环境中模拟车轮绕轴转动的动作，方便设计者验证轮组的转动干涉情况，也可用于自行车整车装配时的轮组部件调用，适配折叠车、小轮径自行车等搭载20英寸轮组的车型设计需求，模型结构完整无缺失特征，各部件的装配层级清晰，可直接用于结构演示、3D打印样件制作或者相关教学演示场景。
