带穿线缺口的十二灯RGB环形补光构件

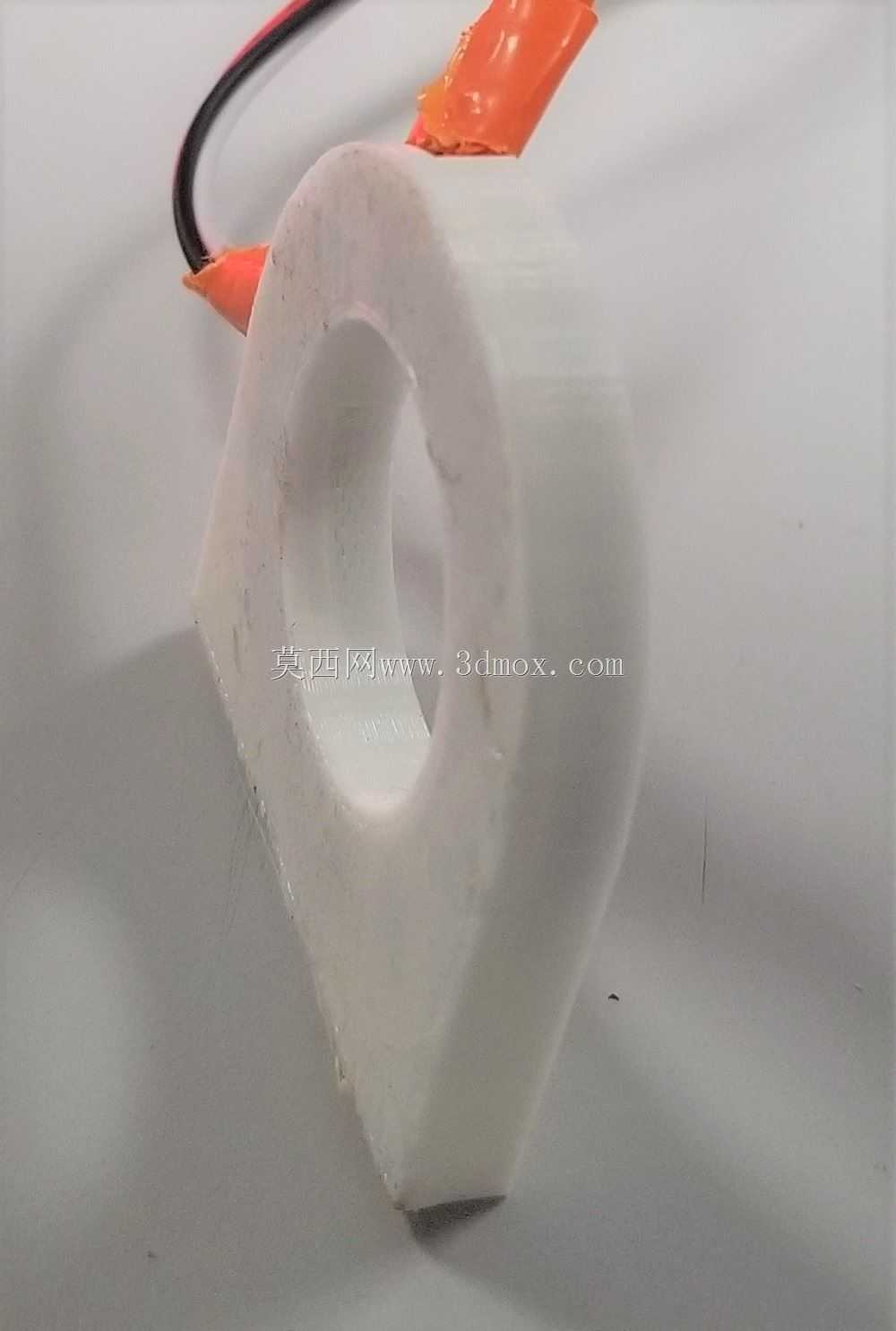

　　做小型视觉检测工位的配套光源选型时，经常会遇到镜头安装后线缆走线干涉、环形光源无法贴合安装面的问题，这款带单侧缺口的十二灯RGB环形构件，就是针对这类紧凑安装场景做的结构优化。先从安装边界说起，构件整体为带平直侧边的半环形基座，平直边预留的缺口宽度刚好能容纳常规设备的信号线缆、电源线穿过，不需要在安装面板上额外开避让槽，也不用把光源架高留出走线空间，能直接贴装在镜头前端的安装位上，整体厚度控制在常规贴片LED加基座的最小尺寸范围，不会额外增加视觉工位的轴向长度，适配多数工业镜头的前端安装螺纹周边的平面区域。

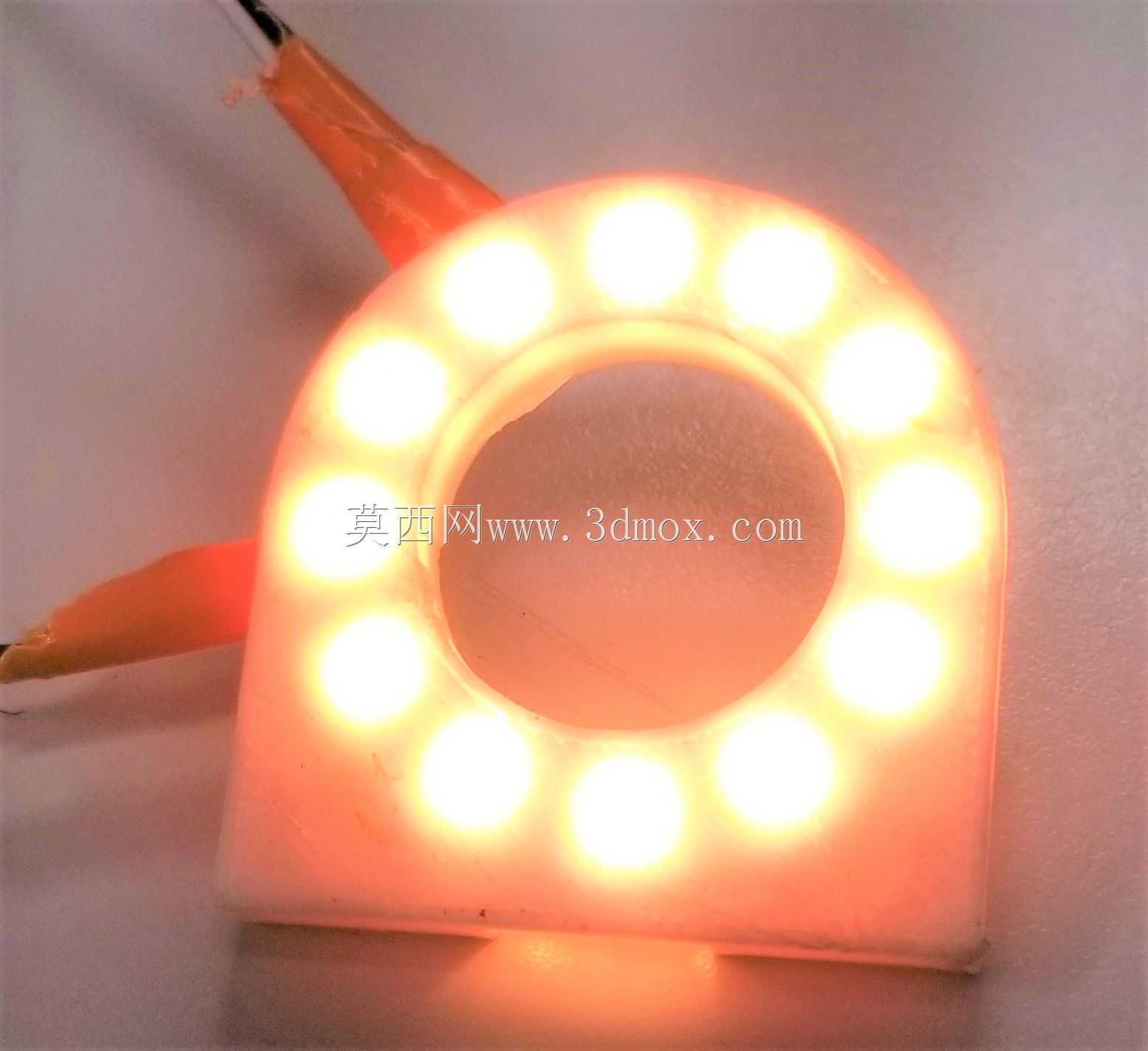

　　从功能特性来看，十二颗LED沿环形弧面等距排布，每颗灯珠的出光角度经过调整，点亮后能在环形中心区域形成均匀的漫射光场，不会出现局部亮斑或者暗区，RGB三色灯珠的配置可以根据被测工件的表面材质调整光色，比如检测深色塑料件时用暖白光提升对比度，检测金属表面划痕时切换冷蓝光凸显缺陷，检测印刷标识时用红光增强色彩差异，相比固定色温的环形光源，适配的检测场景更广。构件的基座采用半透光的乳白色柔光材质，不需要额外加装柔光板就能把灯珠的点光源打散成均匀的面光源，减少工件表面的反光眩光，避免视觉采集的图像出现过曝区域。

　　设计思路上没有采用完整的闭合环形结构，而是在一侧切出平直的安装边，一方面是留出线缆穿过的缺口，解决现场安装时走线绕线的麻烦，很多小型检测设备的镜头供电线、传感器信号线都是从镜头侧方引出，闭合环形光源会把线缆压在光源和安装面之间，长期使用容易磨破线皮造成短路，这个缺口刚好能让线缆顺直穿出，不需要弯折线缆；另一方面平直的侧边可以作为安装定位基准，安装时只要把平直边对齐安装面板的定位边，就能快速找正光源的中心位置，不用反复调整环形光源的同轴度，能节省现场安装调试的时间。灯珠的排布特意避开了缺口位置，十二颗灯珠沿剩余的环形弧面均匀分布，计算过每颗灯珠的间距和照射角度，保证缺口对应的区域也能被相邻灯珠的光线覆盖，不会因为缺了一段环形就出现照明暗角。

　　实际应用场景里，除了工业视觉检测的补光，这类小型环形光源也能用在小型设备的状态指示、桌面微距拍摄补光、小型3D打印机的腔体照明等场景，穿线缺口的设计在这些场景里同样实用，比如装在3D打印机的喷头附近时，喷头的加热线、温控线可以直接从缺口穿出，不会和光源构件产生运动干涉；用在桌面微距拍摄台时，相机的镜头连接线也能从缺口顺出，不用把光源架高影响补光效果。构件的安装面做了平整处理，可以用双面胶直接粘贴固定，也可以在平直边的预留孔位上打螺丝固定，两种安装方式都能保证光源和安装面贴合牢固，不会因为设备运行的振动出现移位。

　　从结构细节来看，灯珠的焊接基座内嵌在柔光基座内部，焊点不会外露，避免日常使用时触碰焊点造成短路，也能减少灰尘、油污落在焊点上造成的接触不良。环形的中心孔径尺寸适配多数常用的工业镜头外径，镜头可以直接从中心孔穿过，光源的发光面刚好对准镜头的视场范围，不需要额外调整光源的照射角度。缺口的边缘做了圆角处理，穿线时不会刮破线缆的绝缘层，哪怕是较细的信号线缆也能安全穿过，不会被锐边割伤。柔光材质的耐温性能满足LED长时间点亮的散热需求，连续工作时基座表面温度不会过高，不会因为长期受热出现材质发黄、透光率下降的问题，能长期保持稳定的照明效果。
