9毫米直角侧装触觉轻触开关结构

　　做消费类手持电子设备的PCB结构设计时，侧装式的触觉开关往往是最容易卡壳的细节——很多工程师在堆叠阶段只留了焊盘位置，没考虑按键本体的高度、触发行程和外壳开孔的对位关系，等到试模时才发现按键按不动、行程虚位大，或者外壳和开关本体干涉，不得不反复修模改板。这款直角触觉开关就是专门针对PCB侧装场景设计的，本体尺寸控制在4.5mm×4.5mm的方形基座，总高度9mm，刚好适配多数手持设备的侧边按键布局，不用在PCB上额外挖槽避让，也不会因为本体过高顶到外壳内壁。

　　从实际使用场景来看，这类开关广泛用在便携检测仪器、小型手持终端、消费数码产品的侧边功能键上，和直插式轻触开关不同，直角侧装的结构能把触发方向从垂直PCB改成平行于PCB板面，刚好对应设备侧边的按压操作，用户持握设备时手指自然搭在侧边，按压力度方向和开关触发方向完全重合，不会出现斜向按压导致的卡滞、触发失效问题。开关本身的操作力设置在适合频繁操作的区间，按下去的段落反馈清晰，不会太硬导致长时间按压手指酸痛，也不会太软容易出现误触发，日常手持使用时哪怕放在口袋里受到挤压，也不容易误触开机或者切换功能。

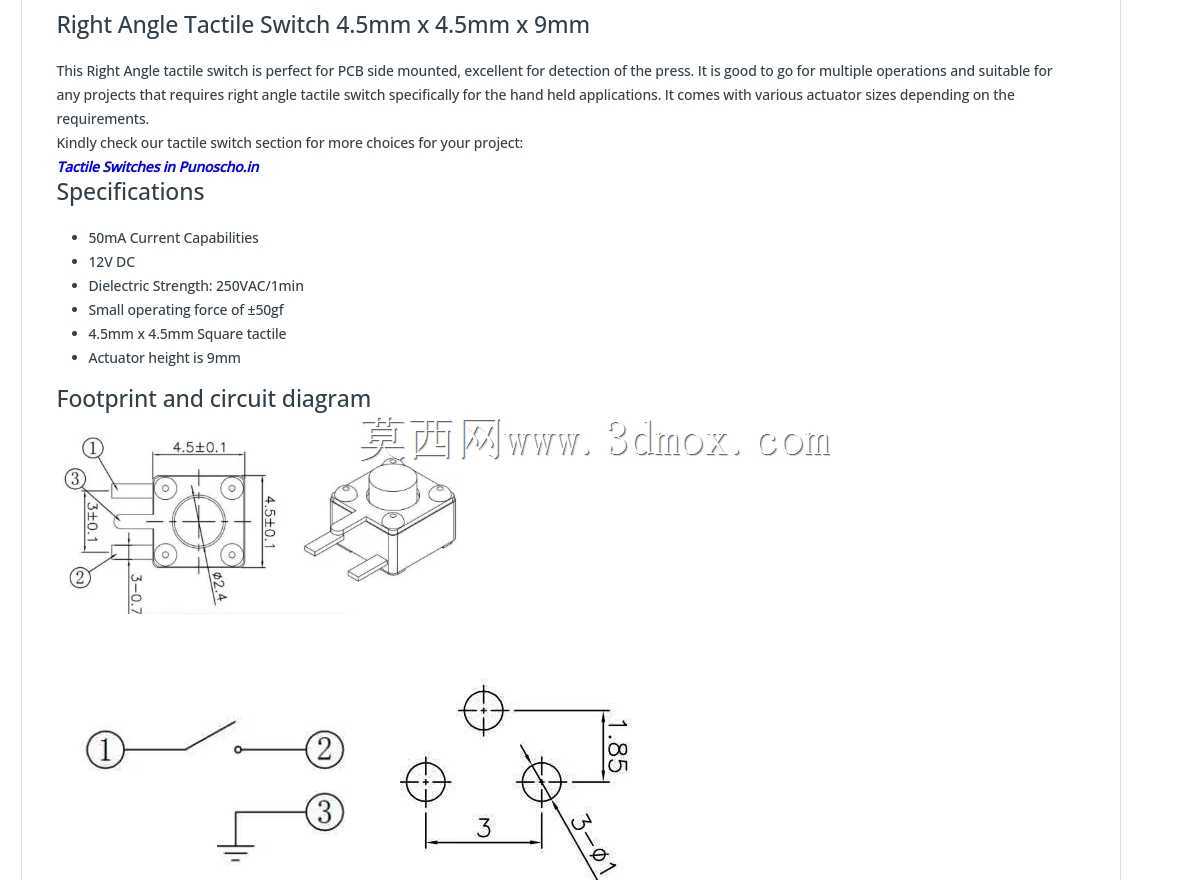

　　做三维建模的时候，最需要注意的是安装边界的预留：首先是焊盘的位置，开关的三个引脚分别对应公共端和两个触发端，PCB封装要严格对应引脚的间距和直径，引脚伸出长度刚好够过波峰焊或者回流焊，不会因为引脚太长焊后突出PCB背面刮到电池或者其他元件。其次是开关的触发头位置，9mm的总高度里，触发头的伸出行程要和外壳的按键壁厚匹配，外壳按键的内表面和触发头之间要留0.1-0.2mm的间隙，既不能留太大导致按键松垮晃荡，也不能留太小导致温度变化时外壳顶到开关出现常触发。另外开关基座的两个定位柱是设计里很实用的细节，对应PCB上的两个定位孔，焊接的时候可以先把开关插在定位孔里固定，不会过焊的时候偏移，后期维修拆换也能快速对位，不用反复调整位置。

　　从电路适配的角度，这款开关的绝缘耐压和电流负载能力完全满足低压信号回路的使用需求，12V直流下的通断能力足够覆盖绝大多数手持设备的信号触发场景，不用额外加继电器或者放大电路，直接把开关引脚接在IO检测回路上就能用。建模的时候还要注意开关本体的倒角细节，基座四个角都做了小圆弧处理，不会在组装的时候刮伤导线或者旁边的贴片元件，触发头的顶部是圆弧面，和外壳按键的内凸点接触时是点接触，按压的时候不会因为接触面错位导致摩擦力变大，整个按压行程的手感一致性很好。

　　很多新手工程师做结构的时候容易忽略开关周边的避让空间，这款开关的方形基座周边只需要留0.3mm的净空就足够，不会占用太多PCB板上的宝贵空间，对于寸土寸金的手持设备内部堆叠来说，这个尺寸优势很明显。另外侧装的结构也让PCB的布线更方便，开关引脚都在PCB的同一侧边缘，走线不用打过孔换层，直接在表层就能走到主控的IO引脚，减少了过孔带来的信号干扰风险，也简化了PCB的布线难度。做外壳设计的时候，按键的转轴位置要和开关触发头的中心对齐，按压时按键绕转轴转动的行程刚好匹配开关的触发行程，按到底的时候不会把开关压过行程导致内部弹片失效，松开的时候按键能靠自身的塑料弹性复位，不会卡在按下的位置。

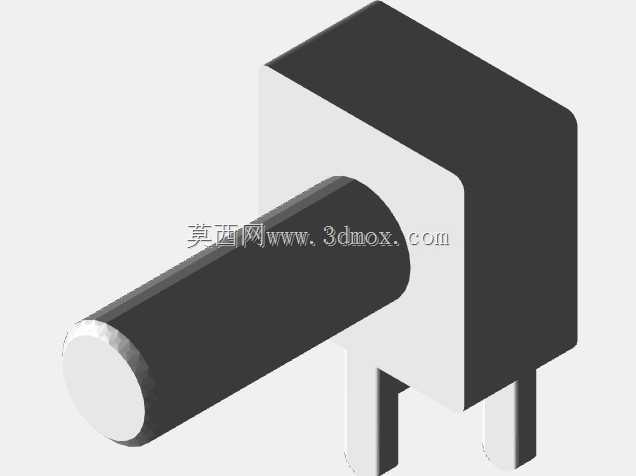

　　实际选型的时候还要注意，这款开关的适用温度范围覆盖常规消费电子的工作温区，在低温环境下弹片不会因为材料变脆导致手感变化，高温环境下塑料基座也不会变形软化，焊接时的高温也不会损坏开关内部的结构。建模时把开关的三维模型导入装配体后，可以直接做干涉检查，确认外壳、PCB、开关三者之间的配合间隙，不用等打样回来才发现配合问题，能大幅缩短研发打样的周期，减少反复修改的成本。尤其是做小批量产品的时候，准确的三维模型能帮结构工程师提前预判很多组装问题，比如开关和旁边的USB接口、卡座之间的距离是否足够，会不会在组装的时候互相干涉，焊盘位置是否和钢网开孔匹配，这些细节都能在建模阶段就排查清楚。
